LPE Reaksiyon Odası için Yarım Ay

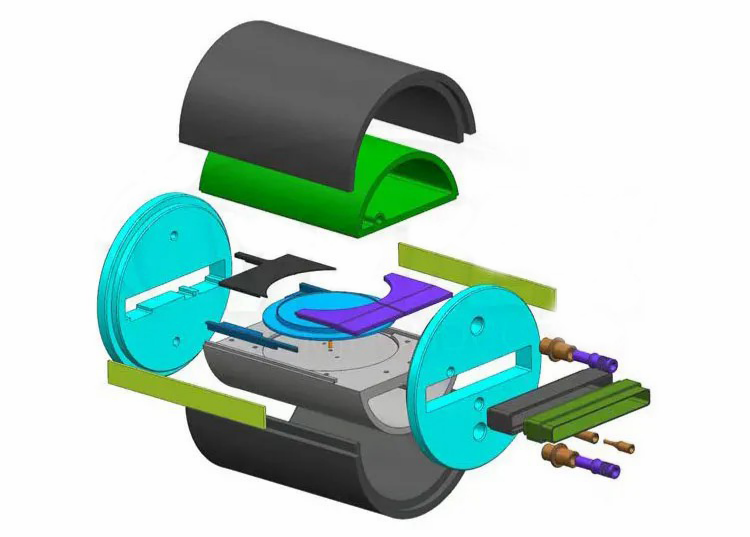

LPE Reaksiyon Odasındaki Yarım Ay Nedir?

Birçok LPE yatay reaktörde Halfmoon, iç hazne düzeneğinin bir parçasıdır. Farklı ekipman üreticileri biraz farklı yapılar kullanabilir ancak işlevleri genel olarak benzerdir. Bileşen genellikle üst ve alt bölümlere ayrılır:

• Üst Yarım Ay:Üst kısım esas olarak reaktörün içinde bir destek yapısı olarak çalışır. Yüksek sıcaklıktaki proses bölgesine uzun süre yakın kaldığı için malzemenin tekrarlanan termal döngülerden sonra belirgin bir deformasyona uğramadan stabil kalması gerekir. Bir diğer önemli nokta ise kimyasal stabilitedir. SiC epitaksi sırasında hazne ortamı reaktif gazlar içerir, bu nedenle grafit yüzeyinin uygun şekilde korunması gerekir.
• Aşağı Yarım Ay:Alt kısım kuvars tüp alanına ve dönen düzeneğin yakınına bağlanır. Epitaksiyel büyüme sırasında gaz girişi ve mekanik destekte rol oynar. Sıradan grafit yapısal parçalarla karşılaştırıldığında, alt Halfmoon, reaktörün çalışması sırasında sürekli ısıtma ve soğutma nedeniyle genellikle oksidasyon direnci ve termal şok stabilitesi açısından daha yüksek gereksinimlerle karşı karşıyadır.

LPE Reaksiyon Odası için VETEK Halfmoon'un Temel Özellikleri

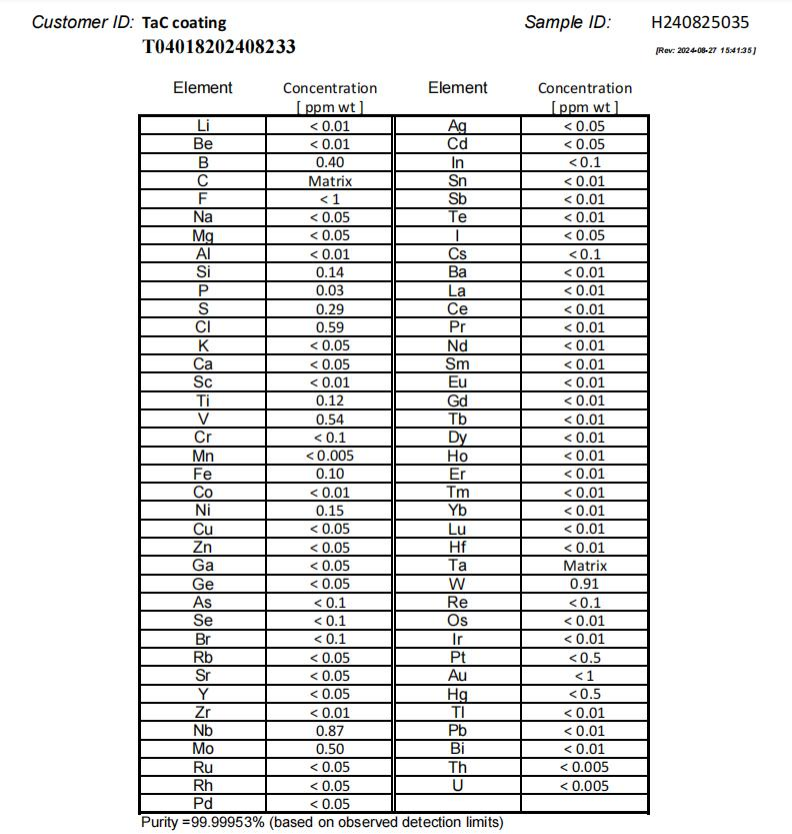

1. Yüksek Saflıkta Grafit Substrat

Temel malzeme, yarı iletken proses ortamlarına uygun, yüksek saflıkta grafittir. SiC epitaksisinde malzeme saflığı önemlidir çünkü metalik kirlenme kristal büyüme stabilitesini ve film kalitesini etkileyebilir. VETEK bu uygulama için yabancı madde seviyeleri kontrollü saflaştırılmış grafit malzemeleri kullanır.

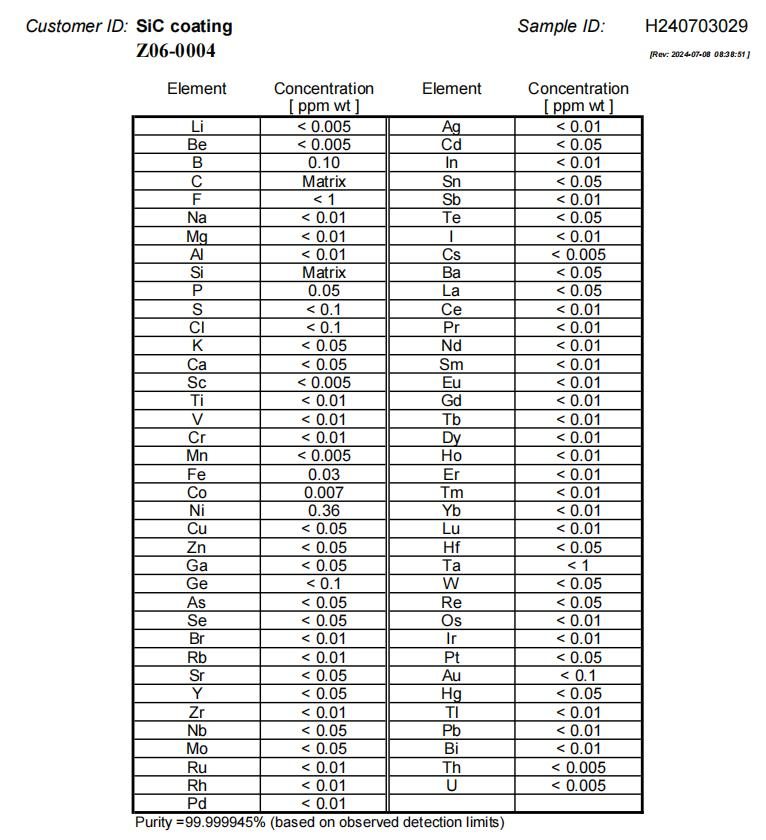

2. Gelişmiş CVD SiC ve TaC Kaplama

Çoğu Halfmoon bileşeni, yüksek sıcaklıktaki proses koşullarında yüzey korumasını iyileştirmek için CVD SiC ile kaplanmıştır. Daha zorlu ortamlar için TaC kaplama da mevcuttur. Kaplamalı yapıların tipik avantajları şunları içerir:

• aşındırıcı proses gazlarına karşı daha iyi direnç
• daha düşük parçacık üretimi
• geliştirilmiş yüzey dayanıklılığı
• termal döngü sırasında daha iyi stabilite

Pratik kullanımda kaplama seçimi genellikle reaktör sıcaklığına, proses kimyasına ve beklenen hizmet ömrüne bağlıdır.

3. Mükemmel Termal Kararlılık

Yüksek sıcaklıktaki yarı iletken işleme ortamları için tasarlanan VETEK Halfmoon, uzun epitaksiyel döngüler sırasında boyutsal kararlılığı ve yapısal bütünlüğü korur, bu da onu LPE ve MOCVD ekipmanı için son derece uygun kılar.

4. Hassas CNC İşleme

VETEK, karmaşık LPE reaktör yapıları ve özelleştirilmiş ekipman gereksinimleriyle mükemmel uyumluluk sağlayan, mikron seviyesinde boyut kontrolü ile gelişmiş CNC hassas işleme yeteneklerine sahiptir.

5. Uzun Hizmet Ömrü

Optimize edilmiş kaplama yapışma teknolojisi ve yüksek saflıkta malzeme işleme sayesinde VETEK Halfmoon bileşenleri, tekrarlanan termal döngüler ve aşındırıcı proses gazları altında mükemmel dayanıklılık sergileyerek bakım sıklığını ve toplam işletme maliyetlerini azaltır.

Teknik Avantajlar

Uygulamalar

LPE Reaksiyon Odası için VETEK Halfmoon yaygın olarak şu alanlarda kullanılır:

• Silisyum Karbür (SiC) epitaksi sistemleri
• LPE yatay reaktörler
• Yarı iletken epitaksiyel büyüme ekipmanı
• Yüksek sıcaklık CVD proses odaları
• Gelişmiş yarı iletken termal alan sistemleri
• SiC kristal büyütme sistemleri
• Üçüncü nesil yarı iletken üretimi

Ürünlerimiz birçok endüstri ana ekipman platformuyla uyumludur ve müşteri çizimlerine veya reaktör özelliklerine göre özelleştirilebilir.

Neden VETEK Semiconductor'ı Seçmelisiniz?

VETEK Semiconductor uzun yıllardan beri yarı iletken grafit bileşenler ve kaplama teknolojilerine odaklanmaktadır. Şirket, 2016 yılından bu yana saflaştırma işleme, hassas grafit işleme ve yarı iletken uygulamaları için CVD kaplama üretimindeki yeteneklerini geliştirmeye devam ediyor.

VETEK Yetenekleri:

• SiC epitaksi bileşenleri ve reaktör parçaları konusunda deneyim
• Şirket içi CVD SiC ve TaC kaplama üretimi
• Yarı iletken düzeyinde malzeme saflaştırma kontrolü
• Çizimlere veya numunelere dayalı özel üretim
• Toplu siparişler için istikrarlı üretim kapasitesi
• Grafit keçe ve termal saha malzemeleri temini
• ISO9001 kalite yönetim sistemi
• Yurtdışı müşteriler için teknik destek

SSS

(1) Bir LPE reaktöründeki Yarım Ay'ın işlevi nedir?

Halfmoon bileşeni, epitaksiyel reaksiyon odası içinde gaz akışı rehberliğini, oda yapısı entegrasyonunu, sıcaklık yönetimini ve suseptör rotasyonunu destekler.

(2) Yarımay gofretle doğrudan temas halinde mi?

Normalde hayır. Çoğu LPE reaktör yapısında Yarımay, levhaya doğrudan temas etmek yerine oda düzeneğinin etrafında kalır.

(3) Yüzeyde neden SiC veya TaC kaplama kullanılmalı?

Kaplama esas olarak koruma amaçlıdır. SiC epitaksi sırasında grafit parçalar uzun süre yüksek sıcaklığa ve reaktif gazlara maruz kalır. Kaplama oksidasyon direncini artırmaya yardımcı olur ve yüzey aşınmasını ve parçacık oluşumunu azaltır.

(4) Parça özelleştirilebilir mi?

Evet. Halfmoon parçalarının çoğu aslında reaktör yapısına ve müşteri çizimlerine göre yapılıyor çünkü boyutlar ve kurulum detayları genellikle ekipman platformları arasında değişiklik gösteriyor.
