Silisyum Karbür Epitaksi

Yüksek kaliteli silisyum karbür epitaksinin hazırlanması ileri teknolojiye ve ekipman ve ekipman aksesuarlarına bağlıdır. Şu anda en yaygın kullanılan silisyum karbür epitaksi büyütme yöntemi Kimyasal buhar biriktirmedir (CVD). Epitaksiyel film kalınlığı ve doping konsantrasyonunun hassas kontrolü, daha az kusur, orta büyüme hızı, otomatik proses kontrolü vb. gibi avantajlara sahiptir ve ticari olarak başarıyla uygulanan güvenilir bir teknolojidir.

Silisyum karbür CVD epitaksi genellikle, yıllar süren geliştirmeden sonra yüksek büyüme sıcaklığı koşulları (1500 ~ 1700 ° C), sıcak duvar veya sıcak duvar CVD'si altında epitaksi katmanı 4H kristalin SiC'nin devamını sağlayan sıcak duvar veya sıcak duvar CVD ekipmanını benimser. Giriş hava akış yönü ile alt tabaka yüzeyi arasındaki ilişki, Reaksiyon odası, yatay yapı reaktörü ve dikey yapı reaktörüne bölünebilir.

SIC epitaksiyel fırının kalitesi için üç ana gösterge vardır; ilki, kalınlık tekdüzeliği, doping tekdüzeliği, kusur oranı ve büyüme oranı dahil olmak üzere epitaksiyel büyüme performansıdır; İkincisi, ısıtma/soğutma oranı, maksimum sıcaklık, sıcaklık eşitliği dahil olmak üzere ekipmanın kendisinin sıcaklık performansıdır; Son olarak, tek bir ünitenin fiyatı ve kapasitesi de dahil olmak üzere ekipmanın maliyet performansı.

Üç çeşit silisyum karbür epitaksiyel büyüme fırını ve çekirdek aksesuarları farklılıkları

Sıcak duvar yatay CVD (LPE şirketinin tipik modeli PE1O6), sıcak duvar planet CVD (tipik model Aixtron G5WWC/G10) ve yarı sıcak duvar CVD (Nuflare şirketinin EPIREVOS6 tarafından temsil edilir) gerçekleştirilen ana epitaksiyel ekipman teknik çözümleridir. Bu aşamada ticari uygulamalarda. Üç teknik cihazın da kendine has özellikleri vardır ve talebe göre seçilebilir. Yapıları şu şekilde gösterilmektedir:

İlgili temel bileşenler aşağıdaki gibidir:

(a) Sıcak duvar yatay tip çekirdek kısmı - Yarım Ay Parçalarından oluşur

Aşağı akış yalıtımı

Ana yalıtım üst kısmı

Üst yarım ay

Giriş yalıtımı

Geçiş parçası 2

Geçiş parçası 1

Harici hava memesi

Konik şnorkel

Dış argon gazı memesi

Argon gazı memesi

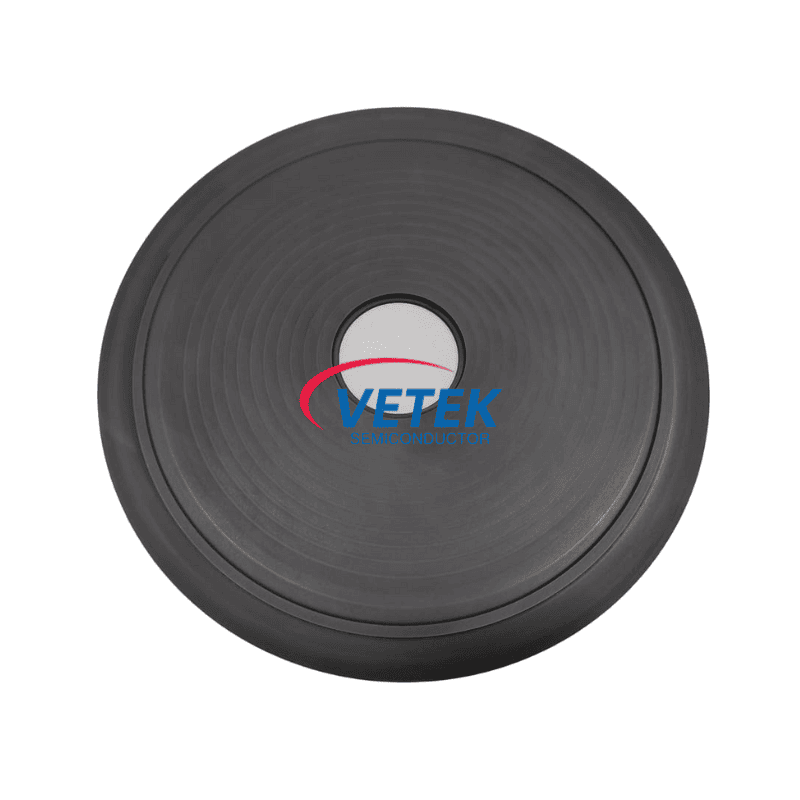

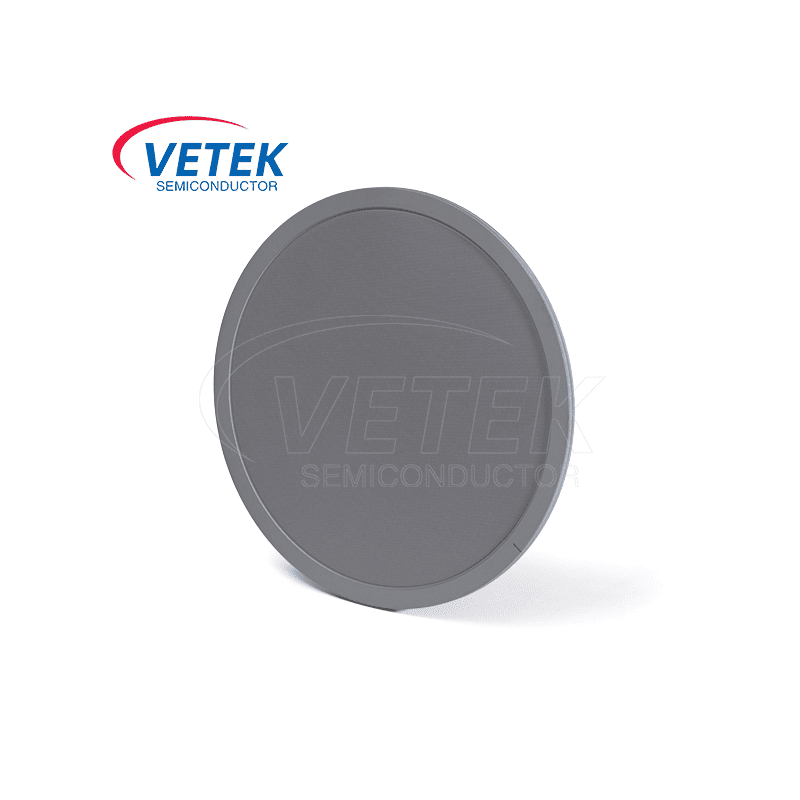

Gofret destek plakası

Merkezleme pimi

Merkezi koruma

Aşağı akış sol koruma kapağı

Aşağı akış sağ koruma kapağı

Giriş sol koruma kapağı

Giriş sağ koruma kapağı

Yan duvar

Grafit halkası

Koruyucu keçe

Destekleyici keçe

İletişim bloğu

Gaz çıkış silindiri

(b)Sıcak duvar planet tipi

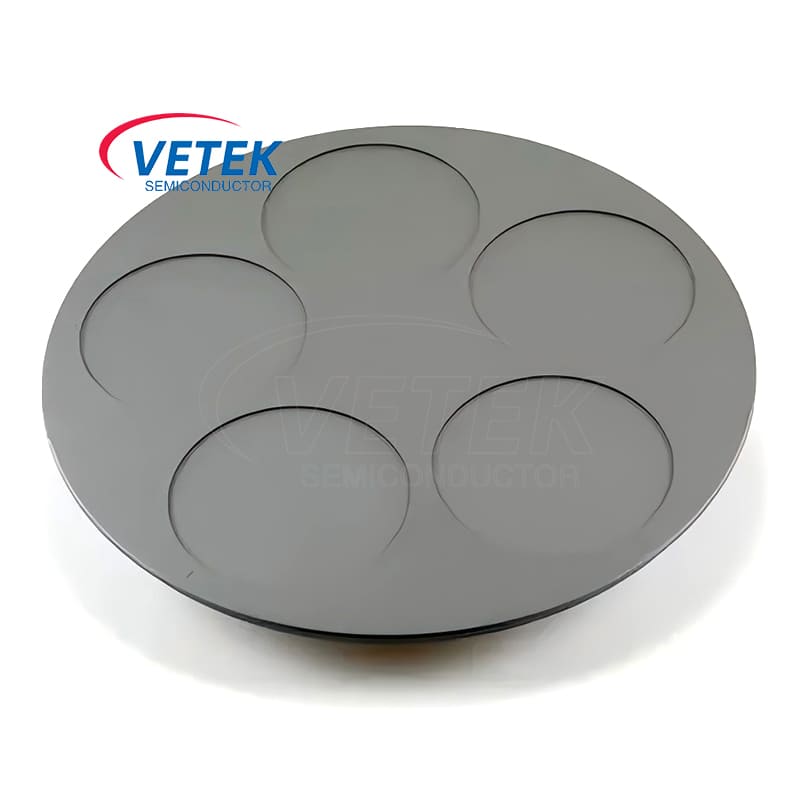

SiC kaplama Planet Disk &TaC kaplı Planet Disk

(c) Yarı termal duvar tipi

Nuflare (Japonya): Bu şirket, üretim veriminin artmasına katkıda bulunan çift odacıklı dikey fırınlar sunmaktadır. Ekipman, dakikada 1000 devire kadar yüksek hızlı dönüş özelliğine sahiptir ve bu, epitaksiyel tekdüzelik açısından son derece faydalıdır. Ek olarak, hava akış yönü diğer ekipmanlardan farklıdır; dikey olarak aşağıya doğru olduğundan partikül oluşumunu en aza indirir ve partikül damlacıklarının levhaların üzerine düşme olasılığını azaltır. Bu ekipman için çekirdek SiC kaplı grafit bileşenleri sağlıyoruz.

SiC epitaksiyel ekipman bileşenleri tedarikçisi olarak VeTek Semiconductor, SiC epitaksisinin başarılı bir şekilde uygulanmasını desteklemek için müşterilerine yüksek kaliteli kaplama bileşenleri sağlamaya kendini adamıştır.
