Silisyum Karbür Yüzeylerdeki Karbon Kapsülleme Kusurunun Çözümü

Küresel enerji geçişi, yapay zeka devrimi ve yeni nesil bilgi teknolojileri dalgasıyla birlikte silisyum karbür (SiC), olağanüstü fiziksel özellikleri nedeniyle "potansiyel bir malzeme" olmaktan "stratejik temel malzeme"ye hızla ilerledi. Uygulamaları benzeri görülmemiş bir hızla genişliyor ve alt tabaka malzemelerinin kalitesi ve tutarlılığı konusunda neredeyse aşırı talepler ortaya koyuyor. Bu, "karbon kapsülleme" gibi kritik kusurların ele alınmasını her zamankinden daha acil ve gerekli hale getirdi.

SiC Substratları Geliştiren Sınır Uygulamaları

1.Yapay Zeka Donanım Ekosistemi ve Minyatürleştirmenin Sınırları:

• AI gözlüklerini örnek olarak ele alalım
• AR/VR gözlükleri için optik dalga kılavuzu malzemeleri.

Yeni nesil AI gözlükler (AR/VR cihazları), benzersiz bir sürükleyicilik ve gerçek zamanlı etkileşim duygusu için çabalıyor. Bu, dahili çekirdek işlemcilerinin (özel yapay zeka çıkarım çipleri gibi) büyük miktarda veriyi işlemesi ve son derece sınırlı minyatür alan içinde önemli miktarda ısı dağılımını karşılaması gerektiği anlamına gelir. Silikon bazlı çipler bu senaryoda fiziksel sınırlamalarla karşı karşıyadır.

AR/VR optik dalga kılavuzları, cihazın hacmini azaltmak için yüksek bir kırılma indeksi, tam renkli ekranları desteklemek için geniş bant iletimi, yüksek güçlü ışık kaynaklarından ısı dağılımını yönetmek için yüksek termal iletkenlik ve dayanıklılığı sağlamak için yüksek sertlik ve stabilite gerektirir. Ayrıca büyük ölçekli üretime yönelik olgun mikro/nano-optik işleme teknolojileriyle de uyumlu olmaları gerekir.

SiC'nin Rolü: SiC substratlarından yapılan GaN-on-SiC RF/güç modülleri, bu çelişkiyi çözmenin anahtarıdır. Minyatür ekranları ve sensör sistemlerini daha yüksek verimlilikle çalıştırabilir ve silikondan birkaç kat daha yüksek termal iletkenliğe sahip olarak çiplerin ürettiği büyük ısıyı hızlı bir şekilde dağıtarak ince form faktöründe istikrarlı çalışmayı garanti edebilirler.

Tek kristalli silisyum karbür (SiC), görünür ışık spektrumunda yaklaşık 2,6'lık bir kırılma indisine sahiptir ve mükemmel şeffaflığa sahiptir, bu da onu yüksek entegre optik dalga kılavuzu tasarımları için uygun kılar. Yüksek kırılma indeksi özelliklerine dayanarak, tek katmanlı bir SiC kırınım dalga kılavuzu teorik olarak yaklaşık 70°'lik bir görüş alanı (FOV) elde edebilir ve gökkuşağı desenlerini etkili bir şekilde bastırabilir. Üstelik SiC, son derece yüksek termal iletkenliğe (yaklaşık 4,9 W/cm·K) sahiptir ve bu da optik ve mekanik kaynaklardan ısıyı hızla dağıtmasına olanak tanır ve sıcaklık artışı nedeniyle optik performans bozulmasını önler. Ek olarak SiC'nin yüksek sertliği ve aşınma direnci, dalga kılavuzu lenslerinin yapısal stabilitesini ve uzun vadeli dayanıklılığını önemli ölçüde artırır. SiC levhalar mikro/nano işleme (dağlama ve kaplama gibi) için kullanılabilir ve mikro-optik yapıların entegrasyonunu kolaylaştırır.

"Karbon kapsüllemenin" tehlikeleri: SiC alt katmanında bir "karbon kapsülleme" kusuru varsa, lokalize bir "termal yalıtkan" ve "elektriksel arıza noktası" haline gelir. Sadece ısı akışını ciddi şekilde engellemekle kalmaz, çipin yerel olarak aşırı ısınmasına ve performansın düşmesine neden olur, aynı zamanda mikro deşarjlara veya sızıntı akımlarına da neden olabilir ve bu da potansiyel olarak ekran anormalliklerine, hesaplama hatalarına ve hatta uzun süreli yüksek yük koşulları altında AI gözlüklerde donanım arızasına yol açabilir. Bu nedenle hatasız bir SiC alt tabakası, güvenilir, yüksek performanslı giyilebilir yapay zeka donanımı elde etmenin fiziksel temelini oluşturur.

"Karbon kapsüllemenin" tehlikeleri: SiC alt katmanında bir "karbon kapsülleme" kusuru varsa, bu durum görünür ışığın malzeme yoluyla iletimini azaltır ve ayrıca dalga kılavuzunun lokal olarak aşırı ısınmasına, performansın düşmesine ve ekran parlaklığında azalmaya veya anormalliğe yol açabilir.

2. Gelişmiş Bilgisayar Paketlemesinde Devrim:

• NVIDIA'nın CoWoS Teknolojisindeki Temel Katmanlar

NVIDIA'nın öncülük ettiği yapay zeka bilgi işlem gücü yarışında, CoWoS (Chip-on-Wafer-on-Substrate) gibi gelişmiş paketleme teknolojileri CPU'ların, GPU'ların ve HBM belleğin entegrasyonunda merkezi hale gelerek bilgi işlem gücünde hızlı bir artışa olanak tanıyor. Bu karmaşık heterojen entegrasyon sisteminde aracı, yüksek hızlı ara bağlantılar ve termal yönetim için omurga olarak kritik bir rol oynar.

SiC'nin Rolü: Silikon ve camla karşılaştırıldığında SiC, son derece yüksek termal iletkenliği, çiplerle daha iyi eşleşen termal genleşme katsayısı ve mükemmel elektrik yalıtım özellikleri nedeniyle yeni nesil yüksek performanslı aracı için ideal malzeme olarak kabul edilir. SiC aracıları, birden fazla bilgi işlem çekirdeğinden gelen yoğun ısıyı daha verimli bir şekilde dağıtabilir ve yüksek hızlı sinyal iletiminin bütünlüğünü sağlayabilir.

"Karbon kapsüllemenin" tehlikeleri: Nanometre düzeyindeki ara bağlantıların altında, mikron düzeyindeki "karbon kapsülleme" kusuru, "saatli bomba" gibidir. Yerel termal ve gerilim alanlarını bozarak termomekanik yorgunluğa ve ara bağlantı metal katmanlarında çatlamaya yol açarak sinyal gecikmelerine, karışmaya veya tamamen arızaya neden olabilir. Yüzbinlerce RMB değerindeki AI hızlandırma kartlarında, altta yatan malzeme kusurlarından kaynaklanan sistem arızaları kabul edilemez. SiC aracının mutlak saflığını ve yapısal mükemmelliğini sağlamak, tüm karmaşık bilgi işlem sisteminin güvenilirliğini korumanın temel taşıdır.

Sonuç: "Kabul edilebilir"den "mükemmel ve kusursuz"a geçiş. Geçmişte silisyum karbür esas olarak kusurlara karşı bir miktar toleransın mevcut olduğu endüstriyel ve otomotiv alanlarında kullanılıyordu. Ancak yapay zeka gözlüklerinin minyatür dünyasına ve NVIDIA'nın CoWoS'u gibi ultra yüksek değerli, ultra karmaşık sistemlere gelindiğinde, malzeme kusurlarına karşı tolerans sıfıra düştü. Her "karbon kapsülleme" kusuru, son ürünün performans sınırlarını, güvenilirliğini ve ticari başarısını doğrudan tehdit eder. Bu nedenle, "karbon kapsülleme" gibi alt tabaka kusurlarının üstesinden gelmek artık sadece akademik veya süreç iyileştirme meselesi değil, aynı zamanda yeni nesil yapay zekayı, ileri bilgi işlem ve tüketici elektroniği devrimini destekleyen kritik bir maddi mücadeledir.

Karbon Sarma Nereden Geliyor?

Rost ve ark. gaz fazındaki maddelerin oranındaki değişikliklerin karbon kapsüllenmesinin ana nedeni olduğunu öne süren "konsantrasyon modelini" önerdi. Li ve diğerleri. tohum grafitizasyonunun, büyüme başlamadan önce karbon kapsüllenmesini tetikleyebileceğini buldu. Silisyum açısından zengin atmosferin potadan kaçması ve silisyum atmosferi ile grafit pota ve diğer grafit elemanları arasındaki aktif etkileşim nedeniyle silisyum karbür kaynağının grafitleşmesi kaçınılmazdır. Bu nedenle, büyüme odasındaki nispeten düşük Si kısmi basıncı, karbon kapsüllenmesinin ana nedeni olabilir. Ancak Avrov ve ark. karbon kapsüllenmesinin silikon eksikliğinden kaynaklanmadığını savundu. Bu nedenle, aşırı silikon nedeniyle grafit elemanlarının güçlü korozyonu, karbon kalıntılarının ana nedeni olabilir. Bu makaledeki doğrudan deneysel kanıtlar, kaynak yüzeyindeki ince karbon parçacıklarının, silikon karbür tek kristallerinin büyüme cephesine sürülerek karbon kapsüllemeleri oluşturulabileceğini göstermektedir. Bu sonuç, büyüme odasındaki ince karbon parçacıklarının oluşumunun, karbon kapsüllenmesinin birincil nedeni olduğunu gösterir. Silisyum karbür tek kristallerinde karbon kapsüllenmesinin ortaya çıkışı, Si'nin büyüme odasındaki düşük kısmi basıncından değil, silisyum karbür kaynağının grafitleşmesi ve grafit elemanlarının korozyonundan dolayı zayıf bağlı karbon parçacıklarının oluşmasından kaynaklanmaktadır.

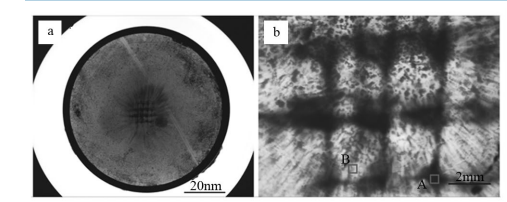

Kalıntıların dağılımı, kaynak yüzeyindeki grafit plakaların desenine çok benziyor gibi görünüyor. Tek kristal levhalardaki katkısız bölgeler, yaklaşık 3 mm'lik bir çapa sahip, daireseldir ve bu, delikli dairesel deliklerin çapına mükemmel bir şekilde karşılık gelir. Bu, karbon kapsüllemenin ham madde alanından kaynaklandığını, yani ham maddenin grafitleşmesinin karbon kapsülleme kusuruna neden olduğunu göstermektedir.

Silisyum karbür kristal büyümesi tipik olarak 100-150 saat gerektirir. Büyüme ilerledikçe hammaddenin grafitleşmesi daha şiddetli hale gelir. Kalın kristallerin büyütülmesine yönelik talep altında, hammaddenin grafitleştirilmesinin ele alınması önemli bir konu haline geliyor.

Karbon Sarma Çözümü

1.PVT'de Hammaddelerin Süblimleşme Teorisi

• Yüzey Alanı-Hacim Oranı: Kimyasal sistemlerde bir maddenin yüzey alanındaki artış hızı, hacmindeki artış oranından çok daha yavaştır. Bu nedenle, parçacık boyutu ne kadar büyük olursa, yüzey alanı/hacim oranı (yüzey alanı/hacim) o kadar küçük olur.
• Buharlaşma Yüzeyde Oluşur: Sadece parçacığın yüzeyinde bulunan atom veya moleküller gaz fazına kaçma şansına sahiptir. Bu nedenle buharlaşmanın hızı ve toplam miktarı parçacığın maruz kaldığı yüzey alanıyla doğrudan ilişkilidir.
• Büyük Parçacıkların Buharlaşma Özellikleri: Daha küçük yüzey alanı/hacim oranı. Daha az yüzey molekülü/atomu, buharlaşma için daha az kullanılabilir yüzey alanı anlamına gelir. (Büyük bir parçacık ve birden fazla küçük parçacık) Daha yavaş buharlaşma hızı: Birim zaman başına parçacık yüzeyinden daha az molekül/atom kaçar. Daha düzgün buharlaşma (türlerde daha az çeşitlilik): Nispeten küçük yüzey nedeniyle, iç malzemenin yüzeye difüzyonu daha uzun bir yol ve daha fazla zaman gerektirir. Buharlaşma esas olarak en dış katmanda meydana gelir.
• Küçük Parçacıklar Hammaddesi (Geniş Yüzey Alanı / Hacim Oranı): "Yanmamış" (Buharlaşma/Süblimleşme önemli ölçüde değişir): Küçük parçacıklar neredeyse tamamen yüksek sıcaklıklara maruz kalır ve hızlı "gazlaşmaya" neden olur: Çok hızlı bir şekilde süblimleşirler ve ilk aşamada öncelikle en kolay süblimleşen bileşenleri (genellikle silikon açısından zengin gazlar) serbest bırakırlar. Kısa sürede küçük parçacıkların yüzeyi karbon açısından zengin hale gelir (çünkü karbonun süblime edilmesi nispeten zordur). Bu, süblimleştirilmiş gazın bileşiminde önceki ve sonraki önemli bir farklılığa neden olur; gaz, silikon açısından zengin olmaya başlar ve daha sonra karbon açısından zengin hale gelir.

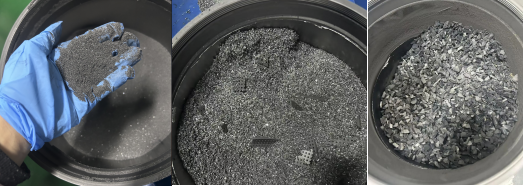

• 0,5mm hammadde ile büyüme tamamlandı
• Büyüme 1-2mm kendiliğinden yayılan yöntem hammaddesi ile tamamlandı

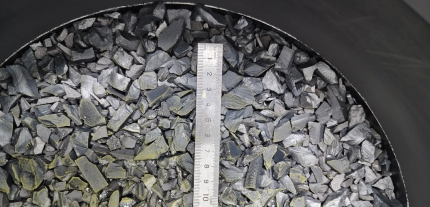

• Büyüme 4-10mm CVD hammaddesi ile tamamlandı

Yukarıdaki şemada görüldüğü gibi, ham madde parçacık boyutunun arttırılması, ham maddedeki Si bileşeninin tercihli uçuculuğunun bastırılmasına yardımcı olur, tüm büyüme süreci boyunca gaz fazı bileşimini daha stabil hale getirir ve ham maddenin grafitleşme sorununu giderir. Büyük parçacıklı CVD malzemelerinin, özellikle de boyutu 8 mm'den büyük olan ham malzemelerin, grafitizasyon problemini tamamen çözmesi ve böylece alt tabakadaki karbon kapsülleme kusurunu ortadan kaldırması bekleniyor.

Sonuç ve Beklenti

CVD yöntemiyle sentezlenen büyük parçacıklı, yüksek saflıkta, stokiyometrik SiC hammaddesi, doğal düşük yüzey alanı/hacim oranıyla, PVT yöntemi kullanılarak SiC tek kristal büyümesi için oldukça kararlı ve kontrol edilebilir bir süblimasyon kaynağı sağlar. Bu sadece ham maddenin formundaki bir değişiklik değil, aynı zamanda PVT yönteminin termodinamik ve kinetik ortamını temel olarak yeniden şekillendirip optimize ediyor.

Uygulama avantajları doğrudan şu anlama gelir:

• Daha yüksek tek kristal kalitesi: MOSFET'ler ve IGBT'ler gibi yüksek voltajlı, yüksek güçlü cihazlara uygun, düşük kusurlu alt tabakalar üretmek için malzeme temeli oluşturmak.
• Daha iyi süreç ekonomisi: Büyüme hızı istikrarını, hammadde kullanımını ve süreç verimini iyileştirerek maliyetli SiC substrat fiyatının azaltılmasına yardımcı olur ve alt uygulamaların yaygın şekilde benimsenmesini teşvik eder.
• Daha büyük kristal boyutu: Kararlı proses koşulları, 8 inç ve daha büyük SiC tek kristallerinin sanayileştirilmesi için daha uygundur.
