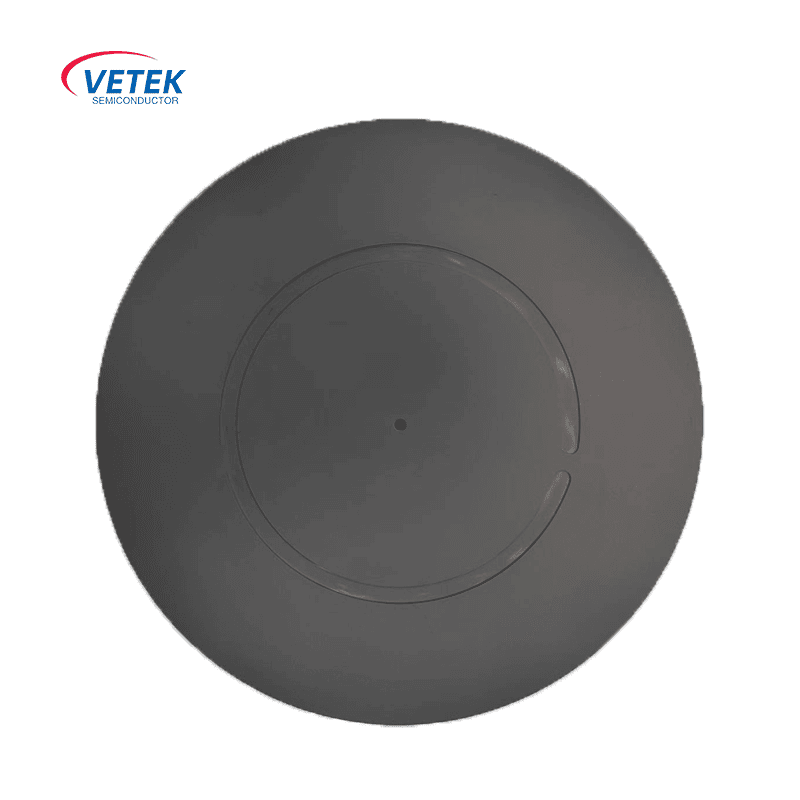

Tek gofret epi grafit Undertaker

Tanım:

Tek gofret epi grafit suyunu, yüksek sıcaklık stabilitesi, kimyasal atalite ve termal alan homojenliğini dikkate alarak, yüksek saflıkta grafit substrat + buhar birikimi silikon karbür kaplama kompozit yapısını kullanan bir dizi grafit tepsisi, grafit halkası ve diğer aksesuarları içerir. Kitle üretiminde yüksek hassasiyetli epitaksiyal tabakanın çekirdek taşıma bileşenidir.

Malzeme İnovasyonu: Grafit +Sic kaplama

Grafit

● Proses stabilitesini sağlamak için sıcaklık kontrol gereksinimlerine hızlı yanıt, ultra yüksek termal iletkenlik (> 130 w/m · k).

● Düşük termal genleşme katsayısı (CTE: 4.6 × 10⁻⁶/° C), yüksek sıcaklık deformasyonunu azaltın, servis ömrünü uzatın.

CVD SIC kaplama

● Korozyon direnci. H₂, HCL ve SIH₄ gibi reaksiyon gazları ile saldırıya direnmek. Temel malzemenin uçuculanmasıyla epitaksiyal tabakanın kontaminasyonunu önler.

● Yüzey yoğunlaştırma: Kaplama gözenekliliği%0.1'den azdır, bu da grafit ve gofret arasındaki teması önler ve karbon safsızlıklarının difüzyonunu önler.

● Yüksek sıcaklık toleransı: 1600 ° C'nin üzerindeki ortamda uzun süreli kararlı çalışma, SIC epitaksisinin yüksek sıcaklık talebine uyum sağlar.

Termal alan ve hava akışı optimizasyonu tasarımı

Tek tip termal radyasyon yapısı

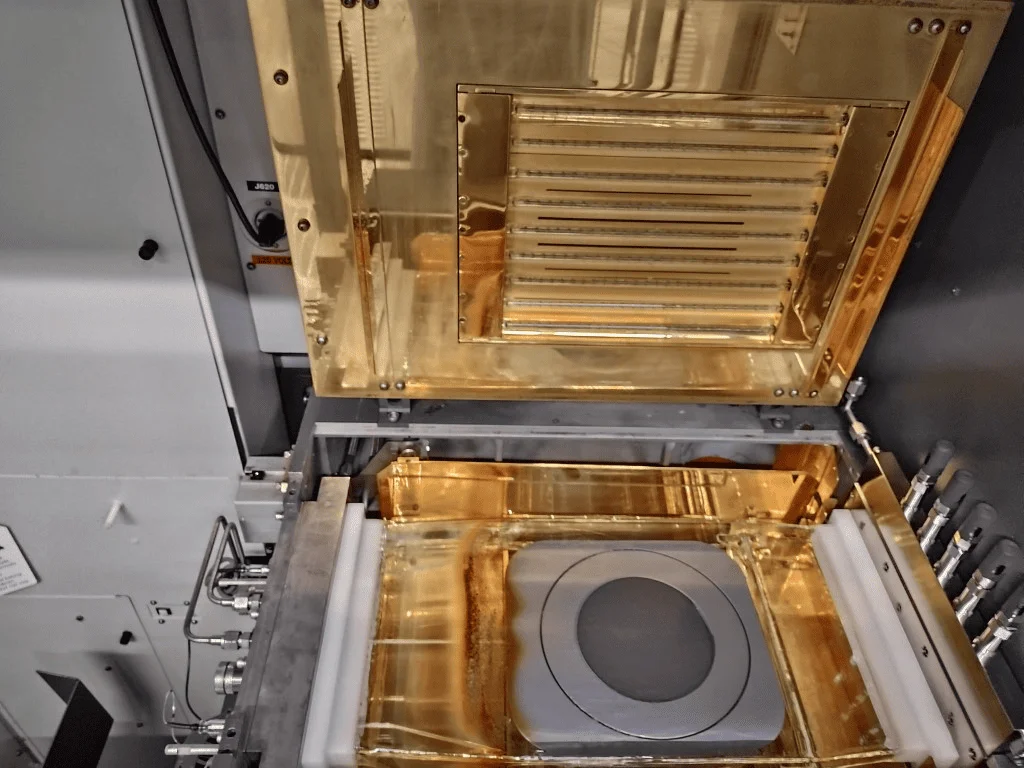

Sensör yüzeyi, çoklu termal yansıma olukları ile tasarlanmıştır ve ASM cihazının termal alan kontrol sistemi ± 1.5 ° C (6 inç gofret, 8 inç gofret) içinde sıcaklık homojenliğine ulaşarak epitaksiyal tabaka kalınlığının tutarlılığını ve tekdüzeliğini (dalgalanma <%3) sağlar.

Hava direksiyon tekniği

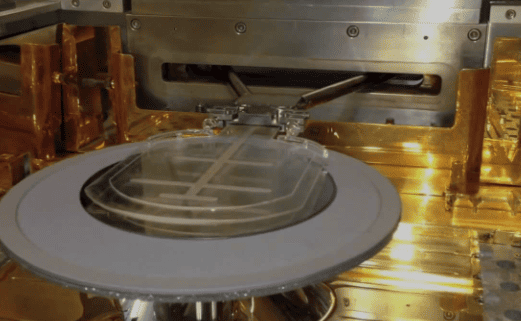

Kenar sapma delikleri ve eğimli destek sütunları, gofret yüzeyinde reaksiyon gazının laminer akış dağılımını optimize etmek, girdap akımlarının neden olduğu birikme hızındaki farkı azaltmak ve doping homojenliğini artırmak için tasarlanmıştır.
