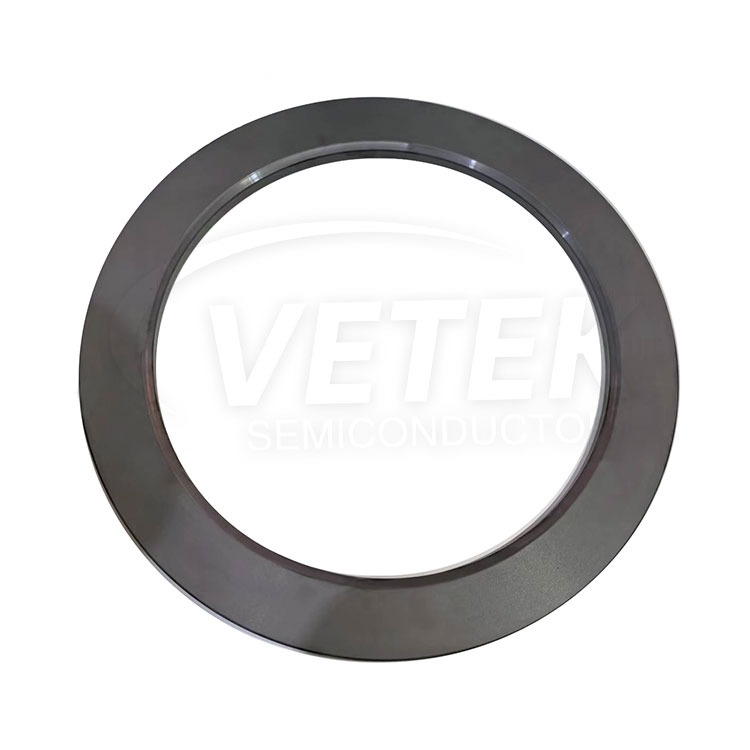

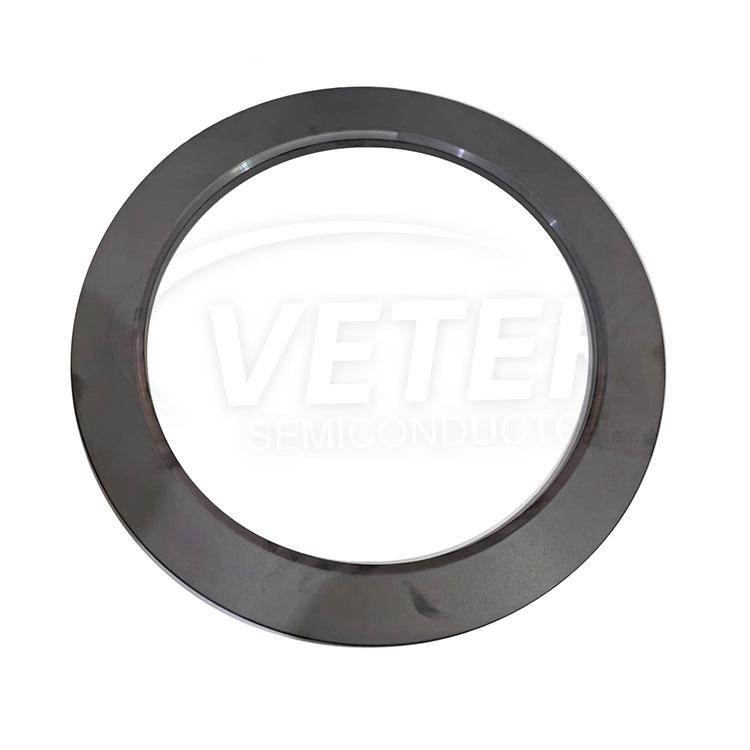

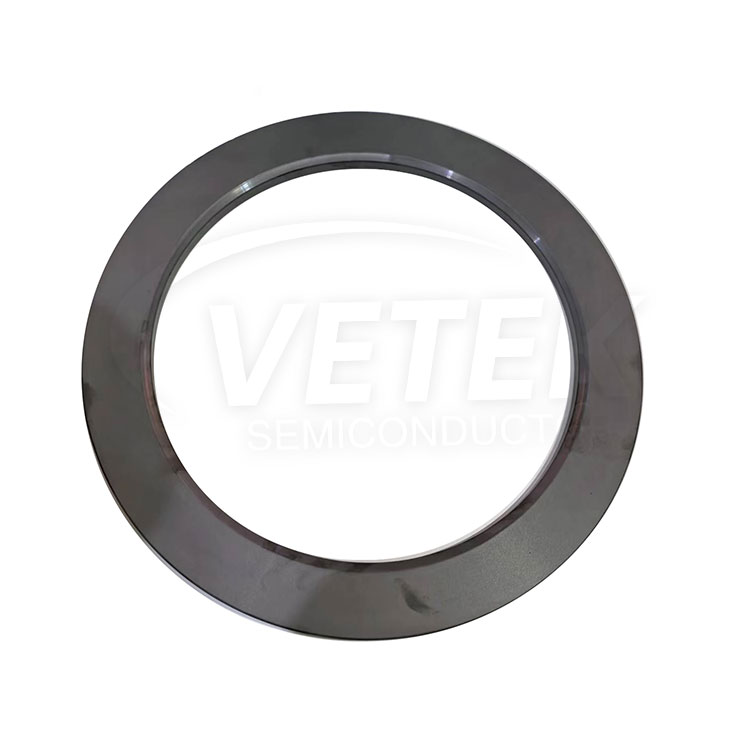

Katı sic gravür odaklama halkası

VeTek Semiconductor, CVD Solid SiC teknolojisinde büyük ilerleme kaydetti ve artık Solid SiC Gravür Odaklama Halkasını dünya lideri seviyede üretebiliyor. VeTek Semiconductor'ın Katı SiC Aşındırma Odaklama Halkası, Kimyasal Buhar Biriktirme işlemiyle oluşturulan ultra yüksek saflıkta silisyum karbür malzeme ürünüdür.

Katı sic gravür odaklama halkası yarı iletken üretim süreçlerinde, özellikle plazma aşındırma sistemlerinde kullanılır. SIC Odak Halkası, silikon karbür (sic) gofretlerin hassas ve kontrollü aşındırılmasına yardımcı olan önemli bir bileşendir.

Plazma aşındırma işlemi sırasında odak halkası aşağıdaki gibi birden fazla rol oynar:

● Plazmayı odaklamak: Katı sic gravür odaklama halkası, plazmayı gofretin etrafına şekillendirmeye ve konsantre etmeye yardımcı olur ve dağlama işleminin eşit ve verimli bir şekilde gerçekleşmesini sağlar. Plazmayı istenen alana sınırlandırmaya yardımcı olur, başıboş dağlamayı veya çevredeki bölgelere zarar vermeyi önler.

●  Oda duvarlarının korunması: Odaklama halkası, plazma ile oda duvarları arasında bir bariyer görevi görerek doğrudan teması ve olası hasarı önler. SiC, plazma erozyonuna karşı oldukça dirençlidir ve hazne duvarları için mükemmel koruma sağlar.

●  Tsıcaklık kontrolü: SIC odak halka, aşındırma işlemi sırasında gofret boyunca homojen sıcaklık dağılımını korumaya yardımcı olur. Isıyı dağıtmaya yardımcı olur ve aşınma sonuçlarını etkileyebilecek lokalize aşırı ısınma veya termal gradyanları önler.

Katı SiC, olağanüstü termal ve kimyasal stabilitesi, yüksek mekanik mukavemeti ve plazma erozyonuna karşı direnci nedeniyle odaklama halkaları için seçilmiştir. Bu özellikler SiC'yi plazma aşındırma sistemlerindeki zorlu ve zorlu koşullar için uygun bir malzeme haline getirir.

Odaklanma halkalarının tasarımı ve spesifikasyonlarının belirli plazma aşındırma sistemine ve işlem gereksinimlerine bağlı olarak değişebileceğini belirtmek gerekir. Vetek yarı iletken, optimum aşındırma performansı ve uzun ömürlülüğü sağlamak için odaklama halkalarının şeklini, boyutlarını ve yüzey özelliklerini optimize eder. Katı SIC, gofret taşıyıcıları, duyucular, kukla gofret, kılavuz halkalar, dağlama işlemi için parçalar, CVD işlemi vb. İçin yaygın olarak kullanılır.
