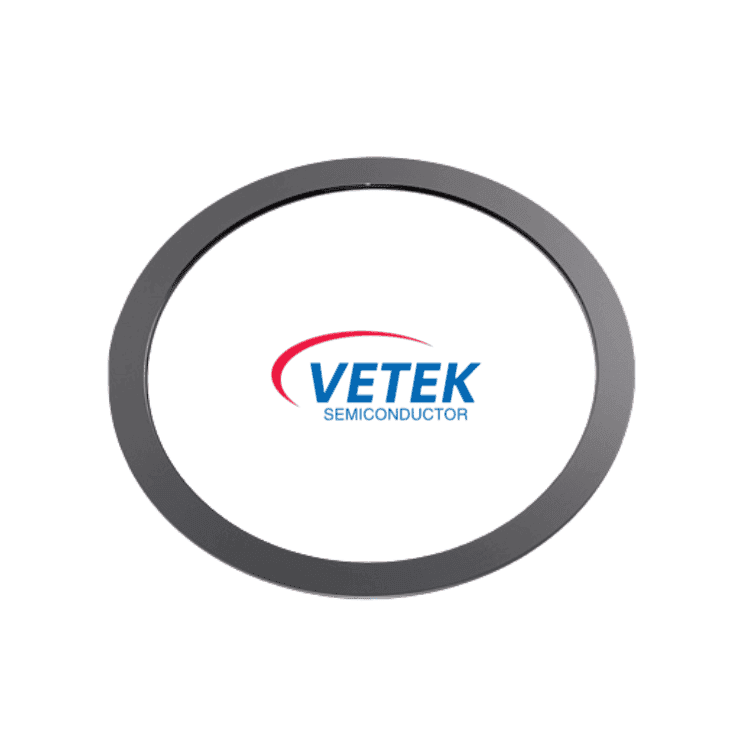

Katı SiC Odak Halkaları

Plaka izleme bölgesini çevreleyecek şekilde tasarlanan Katı SiC Odak Halkası, doğrusal plazma dağıtımı ve tam kenardan merkeze aşındırma profilleri sağlar. Bu birinci sınıf β-SiC bileşenleri, tescilli Kimyasal Buhar Biriktirme (CVD) teknolojisi kullanılarak Vetek Semiconductor (Wuyi Tianyao New Material Technology Co., LTD) tarafından üretilmiştir. Ham maddeleri yoğun, bağlayıcısız bir matris halinde buharlaştırarak Vetek, eski malzemelerde yaygın olan gözenekli mikro boşlukları ortadan kaldırır. Standart kuvars veya silikon korumayla karşılaştırıldığında, CVD SiC bileşenlerimiz aşındırıcı halojen gazlara karşı çok daha iyi dayanır, 7 nm'nin altındaki derin mantıkta ve yoğun bellek yongası üretiminde levhayı korur. Daha fazla bilgi almak için sabırsızlanıyoruz.

1. Ürün Özellikleri


● Saflık (GDMS Onaylı): > %99,99995 (6N-7N'ye kadar) | Hazneyi eser metal risklerinden uzak tutar.

● Yapısal Sağlamlık: ≥3,21 g/cm3 | Teorik yoğunluğa ulaşır; Gazın dışarı atılması veya mikro parçacıkların saklanması için boşluk bırakmaz.

● Termal Düzenleme: 200 - 300W/m·K | Plaka kenarı sıcaklıklarını mükemmel şekilde eşit tutmak için ısıyı hızla yayar.

● Elektrik Aralığı: 0,01 - 10 Ωcm | Plazma kılıfını sabitlemek ve RF bağlantısını iyileştirmek için uyarlanabilir direnç. Yüzey Sertliği: ≥2500 HV | Sürekli kuru aşındırma döngüleri sırasında aşındırıcı aşınmaya karşı dayanıklıdır.

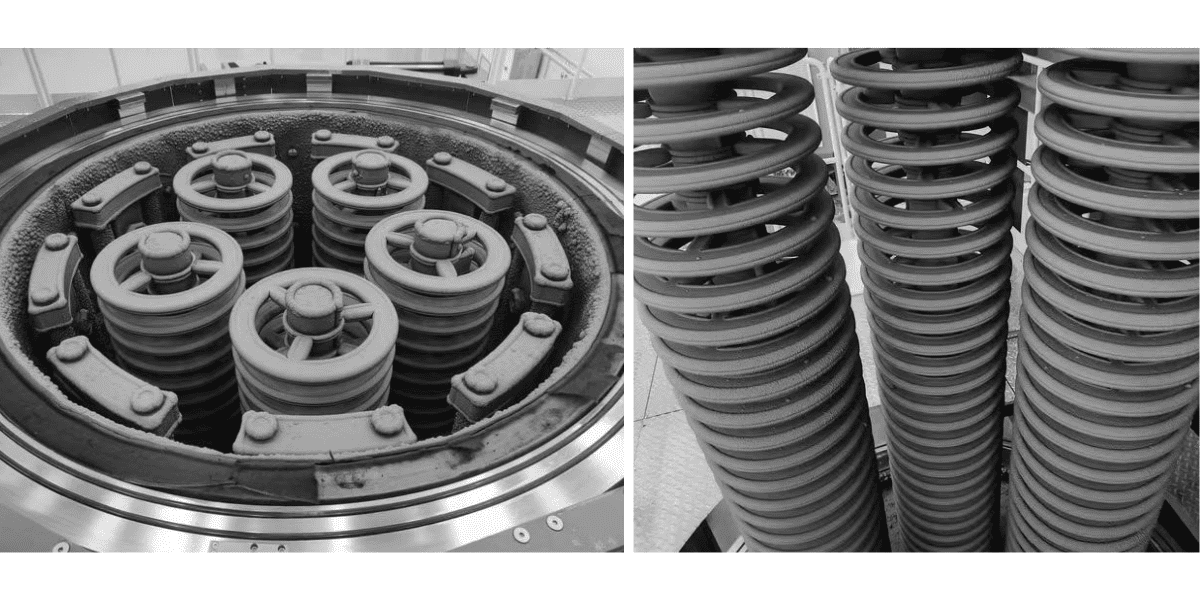

Solid SiC focus ring Manufacturing Processing



2. Uygulamalar


● Gelişmiş proses plazma aşındırma

● İnce film biriktirme işlemleri (PECVD/ALD)

● Katı SiC gravür halkaları, plazma gravür ve biriktirme proseslerinde levha kenar işlemlerinin tekdüzeliğini sağlamak, verimi artırmak ve bileşen ömrünü uzatmak için kullanılan, ileri talaş üretiminde önemli sarf malzemeleridir.


3. Fab Güvenlik Açıklarını Çözme


● Sorun: Hızlı Parça Erozyonundan Kaynaklanan Pahalı Boşta Kalma Süresi

Düzeltme:  Vetek'in CVD ile büyütülmüş yapısı, kuvarstan 10 ila 20 kat daha yavaş ve toplu silikondan 3 ila 5 kat daha yavaş bir erozyon hızı gösterir. Fab'lar daha uzun üretim süreçlerine ve çok daha az acil durum odası havalandırmasına sahip oluyor.

● Sorun: Kenar Veriminde Çöküş ("Kenar Etkisi")

Çözüm: Halka yüzeyindeki yavaş ve öngörülebilir aşınma, plazma kılıfının zamanla eğilmesini engeller. Bu, levhanın hemen çevresinde sıkı Kritik Boyut (CD) sınırlarını korur.

● Sorun: Sinterlenmiş Parça Dökülmesinden Kaynaklanan Kusur Artışları

Çözüm: Gaz fazı sentezimiz geride sıfır tane sınırı bağlayıcı veya metalik dolgu maddesi bırakıyor. Bu zayıf noktalar olmadan halka pul pul dökülmez veya levha yüzeyinde mikro maskeleme kusurlarına neden olmaz.


4. Özel Mühendislik Desteği


● Takım Bırakma Entegrasyonu: Lam, AMAT ve TEL gibi küresel gravür markalarının katı aralık özelliklerine uyacak şekilde özel olarak üretilmiştir.

● Direnç Eşleştirme: Her partinin elektrik profilini, özel tarif parametrelerinize mükemmel şekilde uyacak şekilde ayarlıyoruz.

● Gelişmiş Son İşlemler: Pürüzlü yüzeyleri yumuşatmak için ultra temiz Kimyasal Mekanik Düzlemselleştirme (CMP) kullanır ve erken takım hazırlama sırasında parçacık sayısını azaltır.

● Karmaşık Form Faktörleri: Zorlu, çok adımlı kenar halkaları ve birbirine kenetlenen halka kurulumlarında sıkı toleranslara (±0,01 mm) sahibiz.

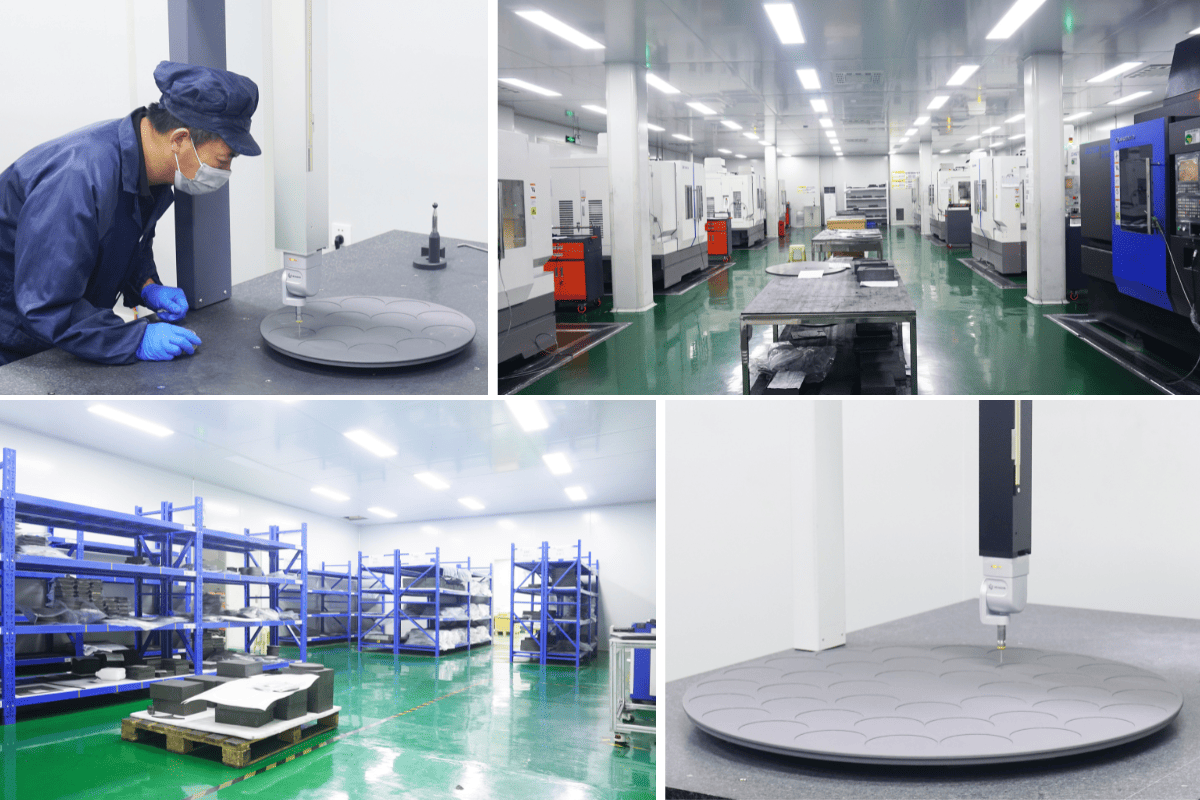

Vetek Yarı İletken Deposu:

Veteksemicon Warehouse
