VETEK-AMAT İçi Boş Kaldırma Pimi Çözümü: CVD SiC Kaplamalı Yüksek Saflıkta Grafit Yüzey

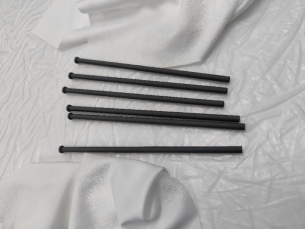

Şekil 1: AMAT 0200-03201 İçi Boş Kaldırma Pimi fiziksel ürünü (300 mm silikon epitaksi sistemleri için)

Yarı iletken levha transfer proseslerinde içi boş kaldırma pimi (Gofret Kaldırma Pimi), levhaların desteklenmesi ve aktarılması gibi kritik görevleri üstlenir. MOCVD ve epitaksiyel büyüme gibi yüksek sıcaklıktaki proses ortamlarında, kaldırma pimlerinin aynı anda yüksek saflık, korozyon direnci, termal şok direnci ve düşük parçacık kirliliği dahil olmak üzere birçok gereksinimi karşılaması gerekir.

Şu anda piyasadaki ana akım kaldırma pimleri, grafit substrat + CVD SiC kaplama çözümünü benimsiyor. Ancak tedarikçilerin büyük çoğunluğunun kaplama teknolojisi içi boş yapılar için yalnızca dış yüzeyi kaplayabilmektedir.iç duvar gerçekten “teknik olarak kimsenin olmadığı bölge”.

I. Duvar İçi Kaplamanın Karşılaştığı Üç Temel Zorluk

1. Kontrolsüz Biriktirme Tekdüzeliği

İçi boş yapılar büyük bir en boy oranına sahiptir. CVD reaktan gazları, iç deliğin derinliklerine düzgün bir şekilde yayılmakta zorlanır, bu da iç duvar kaplama kalınlığının, bağlantı noktasından derin iç kısma doğru bir eğimde azalmasına neden olur, hatta yerel alanlar çıplak açıkta kalan bölgeleri bile gösterir.

2. Yetersiz Arayüzey Bağlanma Gücü

Kavisli iç duvar yüzeyi, biriktirme işlemi parametrelerinin optimizasyon alanını sınırlar. Kaplama ile grafit alt tabaka arasındaki bağlanma kuvvetinin dış yüzeyle aynı seviyeye ulaşması zordur ve termal döngü sırasında mikro çatlaklar ve hatta soyulma kolaylıkla meydana gelebilir.

3. Kontrolsüz İç Delik Temizliği

Grafit alt tabakanın gözenekli yapısı kaplama tarafından tamamen kapatılmazsa, yüksek sıcaklıklarda karbon parçacıkları ve metalik yabancı maddeler açığa çıkacaktır. Yabancı maddeler ayrıldıktan sonra, doğrudan gofret yüzeyinde renk farklılığına ve parçacık kusurlarına neden olarak üretim verimini ciddi şekilde düşürür.

CVD kaplama alanında biriken derin teknik uzmanlığından yararlanan VETEK, gaz akış alanı simülasyon optimizasyonundan hassas biriktirme sıcaklığı alan kontrolüne kadar CVD SiC kaplamanın içi boş yapıların iç duvarına eşit şekilde yerleştirilmesi ve arayüzey bağlanmasına ilişkin zorlukların üstesinden başarıyla gelmiş, porttan deliğin derin iç kısmına kadar tutarlı kaplama kalınlığı, sağlam bağlanma ve standartları karşılayan iç delik temizliği sağlayan eksiksiz bir iç duvar kaplama proses çözümü kurmuştur.

Bu makale şu konularda derinlemesine bir analiz sağlayacaktır: içi boş kaldırma pimi iç duvar kaplamasının teknik zorlukları, iç duvar kaplama tekdüzeliğinin levha verimini nasıl etkilediği ve proses tasarımından kalite kontrol ve teslimata kadar temel kontrol düğümleri.

II. AMAT İçi Boş Kaldırma Pimi nedir?

AMAT içi boş kaldırma pimi, yarı iletken proses ekipmanının içinde kullanılan hassas bir levha taşıma bileşenidir. Birincil işlevi, yükleme, boşaltma ve işlem sıraları sırasında levhaları kaldırmak ve konumlandırmaktır.

Geleneksel katı kaldırma pimlerinin aksine içi boş tasarımda bir iç boşluk bulunur. Bu yapı, gerekli mekanik geometriyi korurken genel malzeme hacmini ve termal kütleyi azaltır. Ancak yarı iletken uygulamalar için içi boş kaldırma pimlerinin imalatı, geleneksel katı bileşenlerin işlenmesinden çok daha zorludur. Hem iç hem de dış yüzeylerin boyutsal doğruluğu sıkı bir şekilde kontrol edilmeli ve iç ve dış geometriler arasındaki eş merkezlilik özellikle kritik öneme sahiptir. Bu nedenle, kaldırma piminin nihai performansı için hem malzeme seçimi hem de kaplama işlemleri çok önemlidir.

AMAT epitaksi sistemleri için VETEK Semiconductor, yüksek saflıkta grafit alt tabakalara ve yoğun CVD silisyum karbür (SiC) kaplamalara dayalı özelleştirilmiş AMAT içi boş kaldırma pimi çözümleri sunar. İçi boş yapı, levha kaldırma için gerekli mekanik yapıyı korurken gereksiz malzeme kütlesinin azaltılmasına yardımcı olur; CVD silisyum karbür kaplama, yüksek saflık, kimyasal direnç ve yüksek sıcaklıkta stabilite sağlar. VETEK'in AMAT 0200-03201 kaldırma pimi, 300 mm silikon epitaksi uygulamaları için özel olarak tasarlanmıştır ve müşteri çizimlerine, boyutlarına ve proses gereksinimlerine göre üretilebilir.

III. VETEK'in AMAT İçi Boş Kaldırma Piminin Yapısı

VETEK şu anda AMAT içi boş kaldırma pimleri için yüksek saflıkta grafit + CVD silisyum karbür kaplama yapısına odaklanmaktadır. Temel inşaat süreci:

Yüksek saflıkta grafit alt tabaka → Hassas CNC işleme → CVD silisyum karbür kaplama → Hassas muayene

Grafit alt tabaka yapısal temeli sağlar ve ince duvarlı ve içi boş geometrilerin hassas şekilde işlenmesi için uygundur. VETEK, müşteri gereksinimlerine bağlı olarak genellikle SGL Carbon ve Toyo Tanso'nun malzemeleri de dahil olmak üzere ithal yarı iletken sınıfı grafit malzemeleri kullanır. Daha sonra yoğun bir CVD silisyum karbür kaplama, koruyucu bir yarı iletken sınıfı çalışma yüzeyi oluşturmak için grafit yüzey üzerine biriktirilir.

Neden Substrat Olarak Grafit Seçilmeli?

İçi boş kaldırma pimleri için alt tabaka malzemesinin işlenebilirlik, termal performans, mekanik stabilite ve kaplama işlemi uyumluluğu arasında bir denge kurması gerekir. Yüksek saflıkta grafit aşağıdaki özellikleri sunduğundan özellikle uygundur:

• İyi yüksek sıcaklık stabilitesi

• Düşük termal genleşme

• İyi termal iletkenlik

• Nispeten düşük yoğunluk

• Karmaşık geometriler için mükemmel işlenebilirlik

• CVD silisyum karbür kaplama işlemiyle uyumluluk

Grafit kullanımı aynı zamanda karmaşık içi boş ve ince duvarlı yapıların yüksek hassasiyetle üretilmesini de mümkün kılar. VETEK, boyut kontrolü ve yüzey kalitesi için optimize edilmiş işleme süreçleriyle, yarı iletken grafit ve silisyum karbür bileşenler için hassas CNC işleme yeteneklerine sahiptir.

IV. CVD Silisyum Karbür Kaplama: Kritik Koruyucu Katman

CVD silisyum karbür kaplama VETEK AMAT içi boş kaldırma pimlerinin en önemli özelliklerinden biridir. Bu kaplama, grafit alt tabaka üzerinde yoğun bir silisyum karbür yüzeyi oluşturarak alttaki grafitin proses ortamından korunmasına yardımcı olur.

Bu tür VETEK bileşenleri için standart CVD silisyum karbür kaplama kalınlığı yaklaşık olarak100±20 mikron. Kaplama saflığı yaklaşık olarak6N / %99,99995.

VETEK'in daha geniş CVD silisyum karbür teknik yetenekleri arasında yüksek saflıkta kaplamalar, kontrollü kaplama kalınlığı ve partiden partiye kalınlık eşitliği yer alır. Teknik veriler CVD silisyum karbür kaplama saflığının 6N–7N seviyesinde olduğunu göstermektedir. Belirli AMAT kaldırma pimi projeleri için kaplama özellikleri müşteri çizimlerine ve proses gereksinimlerine göre ayarlanabilir.

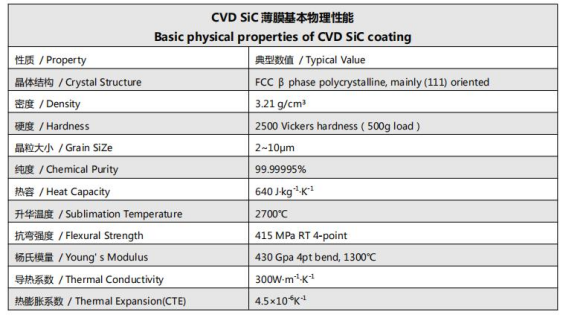

Şekil 2: CVD SiC kaplamanın temel fiziksel özellikleri

Duvar İçi Kaplama Neden Önemlidir?

AMAT içi boş kaldırma pimlerinin teknik açıdan en zorlu yönlerinden biri yalnızca dış yüzeyi kaplamak değil, aynı zamanda içi boş yapının iç duvarında stabil ve düzgün bir kaplama elde etmektir.

CVD kaplama işlemi sırasında iç yüzeye erişim zordur. Dış yüzeyle karşılaştırıldığında iç geometri, gaz akışı, biriktirme homojenliği, kaplama kalınlığı kontrolü ve proses tutarlılığı konularında ek zorluklar ortaya çıkarır. Bu nedenle, iç duvar kaplama kalitesi, tedarikçiler arasında önemli bir farklılaştırıcı faktör haline gelebilir.

VETEK, içi boş yapıların CVD silisyum karbür kaplaması konusunda deneyime sahiptir ve iç yüzeye özel önem vermektedir. İyi kontrol edilen bir iç duvar kaplaması, iç grafiti proses ortamına maruz bırakmak yerine, içi boş yapı boyunca koruyucu bir silikon karbür tabakasının korunmasına yardımcı olur. Kaldırma pimi yüksek sıcaklıkta ve kimyasal olarak agresif yarı iletken işlem odalarında çalıştığında bu özellikle önemlidir.

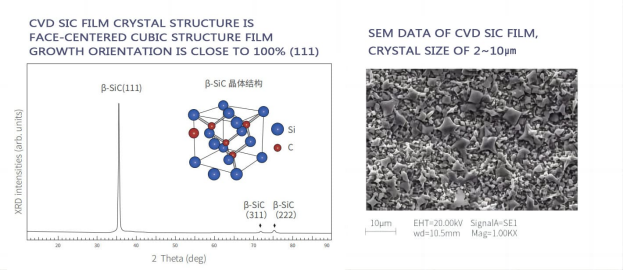

Şekil 3: CVD silisyum karbür kaplamanın mikroskobik kristal yapısı

V. VETEK AMAT İçi Boş Kaldırma Pimlerinin Temel Avantajları

Yüksek saflıkta malzeme sistemi:Yüksek saflıkta grafit ve yüksek saflıkta CVD silisyum karbür kombinasyonu, kirlenme kontrolünün kritik olduğu yarı iletken ortamlar için tasarlanmıştır. Seçilen spesifikasyona bağlı olarak CVD silisyum karbür kaplama saflığı 6N'dir.

Standart 100±20 μm silisyum karbür kaplama:VETEK'in standart kaplama kalınlığı yaklaşık 100±20 μm olup, yarı iletken proses bileşenleri için pratik bir kaplama kalınlığı sağlarken, müşteri gereksinimlerine göre özelleştirme de mevcuttur.

Mükemmel iç duvar kaplama kapasitesi:İçi boş bileşenler için iç duvar kaplaması üretim sürecinin en zor kısımlarından biridir. VETEK, gaz akışı alanı simülasyonundan sıcaklık alanı kontrolüne kadar içi boş kaldırma pimlerinin iç duvarında yüksek kaliteli kaplama elde edebilen, tutarlı kaplama kalınlığı ve sağlam yapışma sağlayan kaplama prosesleri geliştirmiştir.

Yüksek sıcaklık stabilitesi:Hem grafit alt tabaka hem de CVD silisyum karbür kaplama, yüksek sıcaklıktaki yarı iletken proses ortamları için uygundur. CVD silisyum karbür tabakası kimyasal saldırılara ve yüzey bozulmasına karşı ek koruma sağlar. VETEK'in CVD silisyum karbür film verileri, yüksek termal iletkenlik, düşük termal genleşme ve yaklaşık 2700 °C'lik süblimleşme sıcaklığını listeler; bu da malzemenin zorlu yüksek sıcaklık uygulamaları için uygun olduğunu gösterir.

Kimyasal ve korozyon direnci:Yoğun CVD silisyum karbür yüzeyi, çıplak grafitten daha iyi korozyon direnci sunar ve agresif proses gazlarına ve kimyasal temizleme ortamlarına dayanabilir. Bu, alt tabaka bozulmasının azaltılmasına yardımcı olur ve tekrarlanan işlem döngüleri boyunca daha stabil bir bileşen yüzeyinin korunmasına yardımcı olur.

Hassas işleme ve özelleştirme:İçi boş kaldırma pimleri, dış çapın, iç çapın, duvar kalınlığının, uzunluğun ve eşmerkezliliğin hassas kontrolünü gerektirir. VETEK, müşteri çizimlerine göre karmaşık yarı iletken bileşenler üretmek için CNC hassas işlemeyi CVD kaplama işlemleriyle birleştirir. Kaldırma pimleri aşağıdakilere göre üretilebilir:

• Müşteri çizimleri

• Örnek bileşenler

• Boyutsal özellikler

• Gerekli kaplama kalınlığı

• Gerekli grafit kalitesi

• Özel süreç gereksinimleri

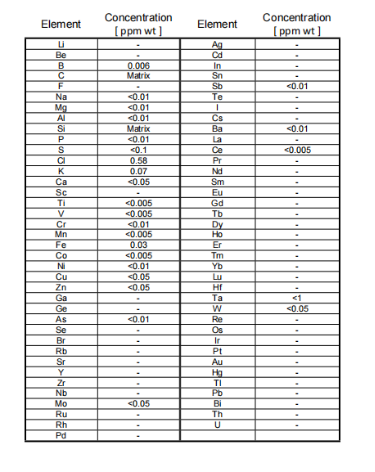

Şekil 4: CVD silisyum karbür kaplama GDMS saflık test raporu

VI. Tipik Uygulamalar

Silikon epitaksi:Kaldırma pimleri, epitaksi ekipmanı içinde levhanın kaldırılması, konumlandırılması ve aktarılması için kullanılır. VETEK'in mevcut AMAT 0200-03201 ürünü, 300 mm silikon epitaksi uygulamaları için özel olarak konumlandırılmıştır.

Gofret taşıma sistemleri:Kaldırma pimleri, yüksek sıcaklık stabilitesi, boyutsal doğruluk ve kirlenme kontrolü gerektiren uygulamalar için hassas levha taşıma bileşenleri olarak hizmet verebilir. İçi boş boru şeklinde bir gövdeye sahip levha kaldırma pimleri, yerel ısı kaybını etkili bir şekilde en aza indirebilir, böylece yüksek sıcaklıktaki işlemlerde (epitaksiyel büyüme veya tavlama gibi) levhanın arka tarafında yaygın olarak görülen pim izlerini azaltır. Kaldırma pimi gövdesinin içinde içi boş bir boşluk oluşturmak, termal kütleyi azaltır ve levha sıcaklığının homojenliğini artırır.

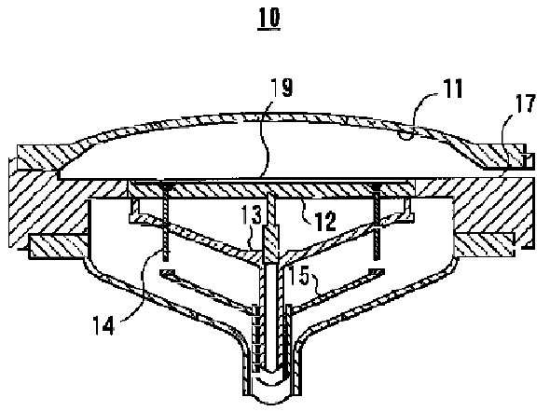

Şekil 5: İçi boş kaldırma pimlerinin termal kütleyi azaltması ve levha sıcaklığı homojenliğini iyileştirmesi prensibinin şeması

Yarı iletken proses ekipmanı:Müşteri çizimlerine ve numunelerine dayanarak, diğer yarı iletken ekipman platformları için benzer grafit + CVD silisyum karbür bileşenleri geliştirilebilir. VETEK'in yarı iletken ürün portföyü silikon epitaksi, silikon karbür epitaksi, MOCVD, RTP/RTA, aşındırma ve diğer yarı iletken prosesleri kapsar.



VII. Üretim Süreci: Proses Tasarımından Kalite Kontrol ve Teslimata Kadar Temel Kontrol Düğümleri

AMAT içi boş kaldırma pimlerinin üretimi, her biri nihai ürünün güvenilirliğini ve levha verimini doğrudan etkileyen çok sayıda kritik adım içerir:

1. Grafit malzeme seçimi— Müşterinin boyut, termal performans ve saflık gereksinimlerine göre uygun yüksek saflıktaki grafit kalitesini (SGL Carbon veya Toyo Tanso vb.) seçin.

2. Hassas CNC işleme— Grafit ham parçasını gerekli içi boş geometriye işleyin. İç çapa, dış çapa, et kalınlığına, uzunluğa ve eşmerkezliliğe özellikle dikkat edilir.

3. Yüzey hazırlığı— İşlenmiş grafit bileşen, CVD kaplamadan önce temizleme ve yüzey hazırlığına tabi tutulur.

4. CVD silisyum karbür kaplama— Grafit alt tabaka üzerine yoğun bir CVD silisyum karbür tabakası bırakın. Standart kaplama kalınlığı yaklaşık 100±20 μm olup, seçilen spesifikasyona göre kaplama saflığı 6N'dir.

5. İç yüzey kaplama (kritik teknik adım)— İçi boş kaldırma pimleri için, iç duvar, stabil silisyum karbür kaplama kapsamı elde etmek amacıyla dikkatli bir şekilde işlenir. Gaz akışı alanı simülasyon optimizasyonu ve hassas biriktirme sıcaklığı alanı kontrolü sayesinde, porttan deliğin derin iç kısmına kadar tutarlı kaplama kalınlığı, sağlam bağlanma ve standartlara uygun iç delik temizliği sağlanır.

6. Denetleme — Bitmiş bileşenler, nakliye öncesinde boyut doğruluğu, kaplama durumu ve müşterinin belirlediği diğer gereksinimler açısından incelemeye tabi tutulur.

VETEK'in üretim yetenekleri saflaştırma, CNC işleme, CVD kaplama ve denetimi kapsamakta olup yarı iletken karbon bazlı bileşenler için entegre bir üretim zinciri sağlamaktadır.

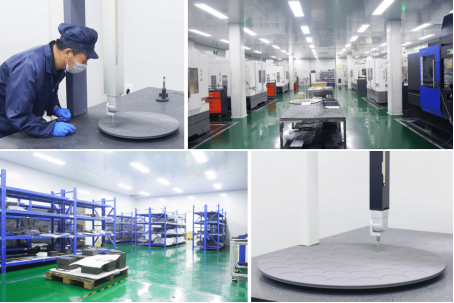

Şekil 6: VETEK yarı iletken malzeme üretimi ve hassas işleme tabanı

VIII. Numune Teslim Süresi

Özelleştirilmiş AMAT içi boş kaldırma pimi numuneleri için tipik teslim süresi yaklaşık 20 gün kadar kısadır. Gerçek teslimat süresi çizimin karmaşıklığına, malzeme seçimine, kaplama gereksinimlerine, miktarına ve denetim gereksinimlerine bağlı olarak değişebilir. Tekrarlanan siparişler veya halihazırda nitelikli ürünler için üretim programları, müşteri tahminlerine ve gerekli teslimat tarihlerine göre ayrı ayrı müzakere edilebilir.

Şekil 7: VETEK AMAT içi boş kaldırma pimi ürün ambalajı



IX. Neden VETEK'in AMAT İçi Boş Kaldırma Pimlerini Seçmelisiniz?

VETEK, grafit malzeme tedarikini, hassas işlemeyi, CVD silisyum karbür kaplamayı ve yarı iletken bileşen üretimini entegre bir üretim sürecine entegre eder. Temel yetenekler şunları içerir:

• Yüksek saflıkta grafit alt tabaka (SGL Carbon / Toyo Tanso, vb.)

• CVD silisyum karbür kaplama saflığı 6N

• Standart kaplama kalınlığı 100±20 mikron

• İçi boş yapı işleme

• İç duvar CVD silisyum karbür kaplama (çekirdek farklılaştırma özelliği)

• Hassas CNC işleme

• AMAT uyumlu levha kaldırma pimi çözümleri

• Numune teslim süresi yaklaşık 20 gün kadar kısa bir sürede

VETEK, özel Ar-Ge merkezleri ve yarı iletken malzeme üretim tesisleri tarafından desteklenen CVD ekipman geliştirme, CVD süreç geliştirme, CNC hassas işleme ve saflaştırma teknik zincirinin tamamını kapsar.

X. Sıkça Sorulan Sorular (SSS)

S1: VETEK AMAT içi boş kaldırma pimlerinin standart CVD silisyum karbür kaplama kalınlığı nedir?

Standart kaplama kalınlığı yaklaşık 100±20 μm'dir. Özel kalınlık müşteri çizimlerine ve proses gereksinimlerine göre ayarlanabilir.

S2: CVD silisyum karbür kaplama hangi saflık seviyesine ulaşabilir?

Seçilen spesifikasyona bağlı olarak kaplama saflığı yaklaşık 6N'dir (%99,99995). VETEK'in CVD silisyum karbür platformu rutin olarak 6N–7N seviyesinde çalışır.

S3: İçi boş kaldırma pimleri için duvar içi kaplama neden kritik öneme sahiptir?

İç geometrinin düzgün bir şekilde kaplanması zordur. Yüksek kaliteli iç duvar silikon karbür kaplaması, grafit alt tabakanın yüksek sıcaklıktaki, kimyasal olarak aktif proses ortamlarına maruz kalmasını önler ve uzun vadeli güvenilirlik için önemli bir farklılaştırıcı faktördür. İç duvar kaplamasının düzgünlüğü doğrudan iç deliğin temizliği ve levha verimiyle ilgilidir.

S4: VETEK benim OEM çizimlerime veya numunelerime göre üretim yapabilir mi?

Evet. VETEK, müşteri çizimlerine, OEM parça numaralarına (AMAT 0200-03201 gibi), örnek bileşenlere, boyutsal özelliklere, gerekli grafit kalitesine ve kaplama gereksinimlerine göre üretim yapabilmektedir.

S5: Tipik numune teslim süresi nedir?

Tipik numune teslim süresi yaklaşık 20 gün kadar kısadır. Gerçek teslimat çizimin karmaşıklığına, malzeme seçimine, kaplama gereksinimlerine, miktarına ve denetim ihtiyaçlarına bağlıdır.

XI. Özet

AMAT içi boş kaldırma pimi nispeten küçük bir yarı iletken bileşen olmasına rağmen üretim gereksinimleri basit olmaktan uzaktır. İnce duvar geometrisi, katı eşmerkezlilik gereklilikleri, yüksek sıcaklıkta çalışma, kirlenme kontrolü ve iç yüzey kaplamanın birleşimi onu özel bir yarı iletken proses bileşeni haline getirir.

VETEK'in mevcut çözümü, CVD silisyum karbür kaplamalı yüksek saflıkta grafiti benimser ve grafitin işlenebilirliğini ve termal özelliklerini CVD silisyum karbürün yüksek saflığı, kimyasal direnci ve yüksek sıcaklık stabilitesi ile birleştirir. 100±20 μm standart kaplama kalınlığı, 6N'ye kadar saflık, SGL ve Toyo Tanso grafit malzeme seçenekleri ve iç duvar kaplama kapasitesiyle VETEK, yarı iletken levha işleme ve silikon epitaksi uygulamaları için özelleştirilmiş AMAT içi boş kaldırma pimi çözümleri sağlayabilir.

Alternatif tedarikçiler arayan müşteriler içinAMAT 0200-03201 içi boş plaka kaldırma pimleri,veyadiğer silisyum karbür kaplı grafit yarı iletken bileşenler,VETEK çizimleri veya numuneleri değerlendirebilir ve özelleştirilmiş üretim çözümleri sağlayabilir.
