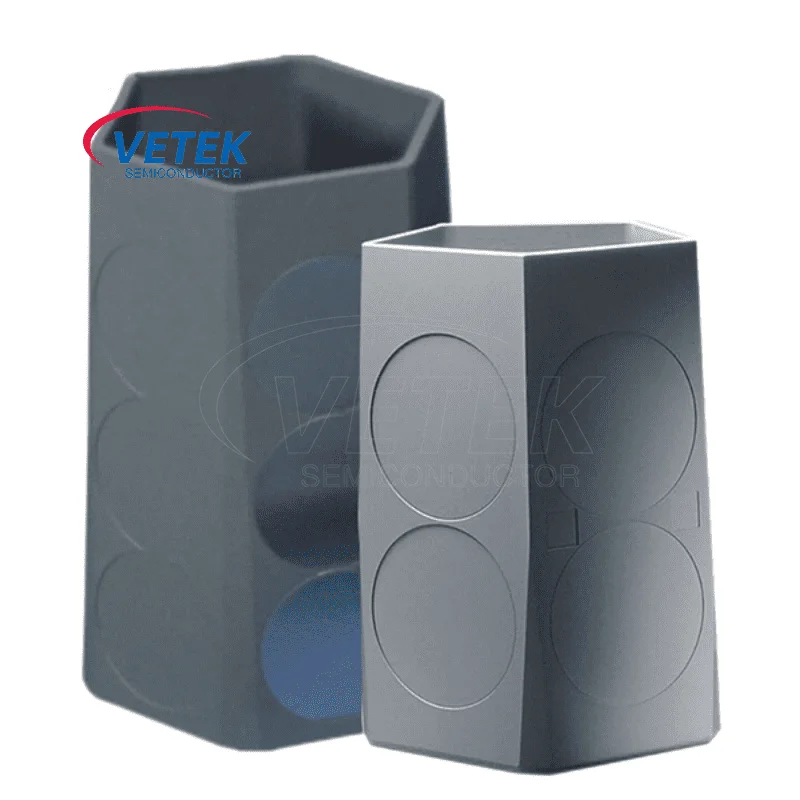

CVD SIC kaplı varil suyeni

Vetek Semiconductor CVD SIC kaplamalı namlu suyunu, yarı iletken üretiminde epitaksiyal süreçler için uyarlanmıştır ve ürün kalitesini ve verimini artırmak için ideal bir seçimdir. Bu SIC kaplama grafit sansya tabanı, katı bir grafit yapısını benimser ve tam olarak CVD işlemi ile bir SIC tabakası ile kaplanmıştır, bu da mükemmel termal iletkenlik, korozyon direncine ve yüksek sıcaklık direncine sahip olur ve epitaksiyal büyüme sırasında sert ortamla etkili bir şekilde başa çıkabilir.

Ürün malzemesi ve yapısı

CVD SIC namlu suyunu, bir grafit matrisinin yüzeyinde kaplama silikon karbür (sic) ile oluşturulan ve esas olarak CVD/MOCVD ekipmanında substratları taşımak ve yüksek sıcaklıklarda düzgün bir termal alan sağlamak için kullanılan mavna şeklindeki bir destek bileşenidir.

Namlu yapısı genellikle hava akışı dağılımını ve termal alan homojenliğini optimize ederek epitaksiyal tabaka büyüme verimliliğini artırmak için çoklu gofretlerin eşzamanlı olarak işlenmesi için kullanılır. Tasarım, gaz akış yolu ve sıcaklık gradyanının kontrolünü dikkate almalıdır.

Temel işlevler ve teknik parametreler

Termal stabilite: Deformasyon veya termal stres çatlamasını önlemek için 1200 ° C'lik yüksek sıcaklık ortamında yapısal stabilitenin korunması gerekir.

Kimyasal atalet: SIC kaplamanın aşındırıcı gazların (H₂, HCL gibi) ve metalik organik kalıntıların erozyonuna direnmesi gerekir.

Termal tekdüzelik: Sıcaklık dağılımı sapması epitaksiyal tabaka kalınlığını ve doping homojenliğini sağlamak için ±% 1 içinde kontrol edilmelidir.

Kaplama Teknik Gereksinimleri

Yoğunluk: Matris korozyonuna yol açan gaz penetrasyonunu önlemek için grafit matrisini tamamen örtün.

Bond mukavemeti: Kaplamayı önlemek için yüksek sıcaklık döngüsü testinden geçmeniz gerekir.

Malzemeler ve Üretim Süreçleri

Kaplama Malzemesi Seçimi

3C-SIC (β-SIC): Termal genleşme katsayısı grafite yakın olduğundan (4.5 × 10⁻⁶/℃), yüksek termal iletkenlik ve termal şok direnci ile ana akım kaplama malzemesi haline gelmiştir.

Alternatif: TAC kaplama tortu kontaminasyonunu azaltabilir, ancak işlem karmaşık ve maliyetlidir.

Kaplama hazırlama yöntemi

Kimyasal buhar birikimi (CVD): Gaz reaksiyonu ile grafit yüzeylere SIC'yi biriktiren bir ana akım teknik. Kaplama yoğundur ve güçlü bir şekilde bağlanır, ancak uzun zaman alır ve toksik gazların (SIH₄ gibi) tedavisini gerektirir.

Gömme yöntemi: İşlem basittir, ancak kaplama homojenliği zayıftır ve yoğunluğu artırmak için müteakip tedavi gereklidir.

Piyasa Durumu ve Yerelleştirme İlerlemesi

Uluslararası tekel

Hollanda Xycard, Almanya'nın SGL, Japonya'nın Toyo Carbon ve diğer şirketleri küresel payın% 90'ından fazlasını işgal ederek üst düzey pazara liderlik ediyor.

Yurtiçi Teknolojik Atılım

SemixLab, kaplama teknolojisinde uluslararası standartlara uygundur ve kaplamanın düşmesini etkili bir şekilde önlemek için yeni teknolojiler geliştirmiştir.

Grafit malzemesinde SGL, TOYO vb. İle derin bir işbirliğimiz var.

Tipik uygulama durumu

Gan epitaksiyal büyüme

LED ve RF cihazlarının (HEMT'ler gibi) Gan film birikimi için Sapphire substratını MOCVD ekipmanında NH₃ ve TMGA atmosferlerine dayanacak şekilde 12.

SIC Güç Cihazı

İletken SIC substratı destekleyen epitaksiyal büyüme sic tabakası, MOSFET'ler ve SBD gibi yüksek voltaj cihazları üretmek için 500'den fazla döngüden daha fazla temel ömrü gerektirir 17.

CVD SIC kaplama filmi kristal yapısının SEM verileri:

CVD SIC kaplamanın temel fiziksel özellikleri:

Yarıiletken CVD SIC kaplı namlu susma dükkanları:
