Temel Sonuç:Doğru CVD SiC, TaC kaplama veya Katı SiC'nin seçilmesi, epitaksi/gravür hatlarındaki parçacık seviyelerini ve bileşen ömrünü doğrudan belirler. Bu makale, hızlı kararlar almanıza ve riski azaltmanıza yardımcı olmak için, başlıca ekipman değiştirme çözümleri ve temel ölçümlerle eşleştirilen, sıcaklık, atmosfer ve prosese göre net seçim sınırları sağlar.

GaN MOCVD proseslerinde, grafit bazlı SiC kaplı tutucular tipik olarak NH₃/H₂ atmosferi altında 1100°C'de yüzlerce saat boyunca stabil bir şekilde çalışabilir; ancak termal alanın düzgün olmaması nedeniyle kenar ve merkez bölgeler arasındaki kaplama ömrü farklılıkları %50'yi aşabilir. SiC PVT kristal büyütme proseslerinde, sıcaklık 1600°C'yi aştığında SiC kaplama süblimleşmeye ve ayrışmaya başlar ve TaC kaplamaya veya Katı SiC çözümlerine geçiş gerektirir. Yanlış bileşen malzemesi seçmenin sonuçları - en iyi ihtimalle sarf malzemelerinin her 2-3 ayda bir değiştirilmesi; en kötü ihtimalle, parçacık kirliliği nedeniyle tüm gofret fırınının hurdaya çıkması. Bu makale VeTek Semiconductor teknik ekibi tarafından (Dr. Xiao'nun rehberliğinde) yazılmıştır ve epitaksi/gravür/PVT mühendisleri için "ekipman modeli → proses koşulları → bileşen seçimi → kullanım ömrü beklentisi" sistematik bir karar çerçevesi oluşturmayı amaçlayarak malzemeleri hızlı bir şekilde eşleştirmenize, parçacıkları kontrol etmenize ve tedarikçileri değerlendirmenize yardımcı olur.

1. Proses Koşullarına Göre SiC Kaplama, TaC Kaplama veya Katı SiC Nasıl Seçilir?

Temel Sonuç:“Sıcaklık → atmosfer → proses tipi”nin üç boyutuna göre karar verin: ≤1600°C'de CVD SiC kaplamaya öncelik verin; >2000°C veya aşırı korozif atmosferler için TaC'yi seçin; Aşındırma ve ultra yüksek temizlik senaryoları için Katı SiC'ye öncelik verin.

Gerçek üretim hattı seçimlerini yaparken mühendisler sıklıkla şu soruyu sorar: "GaN veya SiC epitaksi çalıştıran Aixtron/Veeco ekipmanım için hangi sıcaklıkta ve hangi atmosfer altında hangi kaplamayı kullanmalıyım?" Cevap karmaşık değil ancak üç boyutun birbirine bağlanması gerekiyor.

Sıcaklık Penceresi İlk Eşiktir

CVD SiC kaplama, yaklaşık 2000–2100°C'nin altında yapısal bütünlüğü hala koruyabilir. Bu aralığın ötesinde, uyumsuz buharlaşma (tercihli silikon buharlaşması) meydana gelir ve bu da yüzeyin pürüzlenmesine ve parçacıkların artmasına neden olur. TaC kaplamanın erime noktası 3880°C kadar yüksektir ve 2400°C'nin üzerindeki PVT kristal büyüme ortamlarında bile son derece düşük buhar basıncını koruyabilir. Katı SiC'nin kaplama-alt tabaka arayüz sorunu yoktur ve tekrarlanan termal şoka maruz kalan dağlama odası bileşenleri için uygundur.

Atmosfer ve Aşındırıcılık Kaplamanın Kimyasal Kararlılığını Belirler

NH₃, H₂ veya klor bazlı gazlar içeren ortamlarda SiC kaplama iyi performans gösterir, ancak SiC'nin yüksek sıcaklıktaki hidrojen tarafından korozyon hızı TaC'ninkinden önemli ölçüde daha yüksektir. Deneysel veriler, TaC'nin yüksek sıcaklıktaki amonyaktaki korozyon oranının SiC'ninkinin yaklaşık 1/6'sı olduğunu ve hatta hidrojende 1/10 kadar düşük olabileceğini göstermektedir. Bu nedenle, SiC epitaksi veya GaN MOCVD için standart koşullar çoğunlukla SiC kaplamayı kullanırken, yüksek korozyon veya ultra yüksek sıcaklık senaryolarının TaC'ye geçmesi gerekir.

Süreç Türü ve Bileşen İşlev Eşleştirmesi

• GaN MOCVD / Si epitaksi: Yüksek saflıkta grafit + CVD SiC kaplı suseptör, ön ısıtma halkasına öncelik verin

• SiC PVT kristal büyümesi: Grafit sıcak bölge bileşenleri için TaC kaplamayı şiddetle tavsiye ederiz

• Plazma aşındırma (Odak Halkası, vb.): Parçacık gereksinimlerine ve maliyete bağlı olarak katı SiC veya SiC kaplı grafit mümkündür

• Parçacıklara karşı son derece hassas olan hazne kritik parçaları: Kaplama arayüzü olmayan Katı SiC'ye öncelik verin

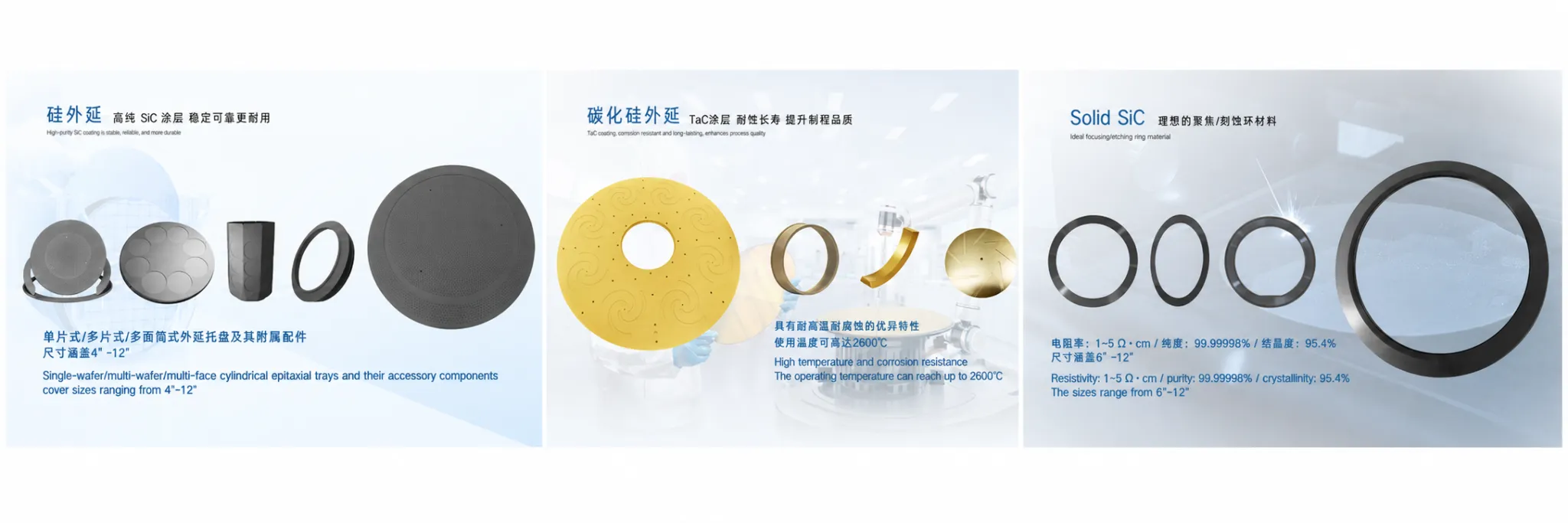

Şekil 1 – VeTek Ana Ürün Vitrini

2. Aixtron/Veeco Grafit Süseptör Uyumluluğu ve Özel Değiştirme Çözümleri

Temel Sonuç:VeTek supports 1:1 customization based on customer drawings or original spare parts, covering major platforms such as Aixtron G10, Veeco K465i, ASM Epsilon, etc. Standard products can be shipped quickly; özel parçalar genellikle 3-6 hafta sürer.

Pek çok mühendisin en çok endişelendiği şey "yapılıp yapılamayacağı" değil, "kontrol edilebilir teslim süresiyle ve eksiksiz denetim raporlarının mevcut olmasıyla orijinal parçalar kadar sağlam olup olamayacağıdır." VeTek'in temel yeteneklerinden biri, büyük ekipman markalarıyla uyumlu kalarak çizimlere göre tam kişiselleştirmedir.

Başlıca Ekipman Uyumluluğu Hızlı Referansı

Aşağıdaki tablo doğrudan dahili teknik inceleme veya satın alma değerlendirmesi için kullanılabilir:

Gerçek projelerde müşterilerimizden sıklıkla orijinal yedek parçalar veya CMM çizimleri alıyoruz. Teknik ekip, termal alan eşleşmesini ve boyut toleranslarını onayladıktan sonra alt tabaka saflığı, kaplama kalınlığı ve yüzey pürüzlülüğü hakkında önerilerde bulunacak ve müşteriye araç üzerinde doğrulama için numuneler sağlayacaktır.

3. CVD SiC Kaplama Kalınlığı Tekdüzeliği ve Parçacık Kontrolü için Temel Metrikler

Temel Sonuç:±%5 dahilinde kontrol edilen kalınlık tekdüzeliği, teorik değere yakın yoğunluk ve kontrol edilebilir yüzey pürüzlülüğü, toz dökülmesini ve parçacık kirlenmesini bastırmanın temelidir. Saflık hedefi 5 ppm'nin altındadır ve kritik metal safsızlıkları GDMS/ICP-OES tarafından izlenir.

Parçacık sorunları neredeyse her epitaksi mühendisinin kabusudur. Once the coating has local thin spots, pores or micro-cracks, powder will shed under repeated thermal cycling and corrosive gas attack, directly elevating wafer defect density.

Kalınlık ve Tekdüzelik

Tipik CVD SiC kaplama kalınlığı 100–200 μm'dir. VeTek, proses parametresi ve akış alanı kontrolü sayesinde kalınlık homojenliğini ±%5 oranında stabilize eder. 1000'den fazla termal şok döngüsünden sonra (oda sıcaklığı ↔ 1100°C), kaplama hiçbir delaminasyon göstermez ve ≤0,1/cm² parçacık kusurlarına ilişkin sıkı GaN MOCVD gereksinimini karşılayabilir.

Saflık ve Muayene

Kaplama ve bileşenlerin genel saflığı 5 ppm'den düşük olabilir ve bazı ürünler %99,99995'e ulaşabilir. Fe ve Ni gibi kritik safsızlıkların kontrol edilebilir seviyelerde kalmasını sağlamak ve epitaksiyel katman katkısı veya taşıyıcı konsantrasyonuna müdahaleyi önlemek amacıyla eser metal analizi için ICP-OES ve GDMS kullanıyoruz.

Yoğunluk ve Yüzey Durumu

CVD işlemiyle oluşturulan β-SiC polikristalin katmanı, son derece düşük gözeneklilikle birlikte teorik değere yakın bir yoğunluğa (yaklaşık 3,21 g/cm³) sahiptir. Yüzey pürüzlülüğü (Ra), müşterinin proses gereksinimlerine göre ayarlanabilir, böylece yeterli mekanik kilitleme sağlanırken partikül üretim kaynağı haline gelmesi önlenir.

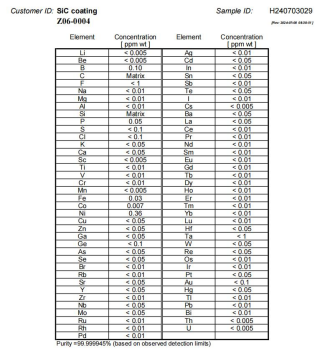

Şekil 2 – CVD SiC Kaplama için GDMS Denetim Raporu

4. Örnek Olay İncelemesi: Kaplama Verimini %50'den %90'a Artırmak İçin Kenar Sararmasının Çözümü

Temel Sonuç:Mikro gerilimi ortadan kaldırmak için başlangıç ​​biriktirme hızını ve akış alanını hassas bir şekilde kontrol eden VeTek, müşterinin MOCVD grafit tutucusunun kaplama verimini yaklaşık %50'den %90'a yükseltti ve hizmet ömrünü önemli ölçüde uzattı.

Bu, üretim hattında yaşanan gerçek bir hikaye. Müşteri, bazı grafit tutucularda kenar sararması ve soyulma eğilimi olduğunu, bunun da yüksek hat bakım maliyetleri ve levha riskiyle birlikte partinin genel kaplama veriminin uzun süre %50 civarında seyretmesine neden olduğunu bildirdi.

Dr. Xiao liderliğindeki teknik ekibin müdahalesinin ardından iki yöne odaklanıldı: Birincisi, başlangıç ​​aşamasındaki kaplama hızı çok hızlıydı ve kaplamada iç gerilim birikmesine neden oluyordu; ikincisi, kenar ve merkez bölgeler arasındaki akış alanı farklılıkları, yerel aşırı kalınlığa veya az kalınlığa yol açtı. MTS/H₂ oranı, biriktirme sıcaklığı profili ve fikstür akış alanı tasarımı optimize edilerek mikro gerilim etkili bir şekilde ortadan kaldırıldı. Sonuçta, bu partinin ve sonraki üretimin kaplama verimi %90'ın üzerinde sabitlendi, müşterinin değiştirme döngüsü açıkça uzadı ve parçacık şikayetleri önemli ölçüde azaldı.

Bu vaka şunu gösteriyor: “kaplama yapabilmek” yalnızca başlangıç ​​noktasıdır; Mühendislerin önemsediği gerçek değer "sağlam kaplama, uzun süre dayanma ve parçacıkları kontrol etme"dir. Veriler herhangi bir promosyondan daha yüksek sesle konuşur.

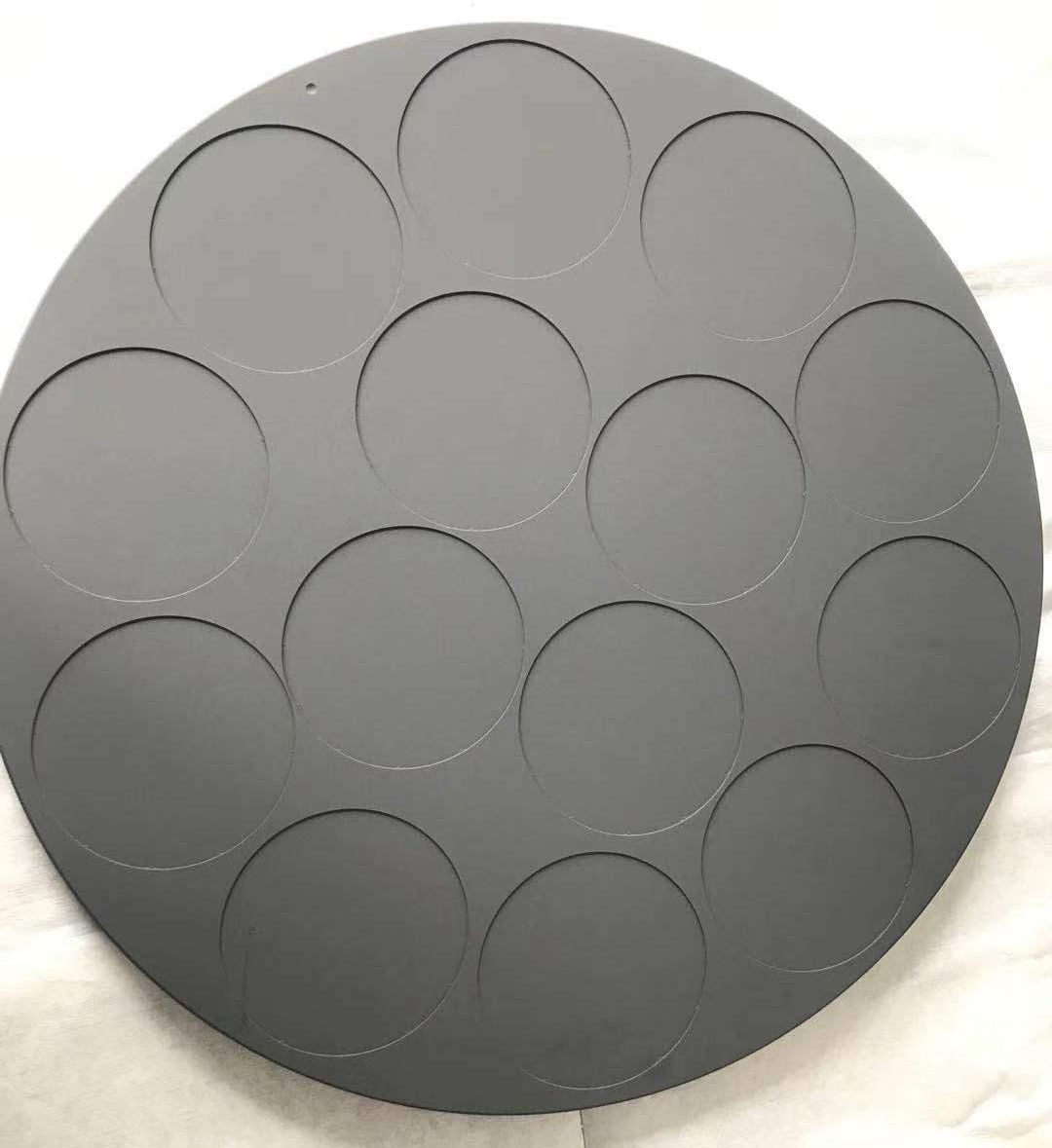

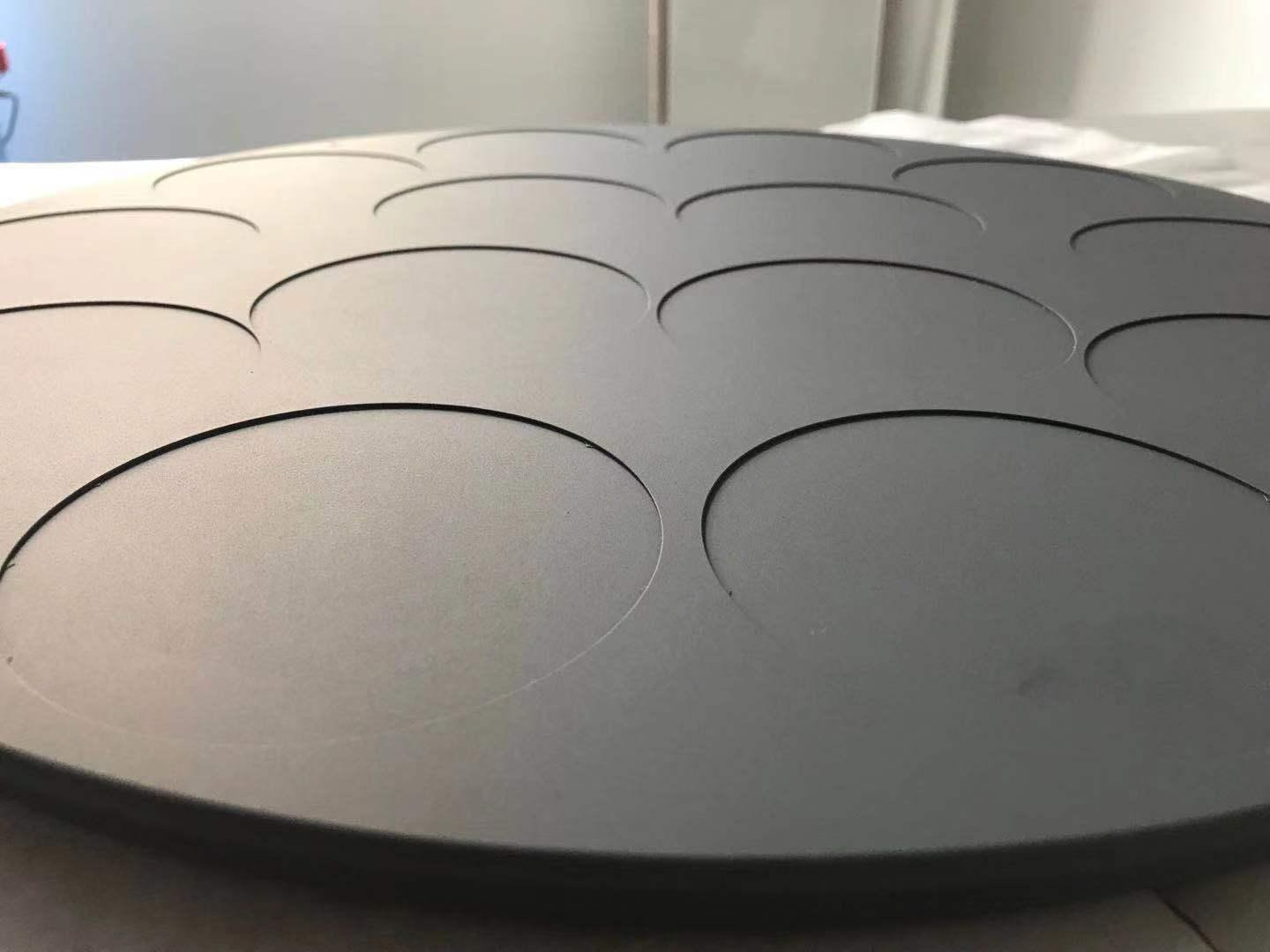

Şekil 3 - Düzgün Yüzey Rengine Sahip ve Kusursuz Yüksek Saflıkta CVD Silisyum Karbür Kaplamalı Grafit Süseptör

5. Katı SiC ve Kaplamalı Grafit Parçalar Arasındaki Farklar ve Uygulanabilir Senaryolar

Temel Sonuç:Kaplamalı grafit parçalar daha düşük maliyete ve daha hızlı termal tepkiye sahiptir; çoğu epitaksi suseptör için uygundur; Katı SiC'nin arayüz riski yoktur ve daha güçlü plazma direnci vardır; yüksek gereksinimli dağlama bileşenleri ve ultra uzun kullanım ömrü senaryoları için uygundur.

Seçim toplantılarının çoğunda şu sorun yaşanıyor: Kaplamalı grafit mi kullanmalıyız yoksa doğrudan Katı SiC'ye mi geçmeliyiz? İkisi sadece "hangisi daha iyi" ile ilgili değil, uygulama senaryosu ile toplam sahip olma maliyeti (TCO) arasındaki bir dengedir.

Kaplamalı grafit parçaların avantajları:Yüksek alt tabaka termal iletkenliği, hızlı ısınma, kontrol edilebilir maliyet; kaplama kimyasal bariyer ve partikül bastırma sağlar. Yüksek termal tekdüzelik gerektiren büyük boyutlu GaN/SiC epitaksi suseptörleri için uygundur.

Katı SiC'nin Avantajları:Kaplama-alt tabaka arayüzü olmayan, delaminasyon riski olmayan monolitik β-SiC; saflık 5N–7N'ye ulaşabilir, plazma erozyonuna karşı olağanüstü direnç gösterir, odak halkaları ve duş başlıkları gibi kritik aşındırma parçaları için uygundur ve 2000+ saate kadar kullanım ömrüne sahiptir.

6. Bileşen Tam Yaşam Döngüsü Yönetimi ve Temizleme ve Yenilemenin Değeri

Temel Sonuç:Kurulum izleme ve anormallik uyarısından profesyonel temizlik ve yenilemeye kadar kapalı döngü yönetimi oluşturmak, TCO'yu önemli ölçüde azaltabilir ve yeni parça tedarik sıklığını azaltabilir. VeTek, Aixtron/Veeco ve diğer ekipmanlar için özel temizlik hizmetleri sunmaktadır.

Birçok fabrika kaplanmış parçalara "kullan ve at" sarf malzemeleri olarak davranır. Gerçekte, profesyonel temizlik ve rejenerasyondan sonra bileşenlerin önemli bir kısmı, özellikle Aixtron ve Veeco platformları için süseptörler ve ön ısıtma halkaları olmak üzere yeni parçalara yakın parçacık seviyelerine ve termal performansa geri getirilebilir.

Basit bir yaşam döngüsü günlüğü oluşturulması önerilir: kurulum süresini, toplam çalışma saatlerini, her temizlikten sonraki yüzey durumunu ve parçacık testi sonuçlarını kaydedin. Sadece kaplamada bariz sararma, lokal delaminasyon veya kalıcı partikül fazlalığı görüldüğünde, hislere dayalı olarak zamanından önce hurdaya çıkarmak yerine değiştirme kararı tetiklenmelidir.

Şekil 4 – CVD SiC Kaplama Grafit Parça Temizleme Hizmeti

7. Tedarikçi Değerlendirme Noktaları ve VeTek Hizmet Yetenekleri

Temel Sonuç:Focus on ISO9001 system, complete inspection reports (GDMS/ICP-OES), sample support, lead-time reliability, and English technical communication capability. VeTek 7/24 destek ve yurt dışı müşteri hizmetleri deneyimine sahiptir.

Tedarikçi yeterlilik gereksinimlerinin sıkı olduğu uluslararası müşteriler veya fabrikalar için aşağıdaki noktalar özellikle kritik öneme sahiptir:

• Kalite sistemi: ISO9001, süreç kontrollü ve izlenebilir.

• Denetim yeteneği: Kaplama ve alt tabaka için eksiksiz malzeme analiz raporları sağlayın.

• Numuneler ve teslim süresi: Numune değerlendirmesini destekleyin; standart ürünler hızlı bir şekilde gönderilir, özel parçalar genellikle 3-6 hafta içinde gönderilir, acil siparişler müzakere üzerine hızlandırılabilir.

• Teknik iletişim: Hem satış hem de mühendislik ekipleri İngilizce olarak akıcı bir şekilde iletişim kurabilir, bu da yurtdışı müşteriler için iletişim maliyetini azaltır.

• Satış sonrası müdahale: Kaplama veya bileşenlerde anormallikler görüldüğünde teknik destek ve arıza analizi yardımı sağlayın.

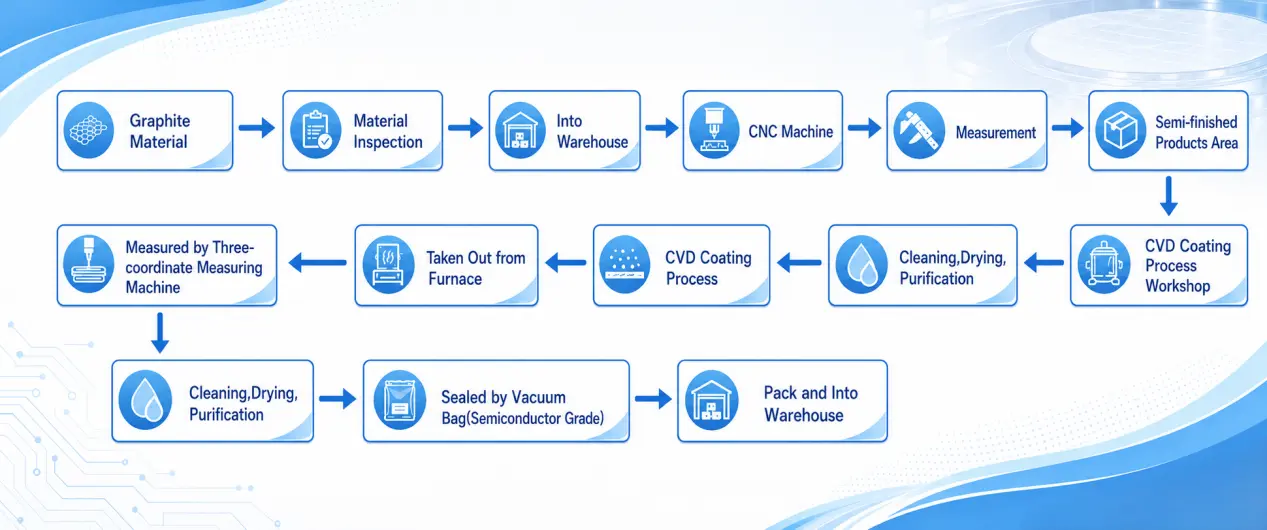

Şekil 5 – VeTek Ürün Siparişi Tam Süreci

8. SSS

(1). Ürün çizimlere dayalı tam özelleştirmeyi destekliyor mu? Hangi ana ekipmanla eşleşebilir?

Evet. Can customize susceptor, preheat ring, diversion ring, halfmoon, focus ring, etc., compatible with platforms such as Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Saflık nasıl garanti edilir? Metal safsızlıkları hangi seviyede kontrol ediliyor?

Kaplama ve bileşen saflığı 5 ppm'den düşük olabilir, bazıları %99,99995'e ulaşabilir. Tam raporlarla birlikte izleme analizi için ICP-OES, GDMS ve diğer ekipmanlar kullanılır.

(3). CVD SiC/TaC kaplamaların kalınlık bütünlüğü ve hizmet ömrü ne durumda?

Kalınlık tekdüzeliği tipik olarak ±%5, kalınlık 100–200 μm aralığında kontrol edilir. Uygun işlem pencereleri altında GaN MOCVD suseptör ömrü 500–1000 saat aralığına ulaşabilir; ultra yüksek sıcaklık senaryoları TaC veya Katı SiC'ye geçmeyi gerektirir.

(4). Örnek testi destekleniyor mu? Toplu siparişler için tipik teslim süresi nedir?

Örnek değerlendirme desteklenmektedir. Standart ürünler hızlı bir şekilde sevk edilebilmektedir; özel parçaların yapımı, tasarımın karmaşıklığına ve hacmine bağlı olarak genellikle 3-6 hafta sürer. Acil siparişler müzakere üzerine hızlandırılabilir.

(5). Hangi kalite sistem sertifikaları mevcut? Denetim raporları ve satış sonrası destek sağlanabiliyor mu?

ISO9001 kalite yönetim sistemi mevcuttur. 7/24 online teknik desteğin yanı sıra malzeme ve kaplama analiz raporları da sağlanabilmektedir. Yurtdışı müşteriler için İngilizce iletişim kusursuzdur.

9. Özet ve Sonraki Adımlar

Seçim hiçbir zaman "en pahalı olanı seçmek" veya "en kalın olanı seçmek" ile ilgili değildir; "ekipmanınız, proses pencereniz ve parçacık bütçeniz kapsamında en iyi performans ve maliyet dengesine sahip çözümü bulmak" ile ilgilidir. Bu el kitabının hızla bir karar çerçevesi oluşturmanıza yardımcı olacağını umuyoruz: önce sıcaklığa ve atmosfere bakın, ardından kaplamayı veya Katı SiC'yi eşleştirin ve son olarak kullanım ömrünü ve parçacık performansını verilerle doğrulayın.

Aixtron, Veeco veya diğer platformlarda tutucular, ön ısıtma halkaları veya sıcak bölge bileşenleri için değiştirme çözümleri değerlendiriyorsanız doğrudan VeTek teknik ekibiyle iletişime geçebilirsiniz. Çizimlerinize veya mevcut yedek parçalara dayalı olarak özelleştirme önerileri, numune desteği ve eksiksiz denetim raporları sağlayabiliriz. Dr. Xiao ve mühendislik ekibi, termal alan optimizasyonu veya özel yapı geliştirme ihtiyaçlarınızı istediğiniz zaman sizinle görüşmeye hazırdır.

Ürün detayları ve daha fazla teknik bilgi için lütfenbize Ulaşın.

Ana Referanslar ve Veri Kaynakları

1. VeTek Semiconductor dahili mühendislik verileri — GaN MOCVD işlemi altında SiC kaplı grafit tutucu ömrü 500–1000 saattir, kenar sararması çözüldükten sonra kaplama verimi %50'den %90'a çıkmıştır ve diğer pratik durumlar [1].

2. T/CASME 2000-2025 Yarı İletken Epitaksi için Silisyum Karbür Kaplı Grafit Süseptörler için Teknik Şartname — Yarı iletken epitaksi ürünlerine uygulanabilen, yüksek saflıkta izostatik grafit substratlar üzerinde CVD işlemiyle hazırlanan SiC kaplı grafit suseptörler için teknik gereksinimleri belirtir.

3. T/CASME 2085-2025 Silisyum Karbür Kristal Büyümesi için Tantal Karbür Kaplamalı Ürünlere İlişkin Teknik Şartname — SiC kristal büyüme senaryolarında TaC kaplı grafit ürünlere yönelik teknik spesifikasyon.

4. Nakamura ve diğerleri, "Grafit substratlar üzerinde sinterlenmiş tantal karbür kaplamalar: Toplu ve epitaksiyel büyüme için son derece güvenilir koruyucu kaplamalar," Applied Physics Letters, Cilt. 106, 082108, 2015. — TaC kaplamaların, yüksek sıcaklık (>2000°C) ve son derece korozif atmosferler altında grafit alt katmanları etkili bir şekilde koruyabildiğini ve SiC kaplamalarla net bir performans sınırı oluşturduğunu doğrular.

5. Wang ve diğerleri, "Kömürleşmiş tampon katmanının Si üzerinde SiC büyümesi üzerindeki etkileri" Journal of Crystal Growth, Cilt. 199, s. 564–567, 1999. — Scopus ve Web of Science tarafından indekslenen SiC CVD büyüme sürecinde tampon katman etkilerini ve yüzey morfolojisi kontrolünü tartışır.

Not: Metindeki kullanım ömrü ve performans verileri tipik referans değerleridir. Gerçek performans belirli proses koşullarından, ekipman durumundan ve bakım seviyesinden etkilenir. Lütfen gerçek ölçümlerle doğrulayın.

Yazar:VeTek Yarı İletken Teknik Mühendislik Ekibi (Dr. Xiao'nun rehberliğinde tamamlandı)
