CVD TaC Neden Üçüncü Nesil Yarı İletkende "Yüksek Sıcaklık Zırhını" Kaplıyor?

SiC kristal büyütme fırınının içindeki ortam, yarı iletken üretiminde en az bağışlayıcı olanlardan biridir: sıcaklıklar 2400°C'yi aşar, hidrojen ve amonyak konsantrasyonları yükselir ve grafit bileşenler sürekli olarak parçacık saçma ve yabancı maddeleri açığa çıkarma riskiyle karşı karşıyadır. Proses mühendisleri uzun zamandır aşırı ısıya, agresif kimyaya ve kirlenmeye aynı anda dayanabilecek bir malzeme çözümü arıyorlardı.

CVD tantal karbür (TaC) kaplama, 3880°C erime noktası, NH₃'de yalnızca 0,2 μm/saat ve H₂'de 0,1 μm/saat aşındırma oranları ve ppb cinsinden ölçülen kritik safsızlık seviyeleriyle sessizce bu yanıt haline geldi. Ancak bunu gerçekten cazip kılan şey, üretim alanında olup bitenlerdir: Mikro boru kusur yoğunluğu %90'ın üzerinde düşer, toplam kristal safsızlık içeriği %70'in üzerinde düşer ve direnç 2 ila 3 kat artar.
Peki TaC kaplama bunu tam olarak nasıl başarıyor? Performans avantajları nereden geliyor? Hangi gerçek dünya uygulamalarında en fazla değeri sağlıyor? Peki piyasa hangi yöne gidiyor? Bu makale, CVD TaC kaplamanın teknik ilkelerini, temel özelliklerini, temel uygulama senaryolarını ve endüstri eğilimlerini sistematik olarak incelemektedir.

1. CVD TaC Kaplama Nedir?

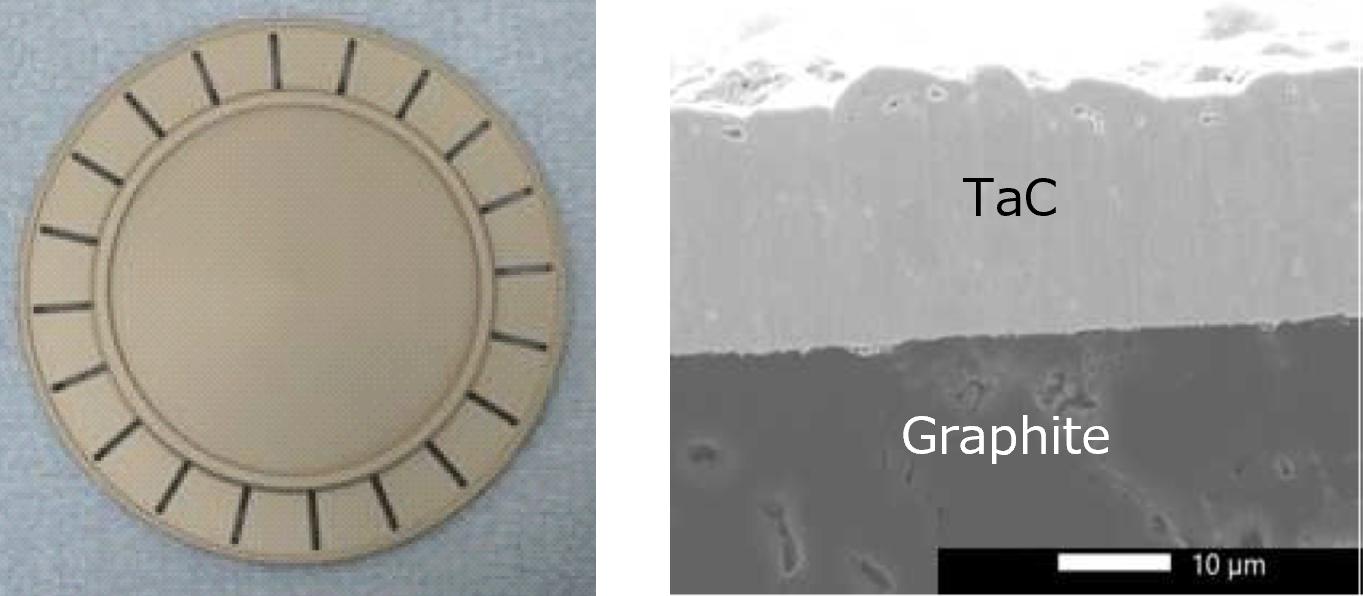

Özünde, CVD TaC kaplama, kimyasal buhar biriktirme kullanılarak yüksek saflıkta grafit yüzeyler üzerine biriktirilen, ayırt edici altın sarısı görünüme sahip bir seramik bileşik olan tantal karbürden (TaC) oluşan koruyucu bir katmandır. Malzemenin kendisi, bir arada bulunması zor olan özelliklerin bir kombinasyonunu beraberinde getiriyor: 3880°C erime noktası, 15-19 GPa aralığında sertlik, güçlü kimyasal inertlik ve agresif proses ortamlarında iyi dayanabilen korozyona karşı direnç.

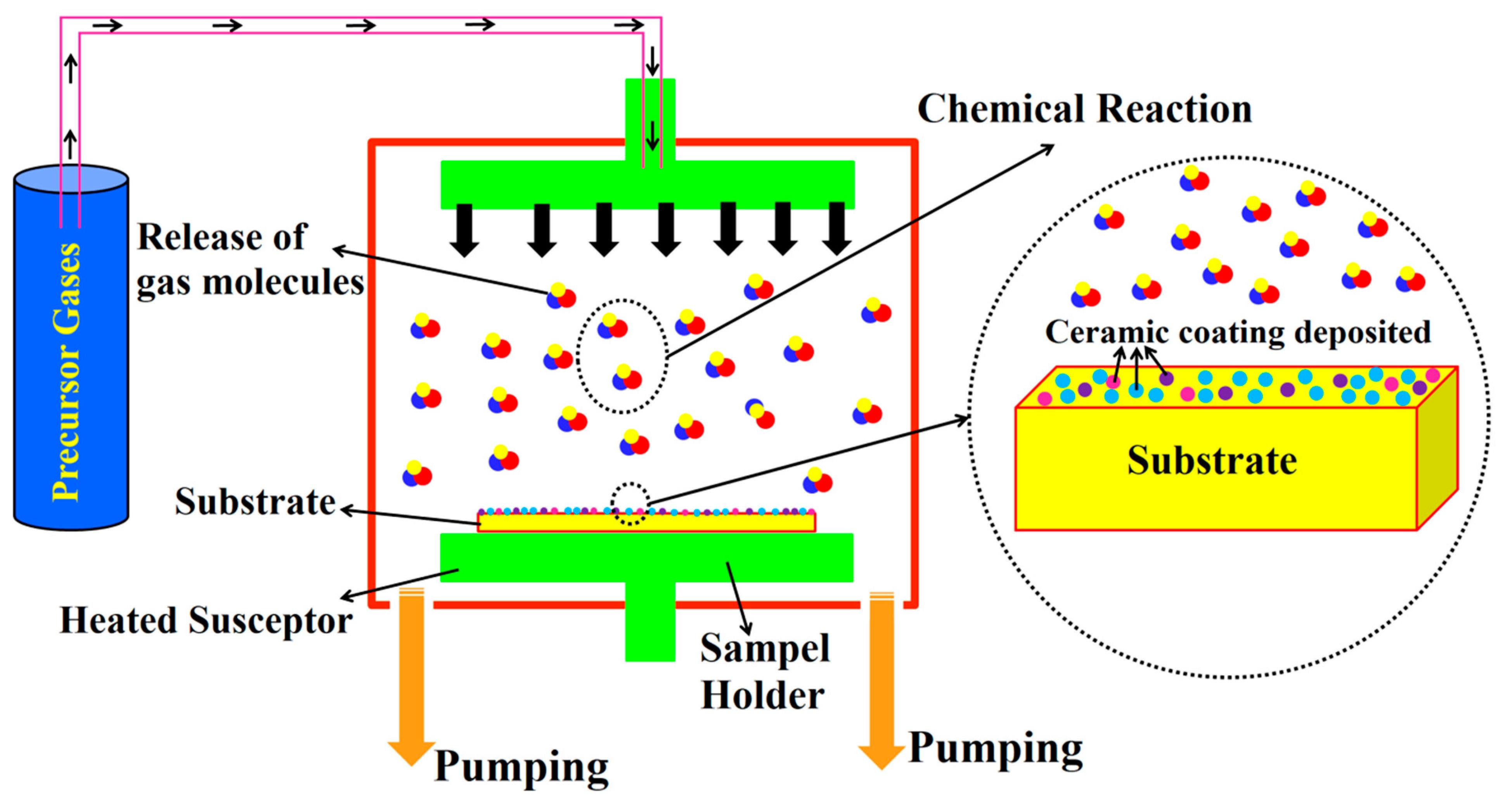

TaC kaplamaları üretmenin çeşitli yolları arasında CVD en olgun yol olmaya devam ediyor. Ayrıntılı olarak belirtildiği gibi tipik tarif, argon ve hidrojen tarafından ısıtılmış bir odaya taşınan tantal ve karbon öncüleri olarak tantal pentaklorür (TaCl₅) ve propilen (C₃H₆) ile başlar. Buharlaşan TaCl₅ grafit yüzeyine ulaştığında adsorbe olur ve bir dizi ayrışma ve rekombinasyon reaksiyonuna girer. Oluşan şey sadece bir yüzey tabakası değil, aynı zamanda erimiş tuz veya sol-jel işleme gibi alternatif yöntemlerle elde edilebilecek olandan çok daha tekdüze ve bileşim açısından kontrol edilebilir olan yoğun, iyi yapışmış bir kaplamadır.

2. CVD TaC Kaplamanın Temel Performans Avantajları

2.1 Son derece yüksek termal stabilite
CVD TaC kaplama 3880°C'de erir, böylece 2200°C'nin üzerinde bile yapısal olarak sağlam kalır. Bu, onu SiC kristal büyümesi ve MOCVD gibi zorlu yarı iletken işlemler için (normal SiC kaplamaların işler çok ısındığında bozulma eğilimi gösterdiği yerler) iyi bir seçim haline getiriyor.

2.2 Üstün kimyasal korozyon direnci
Bu kaplama hidrojen, amonyak, klorürler ve silikon buharı gibi aşındırıcı proses gazlarına karşı oldukça dayanıklıdır. SiC kaplamalarla karşılaştırıldığında, yüksek sıcaklıktaki yarı iletken ortamlarda grafit bozulmasını ve parçacık kirlenmesini azaltır. Sonuç? Daha iyi proses stabilitesi ve daha yüksek levha verimi.

2.3 İyi mekanik sertlik ve termal şok direnci
CVD TaC kaplama serttir ve grafit alt katmanlara güçlü bir şekilde yapışır, bu nedenle yavaş aşınır ve termal şoklarla iyi başa çıkar. Çatlamadan veya soyulmadan tekrarlanan hızlı ısıtma ve soğutma döngülerini gerçekleştirebilir. Bu, daha uzun bileşen ömrü ve daha hızlı süreç artış hızları anlamına gelir.

2.4 Ultra yüksek saflık ve kirlilik önleme
TaC kaplamanın safsızlık seviyeleri çok düşüktür ve katı bir difüzyon bariyeri görevi görür; kirleticilerin grafit alt tabakadan büyüme ortamına geçmesini engeller. Bu, kristal kusurlarının azaltılmasına yardımcı olur, yabancı maddeleri dışarıda tutar ve SiC kristallerinin hem kalitesini hem de direncini artırır.

3. CVD TaC Kaplamanın Tipik Uygulama Senaryoları

3.1 SiC Tek Kristal Büyümesi (PVT Yöntemi)
SiC tek kristallerinin PVT büyütme sürecinde, potalar, kılavuz halkalar ve tohum kristal tutucular gibi önemli grafit bileşenlerine TaC kaplama uygulanır. Fan ve arkadaşlarının araştırması. TaC kaplamanın yalnızca fiziksel koruma sağlamakla kalmayıp aynı zamanda düşük emisyon özellikleri sayesinde kristal büyüme arayüzündeki sıcaklık gradyanını düzenlediğini, radyal sıcaklık tekdüzeliğini iyileştirdiğini, SiC süblimasyon stokiyometrisini koruduğunu, safsızlık göçünü bastırdığını ve enerji tüketimini azalttığını gösterir. Meng ve arkadaşlarının araştırması. Journal of Crystal Growth'da ayrıca TaC kaplı grafit röle halkası ve grafit kağıdı içeren bir pota yapısı kullanılarak büyütülen kristal külçenin, kristal mükemmelliği ve arayüz şekli açısından üstün özellikler gösterdiği doğrulanıyor. Gerçek ölçümler, TaC kaplı potalarla büyütülen kristal külçelerin çap sapmasının ≤%2 olduğunu ve kristal yüzey düzlüğünün (RMS) %40 oranında iyileştirildiğini göstermektedir.

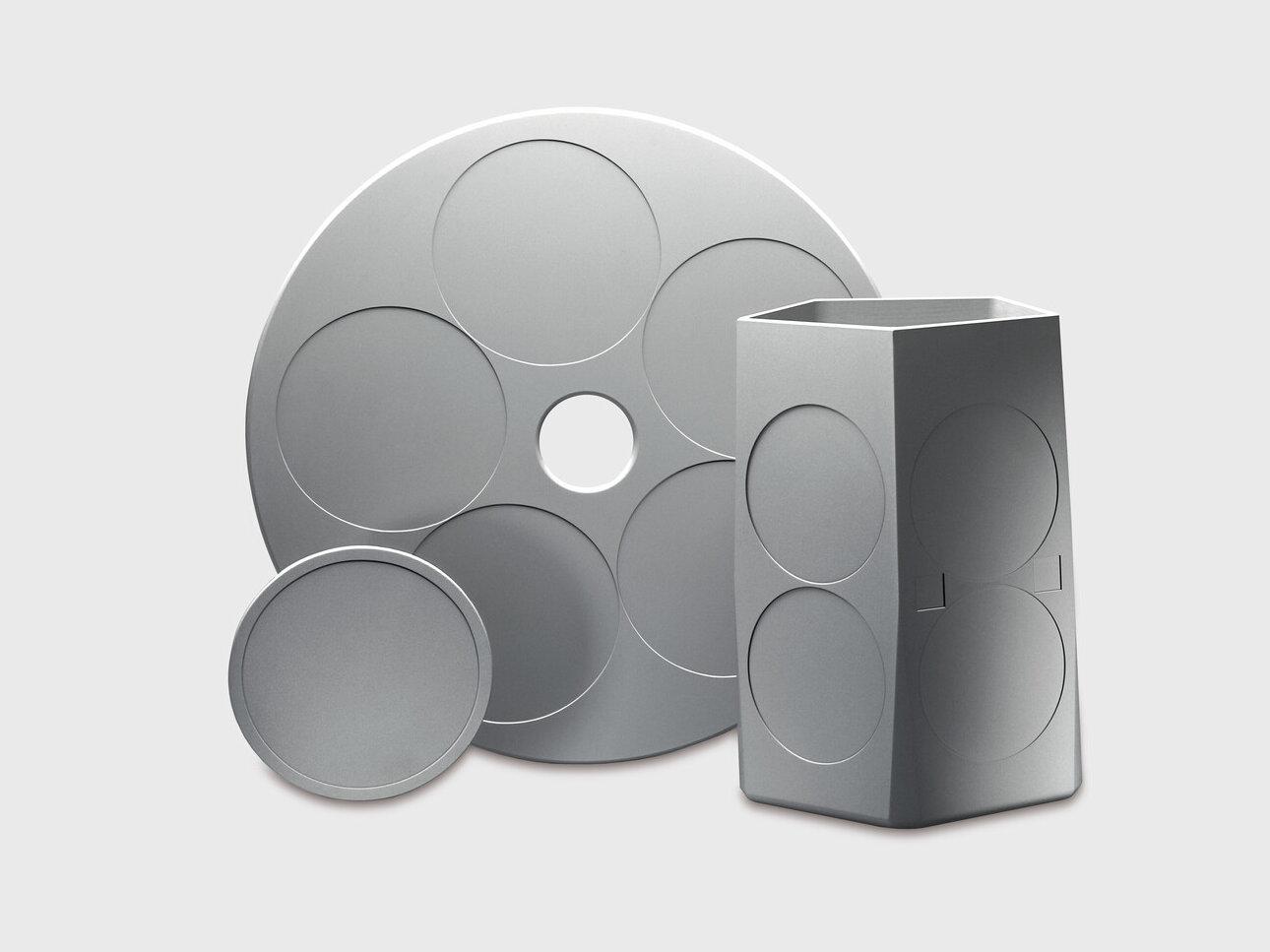

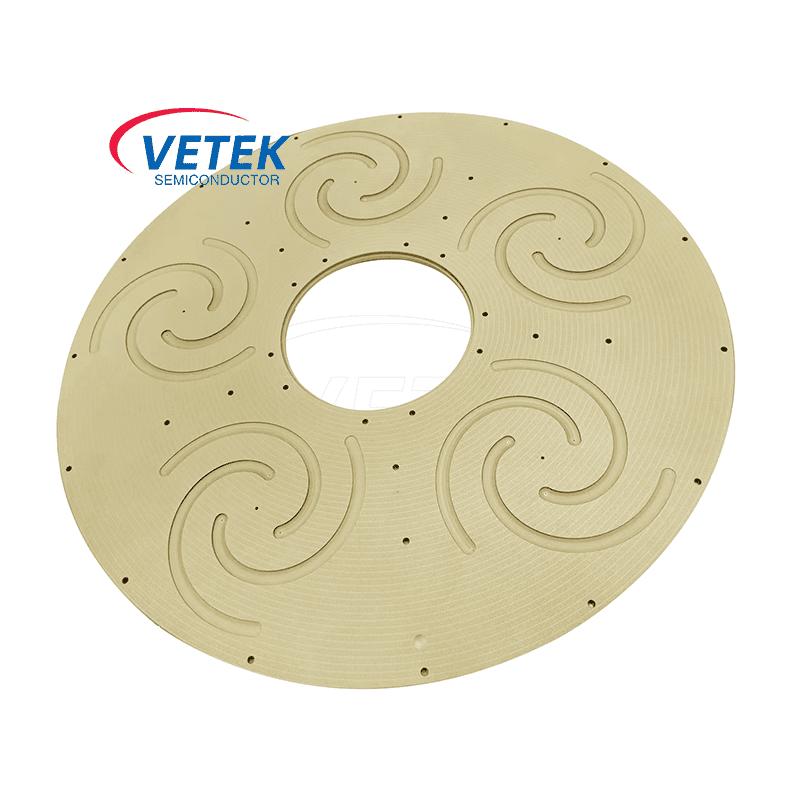

3.2 GaN/SiC Epitaksiyel Büyüme
GaN ve SiC epitaksi için CVD reaksiyon odalarında TaC kaplama, levha taşıyıcıları, uydu diskleri, nozullar ve sensörler gibi bileşenlere yaygın olarak uygulanır. Bu bileşenlerin yüksek sıcaklıkta ve aşındırıcı ortamlarda uzun süre çalışması gerekir ve TaC kaplama, bunların hizmet ömrünü önemli ölçüde uzatabilir ve proses verimini artırabilir. Aixtron G5 gibi MOCVD ekipmanlarında TaC kaplamanın proses stabilitesini sağlamada önemli bir malzeme olduğu kanıtlanmıştır.

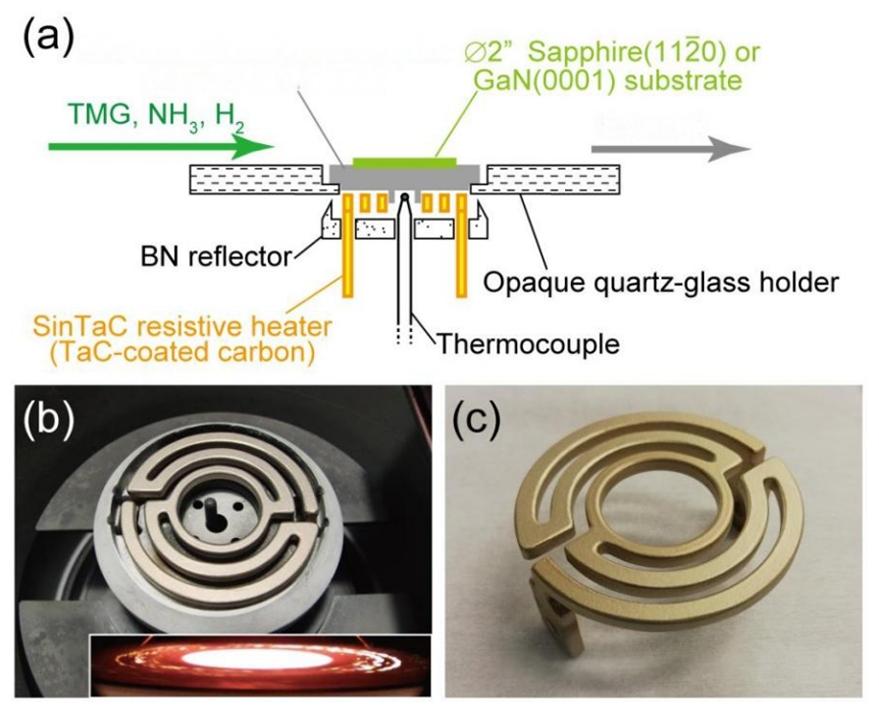

3.3 MOCVD Sistem Isıtıcıları
TaC kaplı grafit ısıtıcılar MOCVD sistemlerinde başarıyla uygulanmıştır. Geleneksel pBN kaplı ısıtıcılarla karşılaştırıldığında, TaC ısıtıcılar daha iyi ısıtma verimliliği ve homojenlik sağlar, güç tüketimini azaltır ve daha düşük yüzey emisyonları (0,3) nedeniyle termal alan bütünlüğünün iyileştirilmesine yardımcı olur. Fan ve arkadaşlarının araştırmasına göre, TaC kaplamanın düşük emisyon özelliği yalnızca kristal büyümesi için sıcaklık homojenliğini arttırmakla kalmıyor, aynı zamanda GaN epitaksiyel birikiminin kalitesini de arttırıyor.

3.4 Yüksek Sıcaklık Endüstriyel Uygulamaları
TaC kaplama, yarı iletken alanının ötesinde, dirençli ısıtma elemanları, enjeksiyon nozülleri, koruma halkaları ve sert lehimleme armatürleri gibi yüksek sıcaklıktaki endüstriyel bileşenler için de kullanılabilir ve ısı direnci ve korozyon direncindeki kapsamlı avantajlarından tam olarak yararlanır.

4. CVD TaC ve SiC Kaplama: Nasıl Seçilir?

Yarı iletken endüstrisinde CVD SiC ve CVD TaC, grafit bileşenler için en yaygın kullanılan iki koruyucu kaplamadır. Seçim, spesifik proses sıcaklığı gereksinimlerine bağlıdır.

CVD SiC Kaplama:LED epitaksiyel tepsiler ve monokristal silikon epitaksiyel tepsiler gibi orta ila yüksek sıcaklık senaryolarında yaygın olarak kullanılan, düşük termal genleşme katsayısı, iyi yapısal stabilite ve 1800°C'nin altındaki ortamlarda maliyet avantajları.

CVD TaC Kaplama:Daha yüksek termal stabilite (SiC için erime noktası 3880°C'ye karşı ~2700°C), daha güçlü kimyasal inertlik, özellikle SiC tek kristal büyümesi ve GaN epitaksi gibi 2000°C'nin üzerindeki ultra yüksek sıcaklık ve oldukça aşındırıcı ortamlar için uygundur.

Basitçe söylemek gerekirse:Proses sıcaklıkları 1800°C'yi aştığında, özellikle hidrojen ve amonyak gibi aşındırıcı gazlar söz konusu olduğunda TaC kaplama üstün bir seçimdir.

5. Pazar Beklentileri ve Endüstri Eğilimleri

SiC tek kristal büyümesinin ve epitaksinin hızlı genişlemesi, TaC kaplamalara olan talebi keskin bir şekilde yukarı çekiyor. Son zamanlarda yapılan iki pazar araştırması, pazarın önemli ölçüde büyümenin eşiğinde olduğuna işaret ediyor. QYResearch, Küresel TaC Kaplama Piyasası Görünümü, 2031 Derinlemesine Analiz ve Tahmininde, 2024 küresel tantal karbür kaplama pazarını yaklaşık 45 milyon ABD Doları olarak tahmin ediyor ve bu pazarın 2031 yılına kadar 142 milyon ABD Dolarına ulaşacağını öngörüyor; bu da yıllık %17,9'luk bir bileşik büyüme oranıdır. Global Info Research'ün rakamları da aynı aralıkta yer alıyor; 2024 pazarının kabaca 47 milyon ABD doları olacağını tahmin ediyor ve 2031 yılına kadar 143 milyon ABD dolarına çıkacağını öngörüyor; bu da %17,5'lik bir Bileşik Büyüme Oranı anlamına geliyor. Bu tahminler arasındaki tutarlılık, TaC kaplamanın sürdürülebilir bir büyüme aşamasına girdiğine dair güven veriyor.

Bu pazarı kimin tedarik ettiğine gelince, oldukça üstte yoğunlaşmış durumda. Momentive Technologies, Tokai Carbon ve Toyo Tanso birlikte küresel gelirin yaklaşık %76'sını oluşturuyor [10]. Coğrafi olarak Kuzey Amerika pazarın kabaca %45'iyle lider konumdayken, Asya-Pasifik yaklaşık %41 ile hemen arkasından geliyor. Ancak bu bölgesel denge değişmeye başlıyor. Çinli üreticiler aradaki farkı kapatmak için büyük yatırımlar yapıyor ve VeTek Semiconductor buna bir örnek: Şirketin CVD TaC kaplama kapasitesi artık çapı 750 mm'ye kadar olan bileşenleri de kapsayacak şekilde genişliyor ve bu da onu bu ölçekte parçaları işleyebilen çok az sayıda yerli oyuncu arasına yerleştiriyor.

İleriye baktığımızda, 8 inçlik SiC alt katmanlara geçiş, üretim ekipmanlarında termal alan bütünlüğü ve kaplama güvenilirliği açısından çıtayı daha da yükseltiyor. Tek başına bu trendin TaC kaplamanın gofret üretiminde stratejik bir malzeme olarak rolünü gelecek yıllarda pekiştirmesi muhtemeldir.

6. VeTek Semiconductor'ın TaC Kaplama Teknolojisi

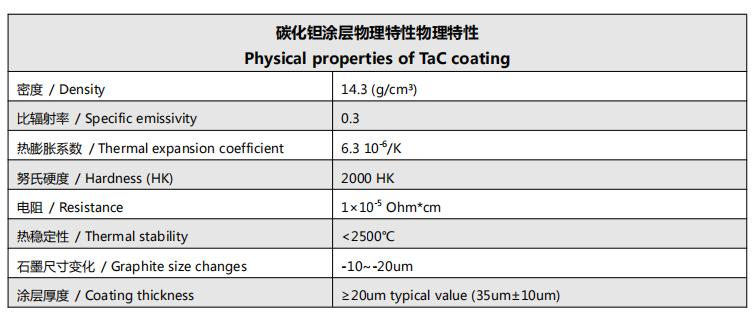

Veri kaynağı: VeTek Yarı İletken Ürün Teknik Özellikleri

VeTek'in CVD TaC kaplaması, iyi sıcaklık stabilitesi, ultra yüksek saflık, H₂/NH₃/SiH₄/Si korozyonuna karşı direnç, güçlü termal şok direnci, grafit yüzeylere yüksek yapışma ve eşit kaplama kapsamı özelliklerine sahiptir. İndüksiyonlu ısıtma sensörleri, dirençli ısıtma elemanları ve termal koruyucu parçalar gibi temel bileşenlere uygulanabilir. Şirket, grafit, seramik veya refrakter metal alt tabaka bileşenleri üretmek için gelişmiş işleme yeteneklerine sahiptir ve müşteri tarafından tedarik edilen parçalar için kaplama hizmetlerinin yanı sıra SiC veya TaC seramik kaplamaların tek elden şirket içinde işlenmesini sağlar.

7. Sonuç

Üçüncü nesil yarı iletken endüstrisi daha büyük boyutlara (8 inç), daha yüksek güç yoğunluğuna ve daha düşük maliyetlere doğru hızlandıkça, üretim süreçlerinde malzeme performansına yönelik talepler giderek daha katı hale geliyor. Son derece yüksek erime noktası, olağanüstü kimyasal inertliği ve mükemmel mekanik özellikleriyle CVD TaC kaplama, 2000°C'nin üzerindeki yüksek sıcaklıktaki yarı iletken işlemler için "altın standart" haline geliyor. SiC tek kristal büyümesinden GaN epitaksisine, MOCVD ısıtıcılardan levha taşıyıcılara kadar TaC kaplama, yarı iletken üretimi için vazgeçilmez bir malzeme temeli sağlar.

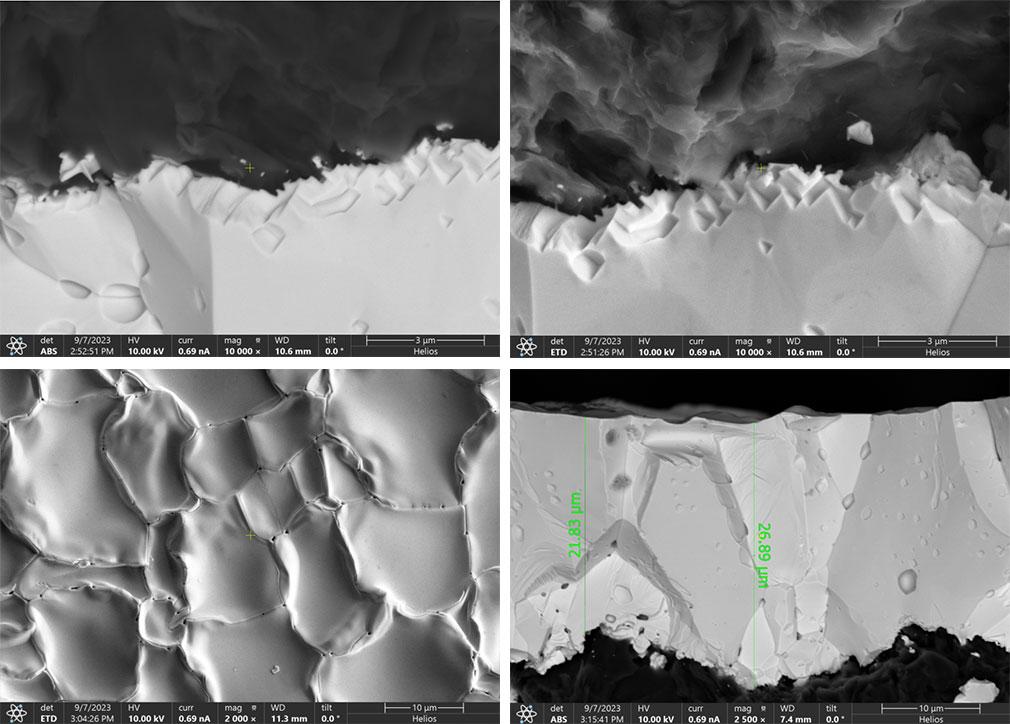

VeTek Semiconductor, sürekli Ar-Ge yatırımı ve teknolojik yineleme yoluyla küresel müşterilere yüksek kaliteli CVD TaC kaplama ürünleri ve özelleştirilmiş çözümler sunmaya kendini adamıştır. Ayrıntılı teknik verilere, SEM kesit analizine veya özel çizim değerlendirmesine ihtiyacınız varsa lütfen bizimle iletişime geçmekten çekinmeyin.

Referanslar

[1] Sun, J., Zhang, Q. ve Li, X. (2021).Karbon malzemeler üzerindeki tantal karbür kaplamalara ilişkin araştırma ilerlemesi. Malzeme Biliminde İlerleme.(ScienceDirect'te mevcuttur)

[2] Kim, D.Y., ve diğerleri. (2016).TaCl₅-C₃H₆-Ar-H₂ Sisteminden Tantal Karbürün Kimyasal Buhar Birikimi. Kore Seramik Derneği Dergisi, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Farklı zorlu koşullar altında grafit bazlı TaC kaplamaların mikro yapısının ve mekanik özelliklerinin gelişimi üzerine çalışma. Alaşımlar ve Bileşikler Dergisi, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S.I., ve diğerleri. (2019).TaC Kaplamanın SiC PVT Proses Kontrolü ve Kristal Kalitesi Üzerindeki Etkisinin Araştırılması. Ortak araştırma verileri,Dong-Eui Üniversitesi, Güney Kore.

[5] Meng, J., ve ark. (2022).Büyük boyutlu SiC tek kristalinin büyümesi için pota yapısını optimize ederek büyüme kalitesinin kontrolü. Kristal Büyüme Dergisi,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYAraştırma. (2025).Küresel TaC Kaplama Piyasası Görünümü, Derinlemesine Analiz ve 2031'e Tahmin.
