Katı CVD SiC Odak Halkalarının Üretimi: Grafitten Yüksek Hassasiyetli Parçalara

Hassasiyet ve aşırı ortamların bir arada var olduğu yarı iletken üretiminin riskli dünyasında Silisyum Karbür (SiC) odak halkaları vazgeçilmezdir. Olağanüstü termal dirençleri, kimyasal stabiliteleri ve mekanik dayanıklılıklarıyla bilinen bu bileşenler, gelişmiş plazma aşındırma işlemleri için kritik öneme sahiptir.

Yüksek performanslarının ardındaki sır, Katı CVD (Kimyasal Buhar Biriktirme) teknolojisinde yatmaktadır. Bugün, ham grafit alt tabakadan fabrikanın yüksek hassasiyetli "görünmez kahramanına" kadar zorlu üretim yolculuğunu keşfetmeniz için sizi perde arkasına götürüyoruz.

I. Altı Temel Üretim Aşaması

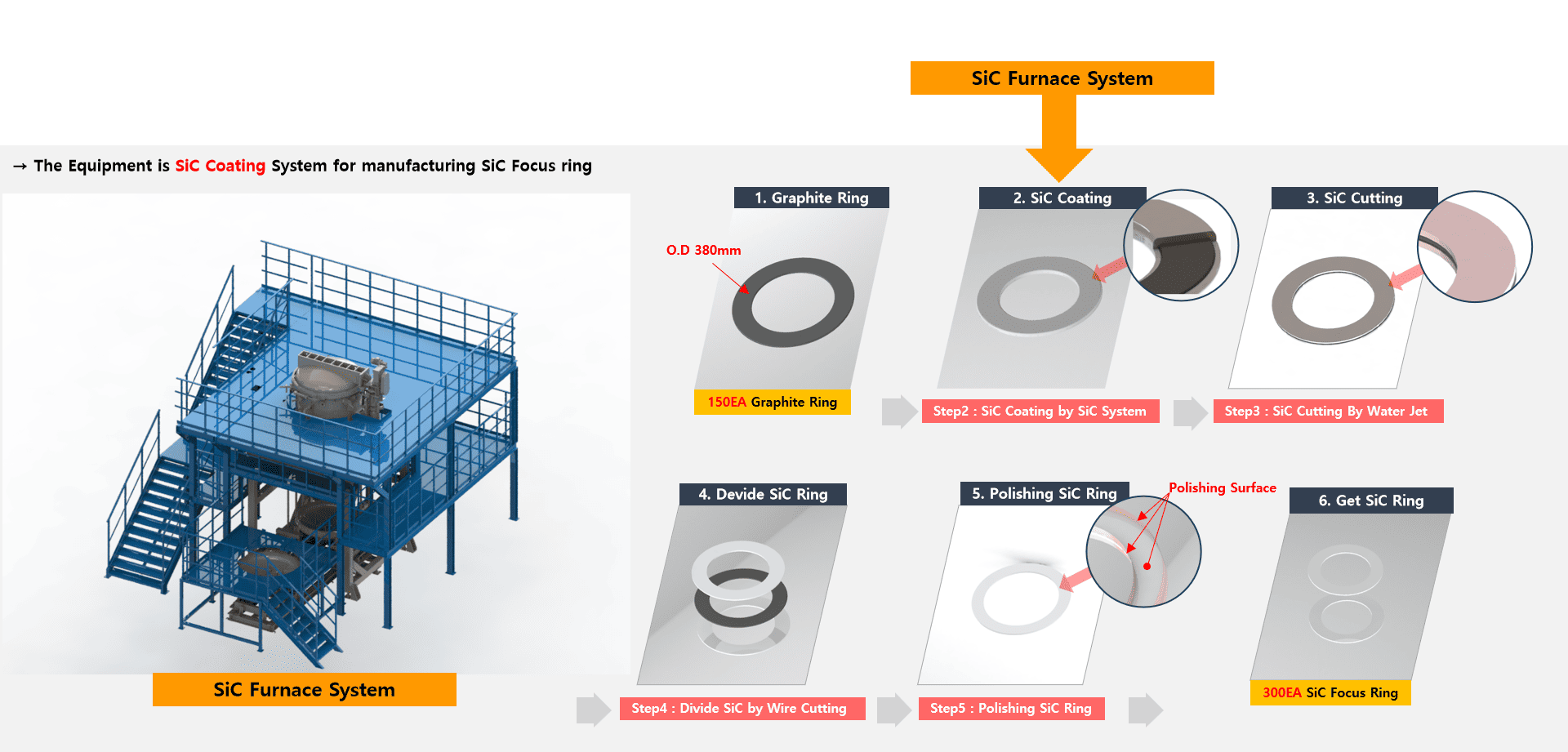

Katı CVD SiC odak halkalarının üretimi oldukça senkronize altı adımlı bir süreçtir:

• Grafit Substrat Ön İşlemi
• SiC Kaplama Biriktirme (Çekirdek İşlem)
• Su Jeti Kesim ve Şekillendirme
• Tel Kesme Ayırma
• Hassas Parlatma
• Nihai Kalite Kontrol ve Kabul

Olgun bir süreç yönetimi sistemi sayesinde, 150 grafit alt tabakadan oluşan her parti, yaklaşık 300 tamamlanmış SiC odak halkası üretebilir ve bu da yüksek dönüşüm verimliliği gösterir.

II. Derin Teknik İnceleme: Hammaddeden Bitmiş Parçaya

1. Malzeme Hazırlığı: Yüksek Saflıkta Grafit Seçimi

Yolculuk birinci sınıf grafit halkaların seçilmesiyle başlar. Grafitin saflığı, yoğunluğu, gözenekliliği ve boyutsal doğruluğu, sonraki SiC kaplamanın yapışmasını ve homojenliğini doğrudan etkiler. İşlemeden önce, her alt tabaka saflık testinden ve boyut doğrulamasından geçirilir ve böylece çökeltiye sıfır yabancı maddenin karışması sağlanır.

2. Kaplama Biriktirme: Katı CVD'nin Kalbi

CVD süreci, özel SiC fırın sistemlerinde yürütülen en kritik aşamadır. İki zorlu aşamaya ayrılmıştır:

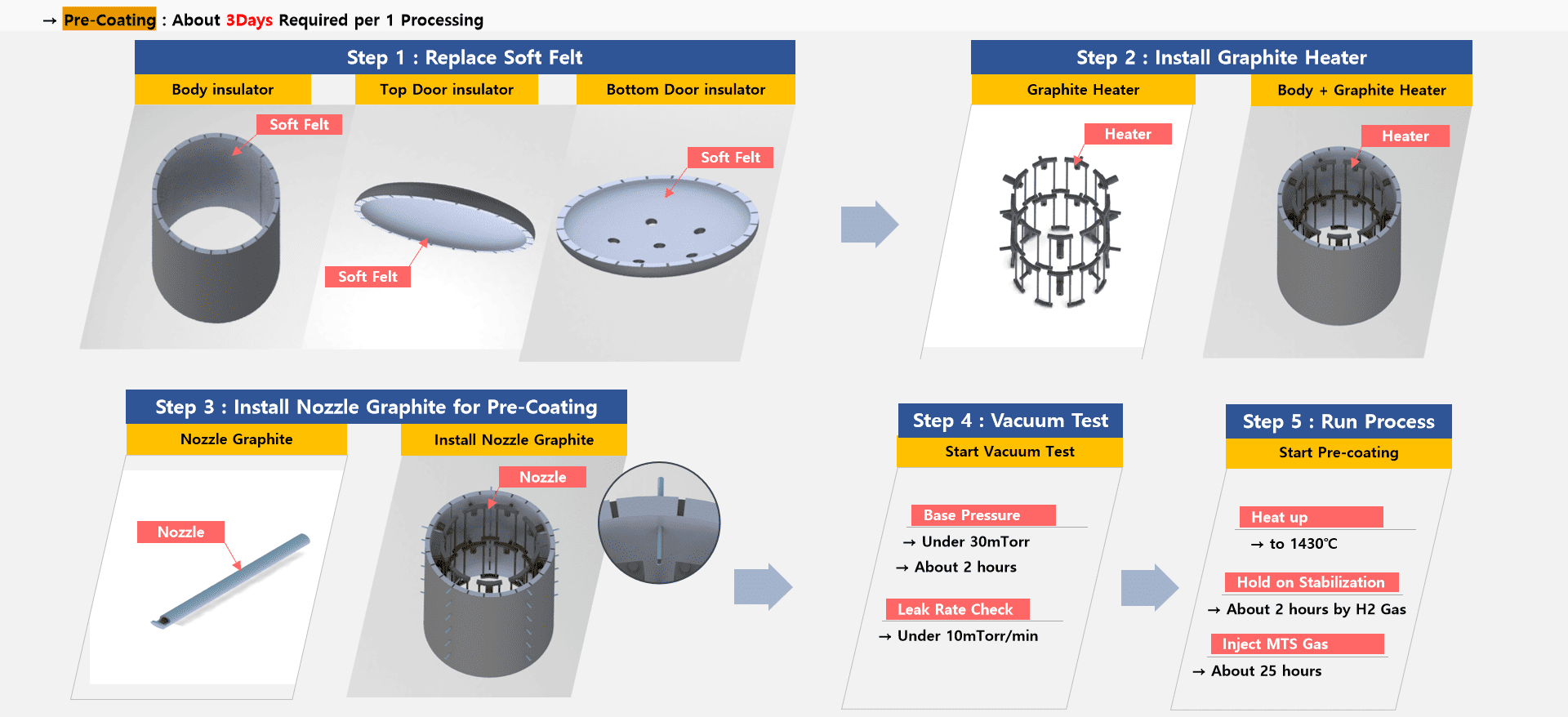

(1) Ön Kaplama Süreci (~3 Gün/Toplu):

• Kurulum: Termal tutarlılığı sağlamak için yumuşak keçe yalıtımını (üst, alt ve yan duvarlar) değiştirin; Grafit ısıtıcılar ve özel ön kaplama nozulları takın.
• Vakum ve Sızıntı Testi: Mikro sızıntıları önlemek için odanın 10 mTorr/dakikanın altında bir sızıntı oranıyla 30 mTorr'un altında bir temel basınca ulaşması gerekir.
• İlk Biriktirme: Fırın 1430°C'ye ısıtılır. 2 saatlik H₂ atmosferi stabilizasyonunun ardından, ana kaplama için üstün yapışma sağlayan bir geçiş katmanı oluşturmak üzere 25 saat boyunca MTS gazı enjekte edilir.

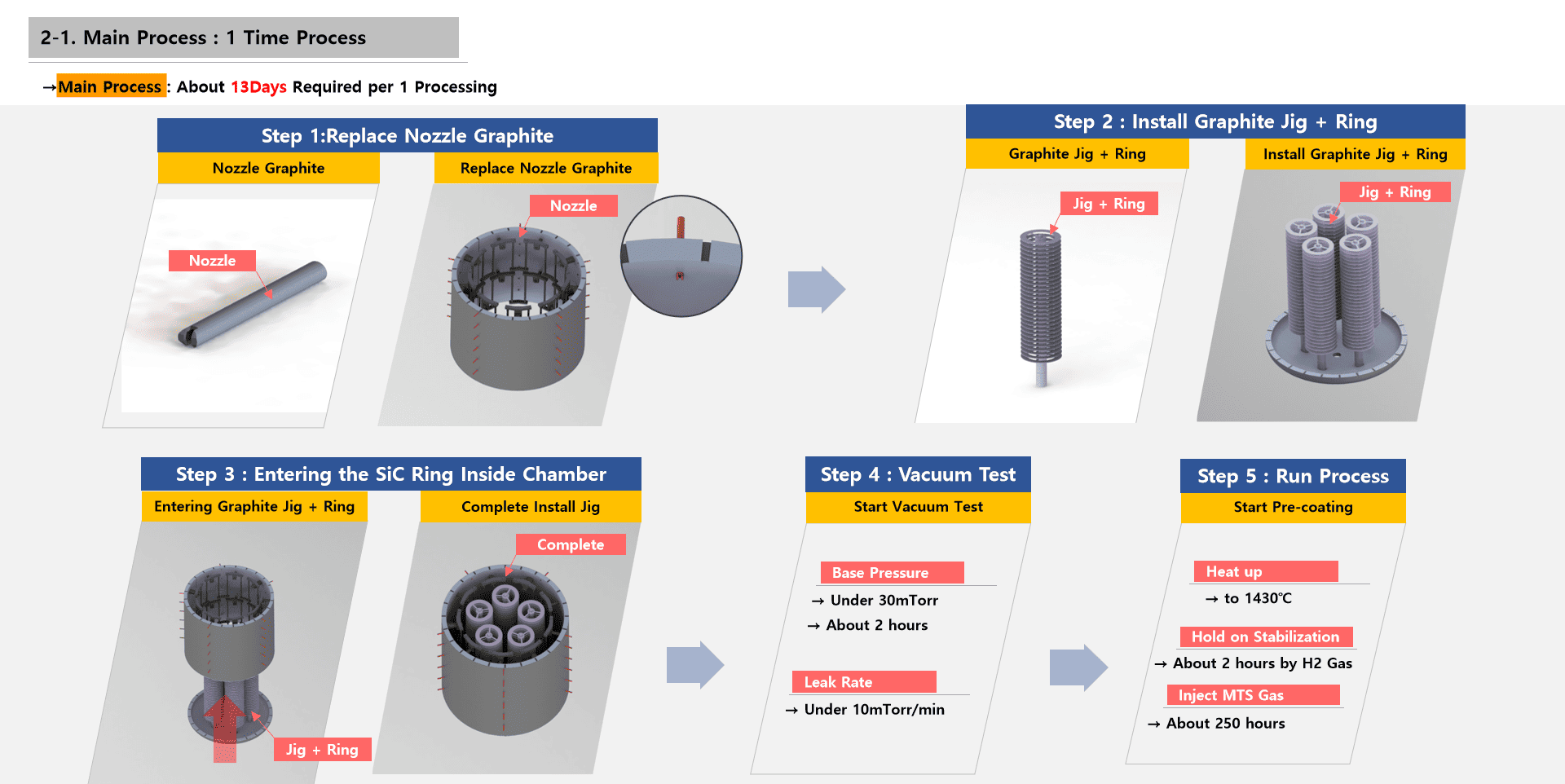

(2) Ana Kaplama Süreci (~13 Gün/Parti):

• Yapılandırma: Nozulları yeniden ayarlayın ve grafit mastarları hedef halkalarla birlikte takın.
• İkincil Vakum Denetimi: Biriktirme ortamının tamamen temiz ve stabil kalmasını garanti etmek için sıkı bir ikincil vakum testi gerçekleştirilir.
• Sürekli Büyüme: 1430°C'yi koruyan MTS gazı yaklaşık 250 saat boyunca enjekte edilir. Bu yüksek sıcaklık koşulları altında MTS, Si ve C atomlarına ayrışır ve bunlar yavaş ve düzgün bir şekilde grafit yüzeyine çöker. Bu, Katı CVD kalitesinin ayırt edici özelliği olan yoğun, gözeneksiz bir SiC kaplama oluşturur.

3. Şekillendirme ve Hassas Ayırma

• Su Jetiyle Kesim: Yüksek basınçlı su jetleri, halkanın kaba profilini oluşturmak için fazla malzemeyi kaldırarak ilk şekillendirmeyi gerçekleştirir.
• Tel Kesme: Hassas tel kesme, toplu malzemeyi mikron düzeyinde doğrulukla ayrı halkalara ayırarak katı kurulum toleranslarını karşılamalarını sağlar.

4. Yüzey İşlem: Hassas Parlatma

Kesim sonrasında SiC yüzeyi, mikroskobik kusurları ve işleme dokularını ortadan kaldırmak için cilalamaya tabi tutulur. Bu, plazma işlemi sırasında parçacık girişimini en aza indirmek ve tutarlı levha verimi sağlamak için hayati önem taşıyan yüzey pürüzlülüğünü azaltır.

5. Son Denetim: Standarda Dayalı Doğrulama

Her bileşenin sıkı kontrollerden geçmesi gerekir:

• Boyutsal Doğruluk (örn. ±0,01 mm Dış Çap toleransı)
• Kaplama Kalınlığı ve Tekdüzelik
• Yüzey Pürüzlülüğü
• Kimyasal Saflık ve Kusur Taraması

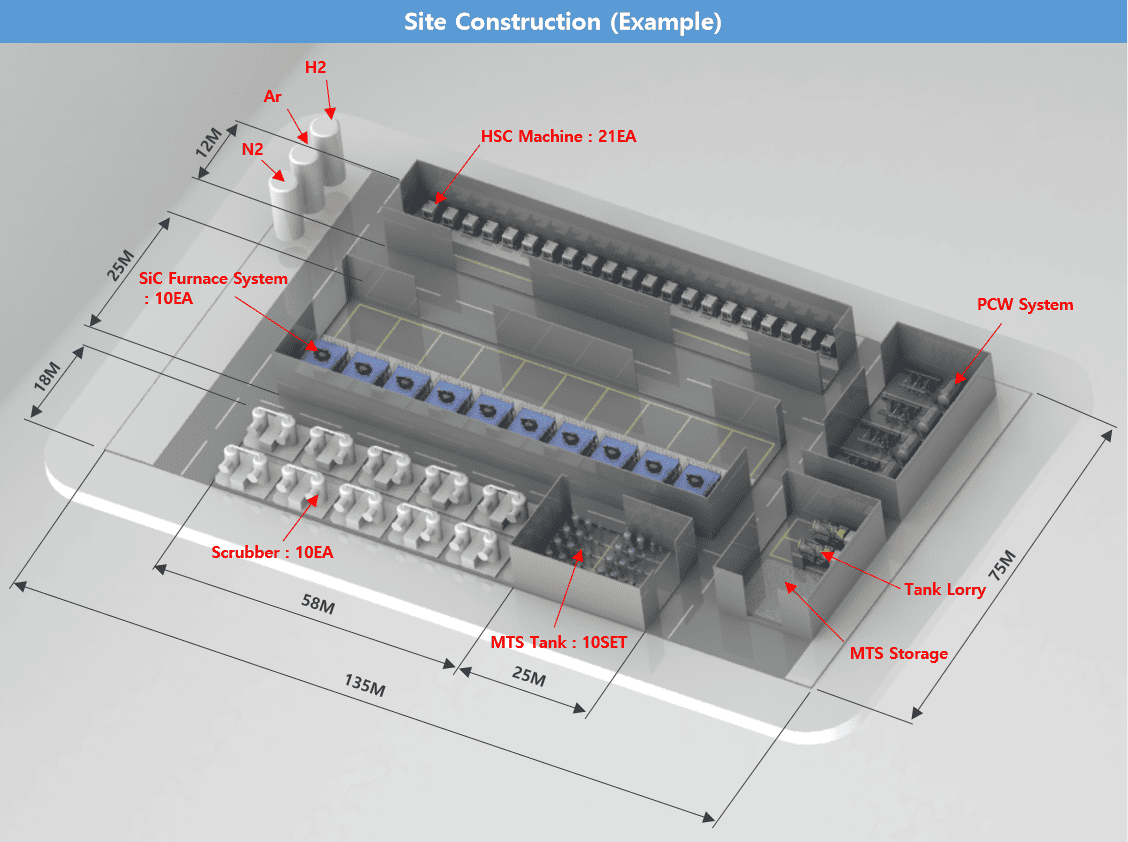

III. Ekosistem: Ekipman Entegrasyonu ve Gaz Sistemleri

1. Temel Ekipman Yapılandırması

Birinci sınıf bir üretim hattı gelişmiş altyapıya dayanır:

• SiC Fırın Sistemleri (10 Adet): Çok istasyonlu senkronize operasyonlara izin veren devasa üniteler (7,9m x 6,6m x 9,7m).
• Gaz Dağıtımı: 10 set MTS tankı ve dağıtım platformu, yüksek saflıkta akış stabilitesi sağlar.
• Destek Sistemleri: Çevre güvenliği için 10 yıkayıcı, PCW soğutma sistemleri ve 21 HSC (Yüksek Hızlı İşleme) ünitesi dahil.

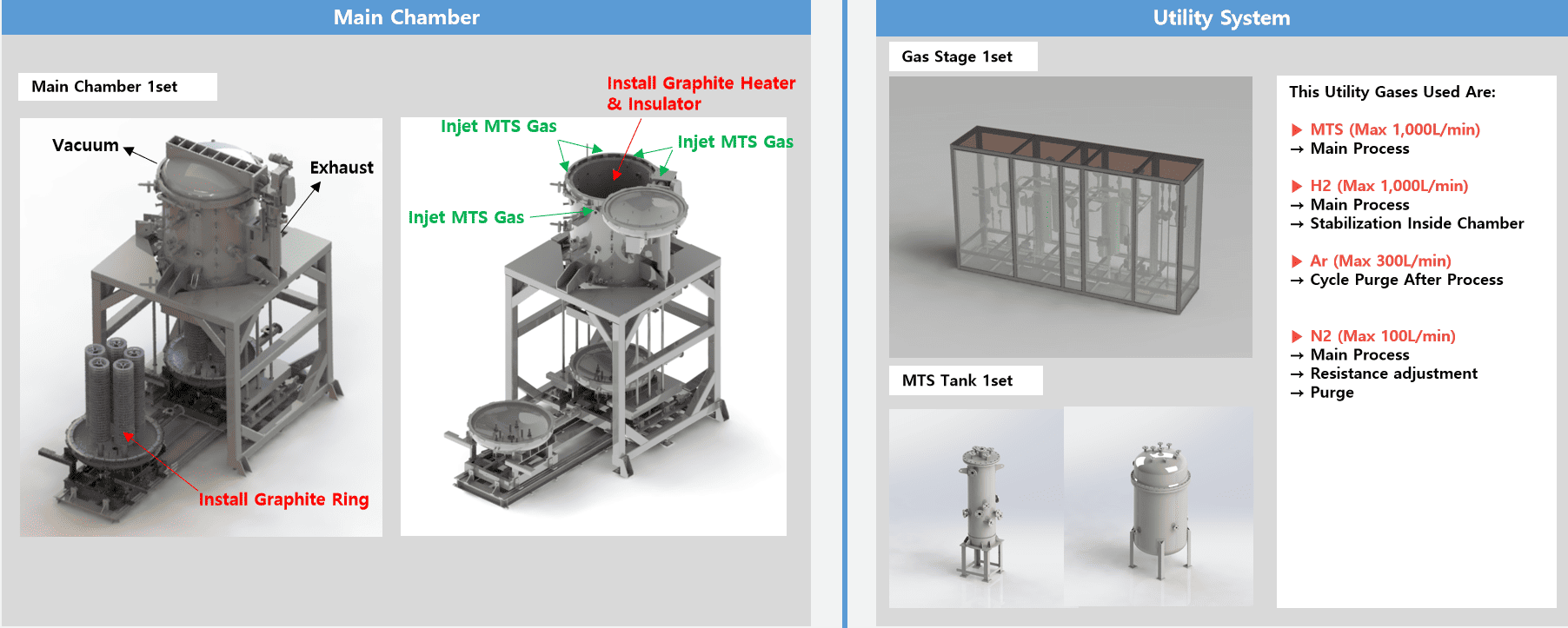

2. Çekirdek Gaz Sistemi İşlevleri

• MTS (Max 1000 L/dk): Si ve C atomlarını sağlayan birincil biriktirme kaynağı.
• Hidrojen (H₂, Maks 1000 L/dak): Fırın atmosferini stabilize eder ve reaksiyona yardımcı olur
• Argon (Ar, Max 300 L/dk): Proses sonrası temizlik ve temizleme için kullanılır.
• Azot (N₂, Max 100 L/dak): Direnç ayarı ve sistem temizliği için kullanılır.

Çözüm

Katı CVD SiC odak halkası bir "sarf malzemesi" gibi görünebilir, ancak aslında malzeme bilimi, vakum teknolojisi ve gaz kontrolü alanında bir başyapıttır. Grafit kökenlerinden bitmiş bileşene kadar her adım, gelişmiş yarı iletken düğümleri desteklemek için gereken katı standartların bir kanıtıdır.

Proses düğümleri küçülmeye devam ettikçe yüksek performanslı SiC bileşenlerine olan talep de artacaktır. Aşındırma odasında stabiliteyi ve yeni nesil talaşların güvenilirliğini sağlayan şey, olgun ve sistematik bir üretim yaklaşımıdır.
