Fab Verimini Maksimuma Çıkarma: Neden CVD Solid SiC, Kritik Oda Parçaları için En İyi Seçimdir?

Gelişmiş yarı iletken üretiminde endüstri, "Grafit + SiC Kaplama" kurulumlarından performansın son damlasına kadar yararlandı. Yıllarca işe yaradı, ancak 3nm ve ötesine geçtikçe, alt tabaka ile kalkan arasındaki o eski arayüz büyük bir baş ağrısına dönüşüyor. CTE uyumsuzluğu artık yalnızca teorik bir sorun değil; bir türlü ortadan kaybolmayan mikro çatlaklara neden olan verimi düşüren bir sorun.

Bu nedenle monolitik CVD Katı SiC'ye geçiş bir trendden daha fazlasıdır; mekanik bir zorunluluktur. Basit bir yüzey işleminden, sıfırdan büyütülmüş tam bir yapısal malzemeye geçiyoruz.

1. Temel Süreç: Yüksek Saflıkta CVD Katı SiC'nin Sentezlenmesi

Saf bir CVD Katı SiC külçesinin üretilmesi, standart biriktirme ile karşılaştırıldığında tamamen farklı bir canavardır. Metiltriklorosilan (MTS) ile başlıyor ancak sihir, reaksiyonun zaman içindeki stabilitesinde ortaya çıkıyor.

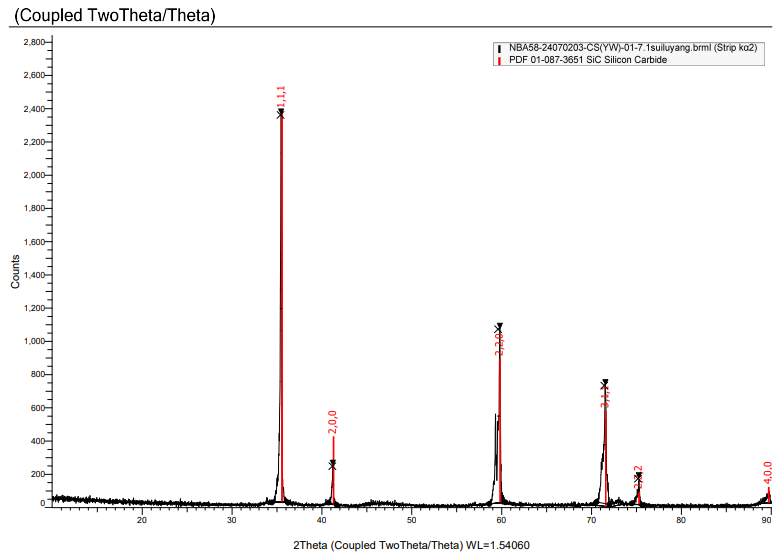

• Buhar Aşamasından Topluya:Silikon ve Karbon atomlarının yoğun bir beta-SiC kafesine kilitlendiği 1200°C+ tatlı noktaya ulaşan sıcaklıklara bakıyoruz.
• Zaman Faktörü:Hızlı 100μm kaplamanın aksine, katı bir parçanın sürekli, istikrarlı bir şekilde büyümesi günler, bazen haftalar alır. Fiziği aceleye getiremezsin.
• Hassas Mühendislik:Büyüme tamamlandıktan sonra, saf bir CVD Katı SiC külçesi elde etmek için substrat çıkarılır. Bu külçe daha sonra CVD Katı SiC Odak Halkaları gibi yüksek toleranslı parçalar üretmek için elmas takımla işlemeye tabi tutulur.

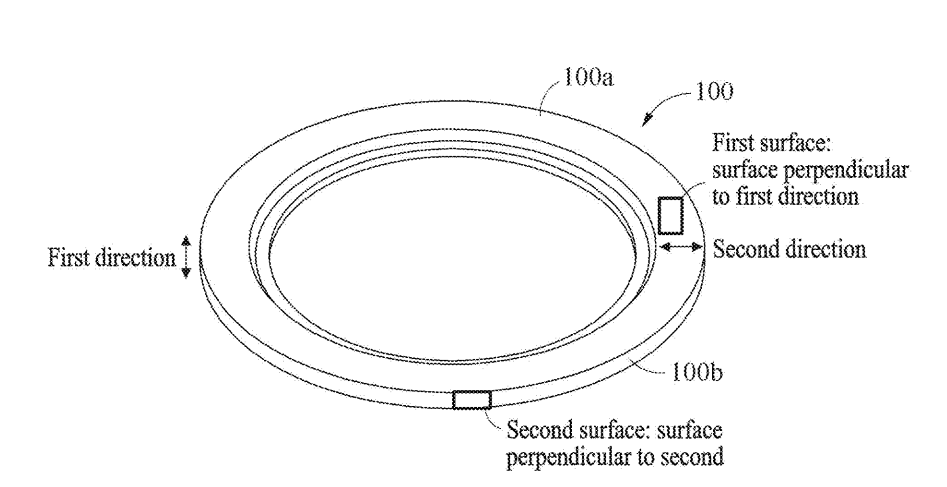

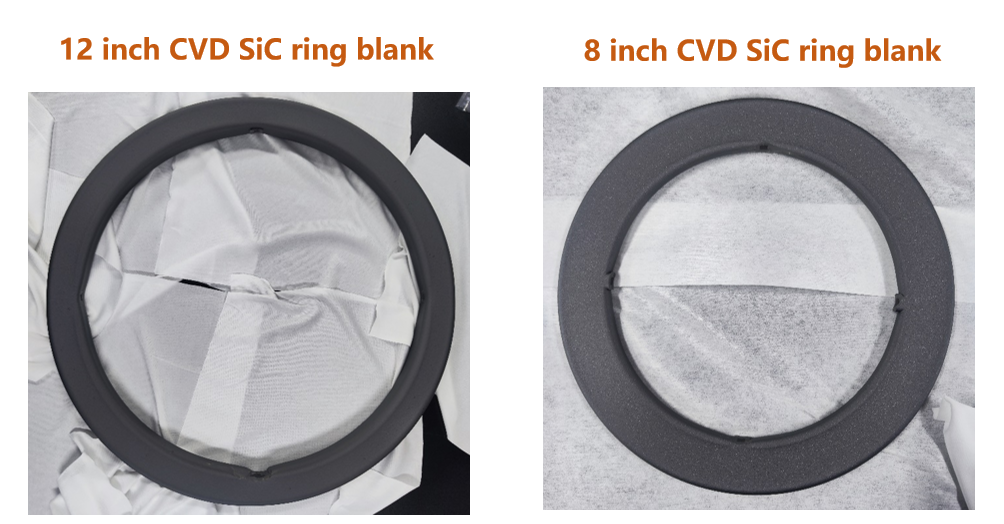

Yapısal Şema:Şekilde gösterildiği gibi CVD Katı SiC bileşenlerinin imalatı, geometrik yönlendirme üzerinde mutlak kontrol gerektirir. Biriktirme parametrelerini optimize ederek malzemenin tüm boyutlarda (Birinci ve İkinci yönler) oldukça tutarlı fiziksel özelliklere sahip olmasını sağlıyoruz. Bu yapısal stabilite, parçaların işleme sonrasında olağanüstü düzlük ve yüzey dikliğini korumasını sağlar ve 8 inç ve 12 inç yüksek hacimli üretim hatlarının zorlu toleranslarını mükemmel şekilde karşılar.

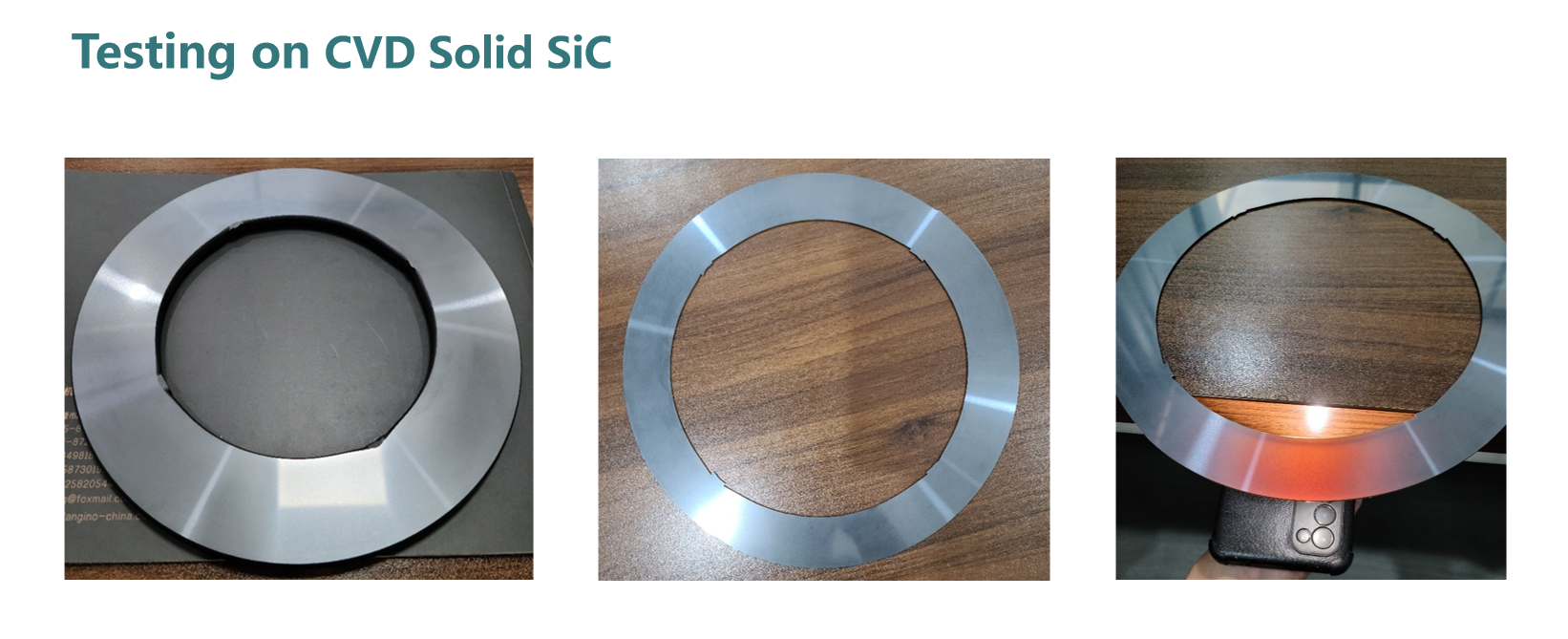

2. Neden CVD Katı SiC'yi Seçmelisiniz?

Sinterlenmiş SiC veya geleneksel kaplamalarla karşılaştırıldığında CVD Solid SiC benzersiz avantajlar sunar:

• Ultra Yüksek Saflık (5N-7N):Bu bir gaz fazı işlemi olduğundan, sıfır sinterleme yardımcıları veya metalik bağlayıcılar vardır. Bağlayıcı madde olmaması, kapı oksitine metal iyon geçişinin olmadığı anlamına gelir.

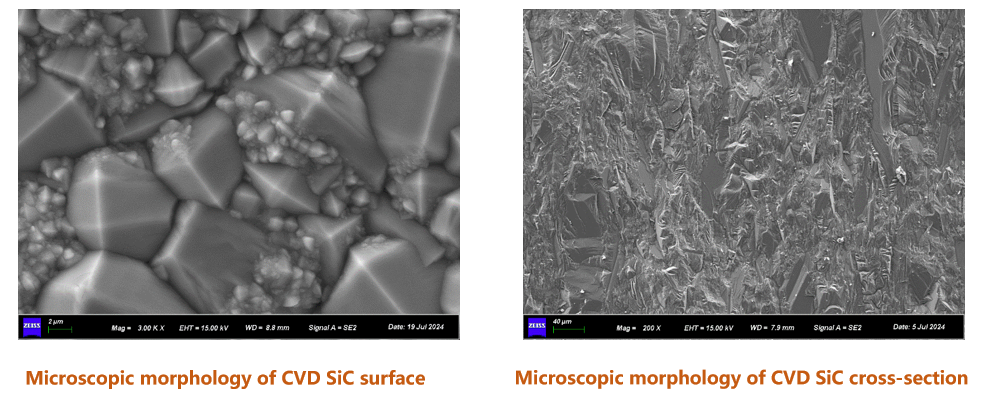

• Teorik Yoğunluk:CVD işlemi neredeyse sıfır gözenekliliğe (<%0,1) sahip bir malzeme üretir. Bu aşırı yoğunluk, CVD Solid SiC'yi plazma erozyonuna karşı olağanüstü dirençli hale getirerek dağlama işlemi sırasında parçacık oluşumunu önemli ölçüde azaltır.
• Termal Stresin Ortadan Kaldırılması:Tek fazlı beta-SiC'nin yekpare bir parçası olan malzeme, hızlı termal döngüler sırasında kaplamanın delaminasyonu veya "soyulma" riskini ortadan kaldırarak Temizlemeler Arasındaki Ortalama Süreyi (MTBC) önemli ölçüde uzatır.

3. Temel Uygulama Alanları

Yüksek saflıkta CVD Katı SiC malzemeleri yüksek stresli ortamlar için gereklidir:

• Plazma Dağlama:Üst düzey CVD Katı SiC odak halkaları ve gaz duş başlıkları, CF4/O2 plazmalarına karşı üstün direnç sağlar.
• Epitaksiyel Büyüme (EPI):Süseptörler için yüksek performanslı bir alternatif olarak, tekdüze termal dağıtım sağlar.
• Hızlı Termal İşleme (RTP):Aşırı sıcaklık artışları sırasında levha homojenliğinin sağlanması ve kirlenmenin önlenmesi.

4.Sonuç

CVD Katı SiC prosesi daha yüksek bir başlangıç ​​üretim eşiği içerse de, kapsamlı yatırım getirisi (ROI) açıktır. CVD Solid SiC, kritik sarf malzemelerinin hizmet ömrünü önemli ölçüde uzatarak ve levha hurda oranlarını azaltarak fabrikaların uzun vadeli maliyet azaltma ve verimlilik kazanımları elde etmelerini sağlar.
