PZT Piezoelektrik Plakalar: Yeni Nesil MEMS için Yüksek Performanslı Çözümler

MEMS'in (Mikro-Elektromekanik Sistemler) hızlı evrimi çağında, doğru piezoelektrik malzemeyi seçmek, cihaz performansı için bir "ya da son" kararıdır. PZT (Kurşun Zirkonat Titanat) ince film levhalar, son teknoloji sensörler ve aktüatörler için üstün elektromekanik bağlantı sunan, AlN (Alüminyum Nitrür) gibi alternatiflere göre önde gelen seçim olarak ortaya çıktı.

Vetek Semiconductor, endüstri lideri PZT-on-Si/SOI levhaları sağlar. Gelişmiş ince film biriktirmeden yararlanarak, film yorgunluğu ve performans düşüşü gibi yaygın endüstri engellerinin üstesinden gelmek için özel olarak tasarlanmış olağanüstü film bütünlüğü ve kristal kalitesi sunuyoruz.

Çekirdek Mimari: Pt ve PZT'nin Sinerjisi

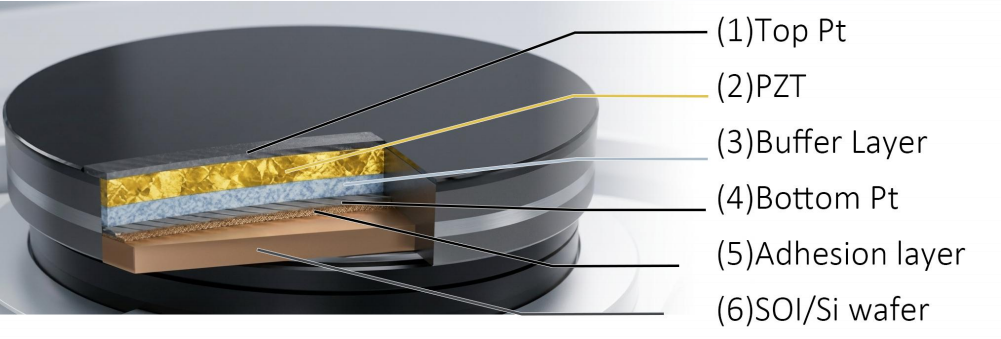

Çok katmanlı yığının bütünlüğü ferroelektrik performansın temelidir. Plakalarımız hassas bir şekilde tasarlanmış metalik elektrotlar ve seramik ince filmlerden oluşan bir yığın kullanır:

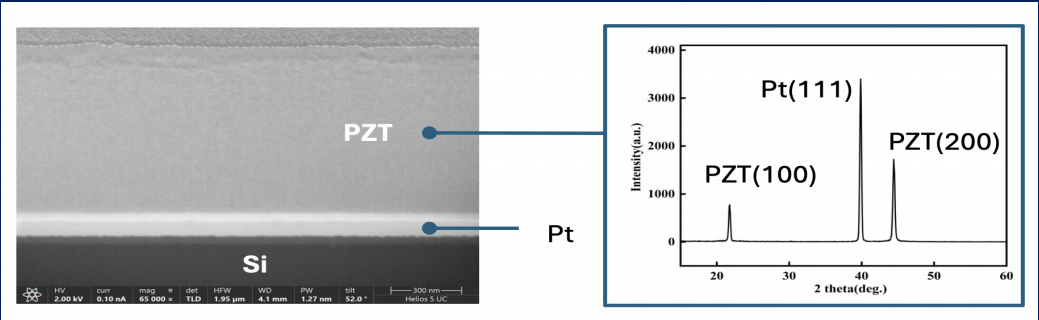

• PZT Piezoelektrik Çekirdek:Sürecimiz sıkı kristal yönelim kontrolüne odaklanmaktadır. Muralt'a (2000) göre, (100) veya (001) tercihli yönelimli PZT, önemli ölçüde daha yüksek bir boylamsal piezoelektrik sabiti sağlar. Vetek'in optimize edilmiş birikimi, güçlü (100) bir yönlendirme sağlayarak mikron düzeyindeki kalınlıklarda bile muazzam enerji çıkışına olanak tanır.
• Kritik Pt Elektrot Katmanı:Platin (Pt), PZT için hem elektrik kanalı hem de büyüme şablonu görevi görür. Oksijen açısından zengin ortamlarda yüksek iletkenliği ve termal kararlılığıyla tanınan Pt, alt elektrotlar için endüstrinin altın standardıdır (Takahashi ve diğerleri, 1994). PZT çekirdeklenmesi için ideal bir arayüz sağlamak amacıyla ultra düşük yüzey pürüzlülüğünü (Ra <= 1,0 nm) koruyoruz.
• Entegre Tampon Katmanları:PZT ile Silikon substrat arasındaki element difüzyonunu bastırmak için hassas bir Tampon Katman sistemi kullanıyoruz. Bu katmanlar fiziksel bir bariyer ve stres tamponu görevi görerek filmin delaminasyonunu önler ve karmaşık MEMS aşındırma sırasında tüm levhanın mekanik güvenilirliğini sağlar.

Hedef Uygulamalar: PZT Nerede Kullanılır?

Yüksek performanslı PZT levhalar, hassas mekanik-elektriksel algılama veya elektrik-mekanik çalıştırma gerektiren uygulamalar için gereklidir:

• Tüketici Elektroniği (PMUT):Hedef Müşteriler arasında akıllı telefon modülü üreticileri ve biyometrik güvenlik firmaları yer alıyor. Kullanım Durumu: PZT filmler, ekran altı parmak izi algılama için yüksek frekanslı ultrasonik dalgalar üretir. Eski çözümlerle karşılaştırıldığında, PZT tabanlı PMUT'lar daha derin penetrasyon ve daha yüksek çözünürlük sunarak güvenli 3D biyometrik kimlik doğrulamayı mümkün kılar.
• Telekomünikasyon (RF MEMS):Hedef Müşteriler arasında RF ön uç çip tasarımcıları ve 5G/6G altyapı sağlayıcıları yer almaktadır. Kullanım Örneği: Ayarlanabilir filtreler oluşturmak için PZT'nin yüksek elektromekanik bağlantı katsayısından faydalanma. Bu, sinyal kaybını en aza indirir ve 5G ağlarında spektrum tıkanıklığını yönetmek için kritik olan bant genişliğini genişletir.
• Endüstriyel Baskı:Hedef Müşteriler arasında endüstriyel mürekkep püskürtmeli yazıcı üreticileri ve esnek ekran (OLED) üreticileri yer alıyor. Kullanım Örneği: PZT plakaları mikro makineyle ultra hızlı aktüatörlere dönüştürülür. Mürekkep odasını anında deforme ederek, OLED üretimi ve yüksek çözünürlüklü 3D baskı için temel taşı olan piko litrelik hassas sıvı dağıtımını sağlıyorlar.
• Sağlık hizmeti:Hedef Müşteriler arasında tıbbi cihaz Ar-Ge'si ve taşınabilir ultrason girişimleri yer alıyor. Kullanım Örneği: Dahili görüntüleme için İntravasküler Ultrason (IVUS) problarının kullanılması. Aynı zamanda hedefe yönelik ilaç dağıtımına yönelik yüksek verimli, sessiz tıbbi nebülizörlerin kalbi olarak da hizmet eder.
• Otomotiv:Hedef Müşteriler arasında otonom sürüş çözümü sağlayıcıları ve akıllı kokpit HMI geliştiricileri yer alıyor. Kullanım Örneği: Otomotiv ultrasonik sensörlerinin algılama aralığının genişletilmesi. Ek olarak, fiziksel düğmelerin dokunma hissini simüle ederek dokunmatik ekranlarda Dokunsal Geri Bildirim sağlar.

Neden Vetek Semiconductor'ı Seçmelisiniz?

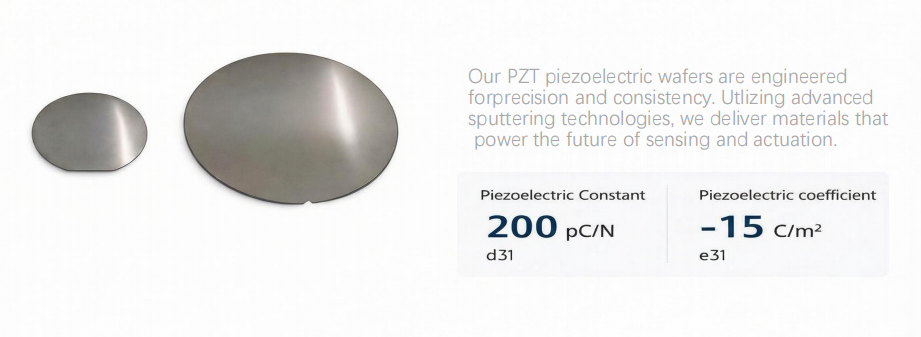

• Üstün Parametreler:Piezoelektrik sabiti d31 tipik olarak 200 pC/N'ye ulaşır ve e31 katsayısı -15 C/m2'de stabildir.
• Çok Yönlü Yüzeyler:Yüksek dirençli SOI alt katmanları (> 5000 ohm/cm) dahil olmak üzere 6 inç ve 8 inç formatlarında mevcuttur.
• Ismarlama Özelleştirme:Müşteri Tarafından Tedarik Edilen Plakaları (Dökümhane Hizmeti) destekliyoruz ve PZT ve Pt katmanlarının kalınlık oranını özel rezonans frekansı gereksinimlerinize uyacak şekilde özelleştirebiliyoruz.

Yazar:Sera Lee

Akademik Referanslar:

[1] Muralt, P. (2000). "Mikrosensörler ve aktüatörler için PZT ince filmler: sorunlar ve ilerleme."Mikromekanik ve Mikromühendislik Dergisi.

[2] Trolier-McKinstry, S., ve diğerleri. (2018). "MEMS için Piezoelektrik İnce Filmler."Malzeme Araştırmalarının Yıllık İncelemesi.

[3] Akbari, M., ve ark. (2016). "Tıbbi Görüntüleme için Piezoelektrik Mikro İşlenmiş Ultrasonik Dönüştürücüler (pMUT'lar)."Piezoelektrik MEMS Rezonatörlerinde.
