CVD-SiC'nin İnce Film Kaplamalardan Dökme Malzemelere Evrimi

Yarı iletken üretimi için yüksek saflıkta malzemeler gereklidir. Bu işlemler aşırı ısı ve aşındırıcı kimyasallar içerir. CVD-SiC (Kimyasal Buhar Biriktirmeli Silikon Karbür) gerekli stabiliteyi ve gücü sağlar. Yüksek saflığı ve yoğunluğu nedeniyle artık gelişmiş ekipman parçaları için birincil tercihtir.

1. CVD Teknolojisinin Temel Prensipleri

CVD, Kimyasal Buhar Biriktirme anlamına gelir. Bu işlem, gaz fazındaki kimyasal reaksiyonlardan katı malzemeler oluşturur. Üreticiler genellikle Metiltriklorosilan (MTS) gibi organik öncüleri kullanır. Hidrojen bu karışım için taşıyıcı gaz görevi görmektedir.

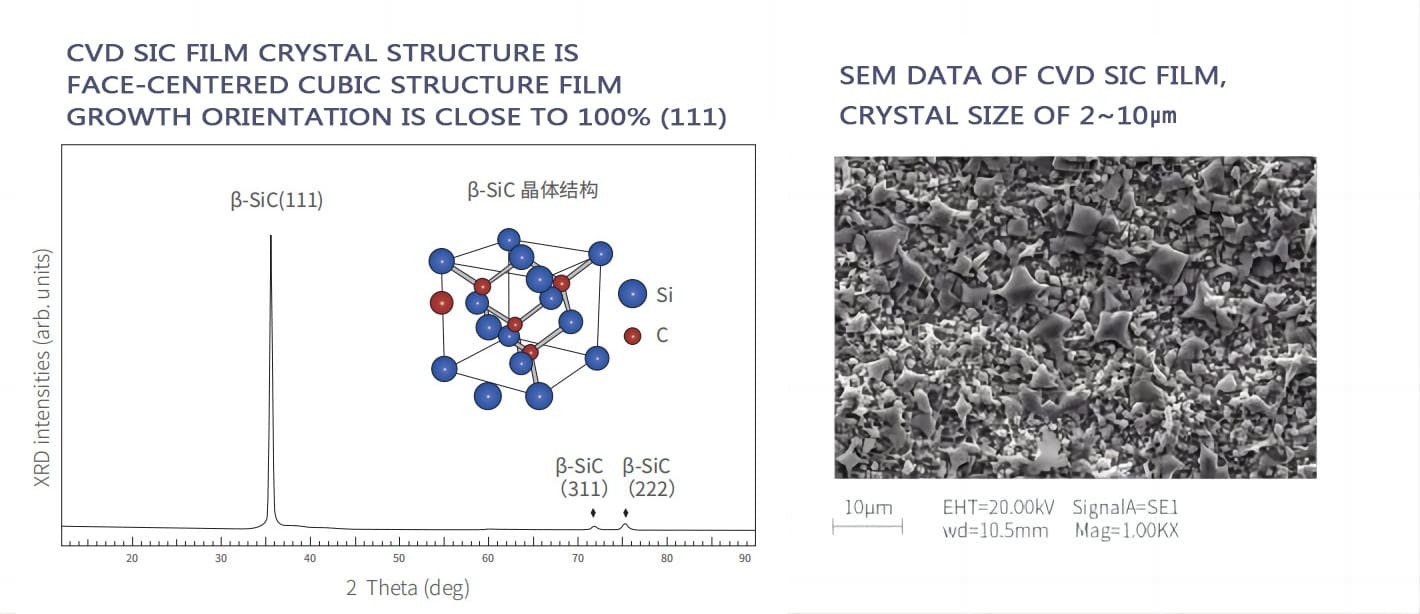

İşlem, 1100°C ile 1500°C arasında ısıtılan bir reaksiyon odasında gerçekleşir. Gaz halindeki moleküller sıcak substrat yüzeyinde ayrışır ve yeniden birleşir. Beta-SiC kristalleri katman katman, atom atom büyür. Bu yöntem, genellikle %99,999'u aşan son derece yüksek kimyasal saflık sağlar. Ortaya çıkan malzeme teorik sınırlara çok yakın bir fiziksel yoğunluğa ulaşır.

2. Grafit Yüzeyler Üzerinde SiC Kaplamalar

Yarı iletken endüstrisi, mükemmel termal özellikleri nedeniyle grafit kullanır. Ancak grafit gözeneklidir ve yüksek sıcaklıklarda parçacıkları saçar. Ayrıca gazların kolayca nüfuz etmesini sağlar. Üreticiler bu sorunları CVD süreciyle çözüyorlar. Grafit yüzeyine bir SiC ince filmi biriktirirler. Bu katman genellikle 100μm ila 200μm kalınlığındadır.

Kaplama fiziksel bir bariyer görevi görür. Grafit parçacıklarının üretim ortamını kirletmesini engeller. Ayrıca amonyak (NH3) gibi aşındırıcı gazların neden olduğu erozyona da karşı dayanıklıdır. Önemli bir uygulama MOCVD Susceptor'dur. Bu tasarım, grafitin termal homojenliğini silisyum karbürün kimyasal stabilitesiyle birleştirir. Büyüme sırasında epitaksiyel tabakayı saf tutar.

3. CVD-Biriktirilen Dökme Malzemeler

Bazı işlemler aşırı erozyon direnci gerektirir. Diğerlerinin alt tabakayı tamamen ortadan kaldırması gerekir. Bu durumlarda Bulk SiC en iyi çözümdür. Toplu biriktirme, reaksiyon parametrelerinin çok hassas kontrolünü gerektirir. Biriktirme döngüsü, kalın katmanların oluşması için çok daha uzun sürer. Bu katmanların kalınlığı birkaç milimetreye, hatta santimetreye ulaşır.

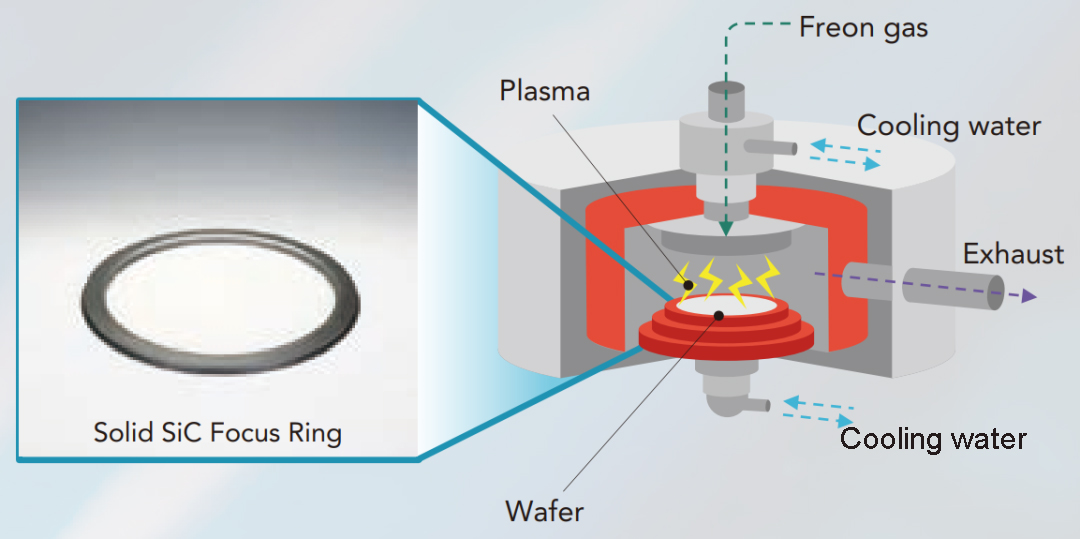

Mühendisler saf silisyum karbür parça elde etmek için orijinal alt tabakayı çıkarırlar. Bu bileşenler Kuru Aşındırma ekipmanı için kritik öneme sahiptir. Örneğin Odak Halkası, yüksek enerjili plazmaya doğrudan maruz kalır. Toplu CVD-SiC çok düşük safsızlık seviyelerine sahiptir. Plazma erozyonuna karşı üstün direnç sunar. Bu, ekipman parçalarının ömrünü önemli ölçüde uzatır.

4. CVD Sürecinin Teknik Avantajları

CVD-SiC, geleneksel presle sinterlenmiş malzemelerden çeşitli yönlerden daha iyi performans gösterir:

Yüksek Saflık:Gaz fazındaki öncüller derin saflaştırmaya olanak tanır. Malzeme metalik bağlayıcılar içermez. Bu, levha işleme sırasında metal iyonunun kirlenmesini önler.

Yoğun Mikro Yapı:Atomik istifleme gözeneksiz bir yapı oluşturur. Bunun sonucunda mükemmel ısı iletkenliği ve mekanik sertlik elde edilir.

İzotropik Özellikler:CVD-SiC her yönde tutarlı performansı korur. Karmaşık çalışma koşulları altında termal gerilimden kaynaklanan arızalara karşı dayanıklıdır.

CVD-SiC teknolojisi yarı iletken endüstrisini hem kaplamalar hem de toplu yapılar yoluyla destekler. Vetek Semiconductor olarak malzeme bilimindeki en son gelişmeleri takip ediyoruz. Endüstri için yüksek kaliteli silisyum karbür çözümleri sunmaya kendimizi adadık.
