LPE Reaksiyon Odasındaki Yarım Ay Nedir?

Silisyum Karbür (SiC) epitaksi sistemlerinde, birçok önemli reaktör bileşeni, yarı iletken imalat endüstrisi dışında yabancı kalmaktadır. Bu bileşenlerden biri, LPE reaksiyon odalarında yaygın olarak kullanılan grafit bazlı bir yapısal parça olan "Yarım Ay"dır.

Halfmoon'un kendisi bir levha taşıyıcı olmasa da, yüksek sıcaklıktaki epitaksiyel büyüme süreçleri sırasında reaktör stabilitesinin korunmasında önemli bir rol oynar. SiC yarı iletken üretimi daha büyük plakalara ve daha sıkı proses kontrolüne doğru ilerledikçe, reaktörün iç bileşenlerinin tasarımı ve malzeme performansı giderek daha önemli hale geldi.

LPE Reaksiyon Haznesini Anlamak

LPE (Sıvı Faz Epitaksi), yarı iletken üretiminde kullanılan bir kristal büyütme tekniğidir. SiC epitaksi sistemlerinde reaksiyon odası aşağıdakileri içeren son derece zorlu koşullar altında çalışır:

• Yüksek sıcaklıklar
• Reaktif proses gazları
• Uzun termal döngüler
• Sıkı kirlilik kontrolü
• Kararlı gaz akışı gereksinimleri

LPE reaktörleri gibi modern SiC epitaksi sistemleri, büyük ölçüde kararlı termal alan yapılarına ve reaksiyon odası içindeki gaz akışı yönetimine dayanır. Sıcaklık dağılımındaki veya gaz akışı tekdüzeliğindeki küçük değişiklikler bile epitaksiyel katman kalitesini ve levha tutarlılığını doğrudan etkileyebilir.

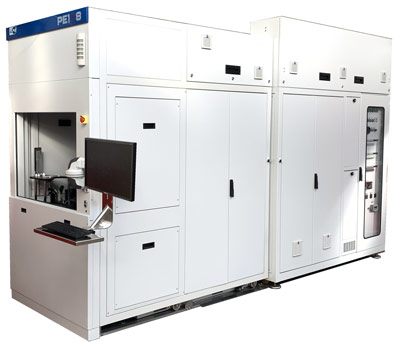

Gelişmiş SiC levha büyümesi için kullanılan yatay bir sıcak duvar sistemi olan LPE PE1O6 SiC epitaksi reaktörü.

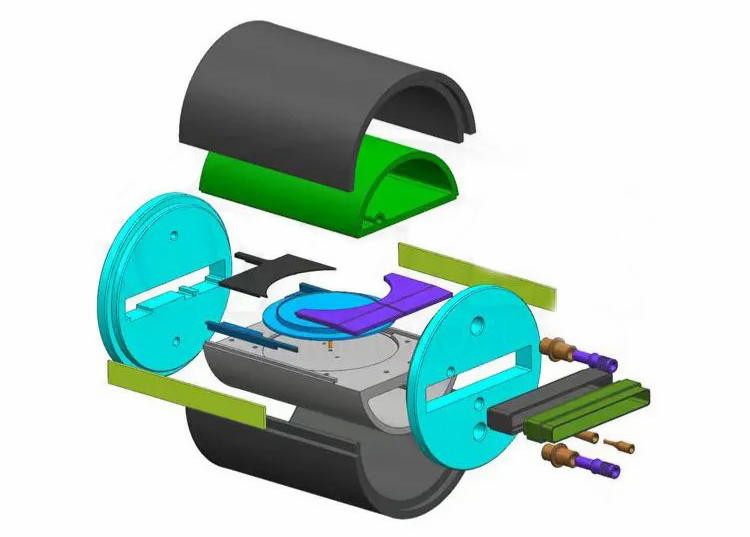

Odanın içinde, birden fazla grafit bazlı bileşen, epitaksiyel büyüme için kontrollü bir termal ve kimyasal ortam oluşturmak üzere birlikte çalışır. Halfmoon bu destekleyici yapısal bileşenlerden biridir.

Neden “Yarım Ay” Deniyor?

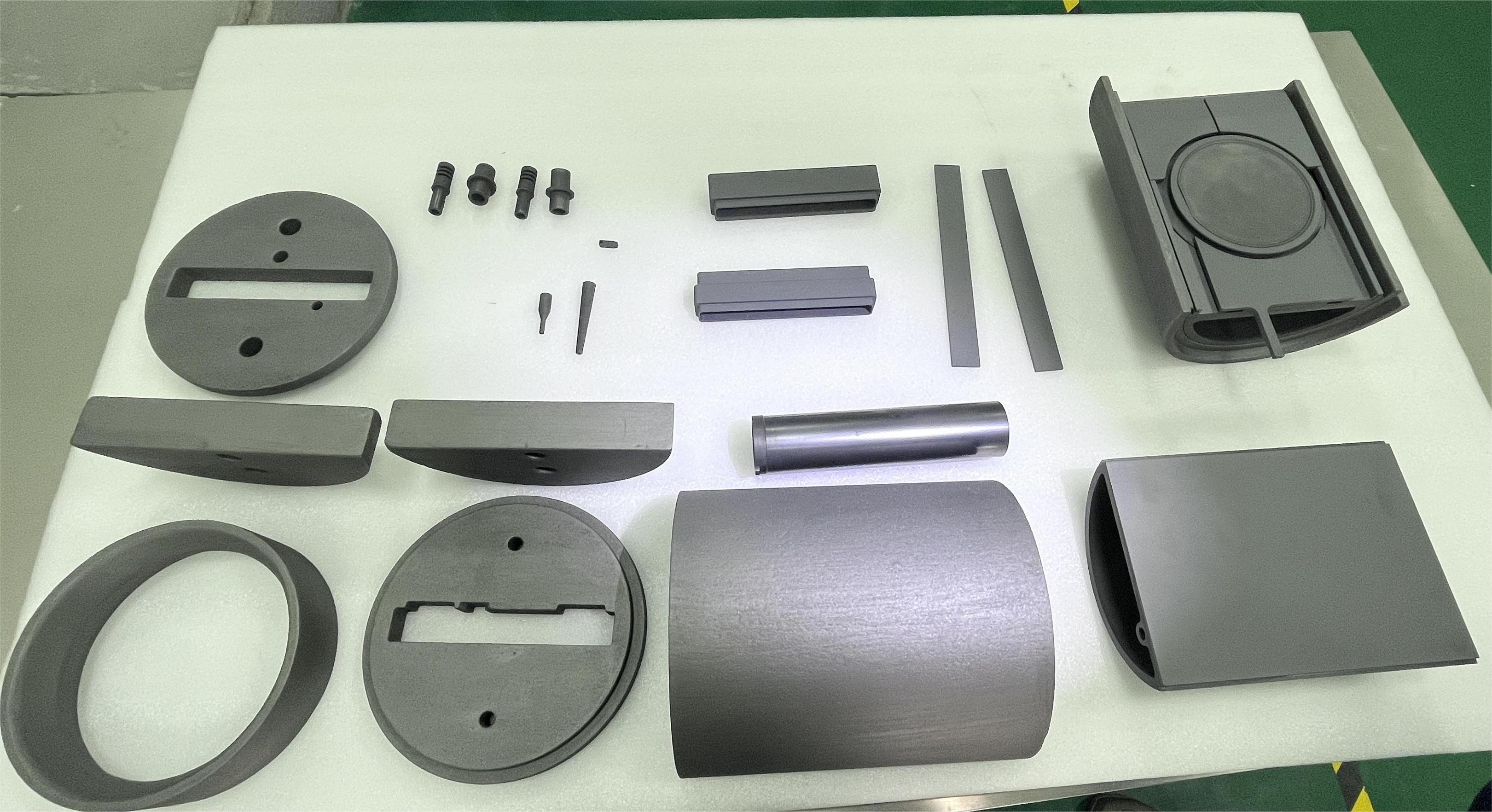

Parça adını esas olarak şeklinden alıyor. Birçok LPE reaktöründe bileşen, sıcak bölge alanının çevresine kurulduğunda yarım daire veya hilal şeklinde bir yapıya benzer.

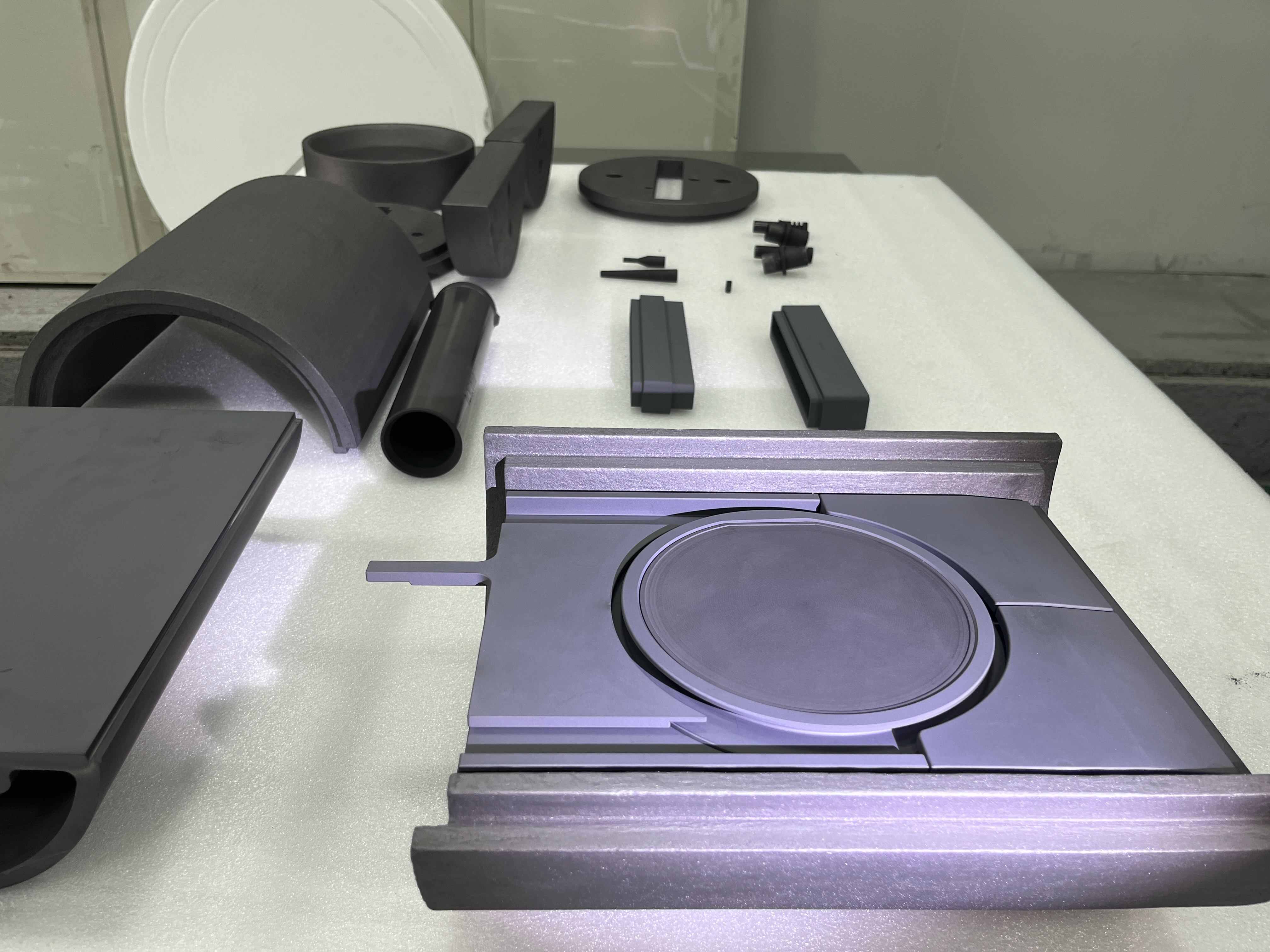

Farklı ekipman üreticileri biraz farklı tasarımlar kullanır. Bazı Halfmoon parçaları daha kalındır, bazıları ek destek yapıları içerir ve bazıları da odanın içindeki dönen düzeneklerle doğrudan bağlantılıdır.

Gerçek reaktör sistemlerinde geometri, tek bir evrensel standardı takip etmek yerine genellikle termal alan ve oda düzeniyle birlikte optimize edilir.

Yarım Ay Bileşeninin İşlevleri

Reaktör tasarımları farklılık gösterse de Halfmoon bileşenleri genellikle birçok önemli fonksiyona katkıda bulunur.

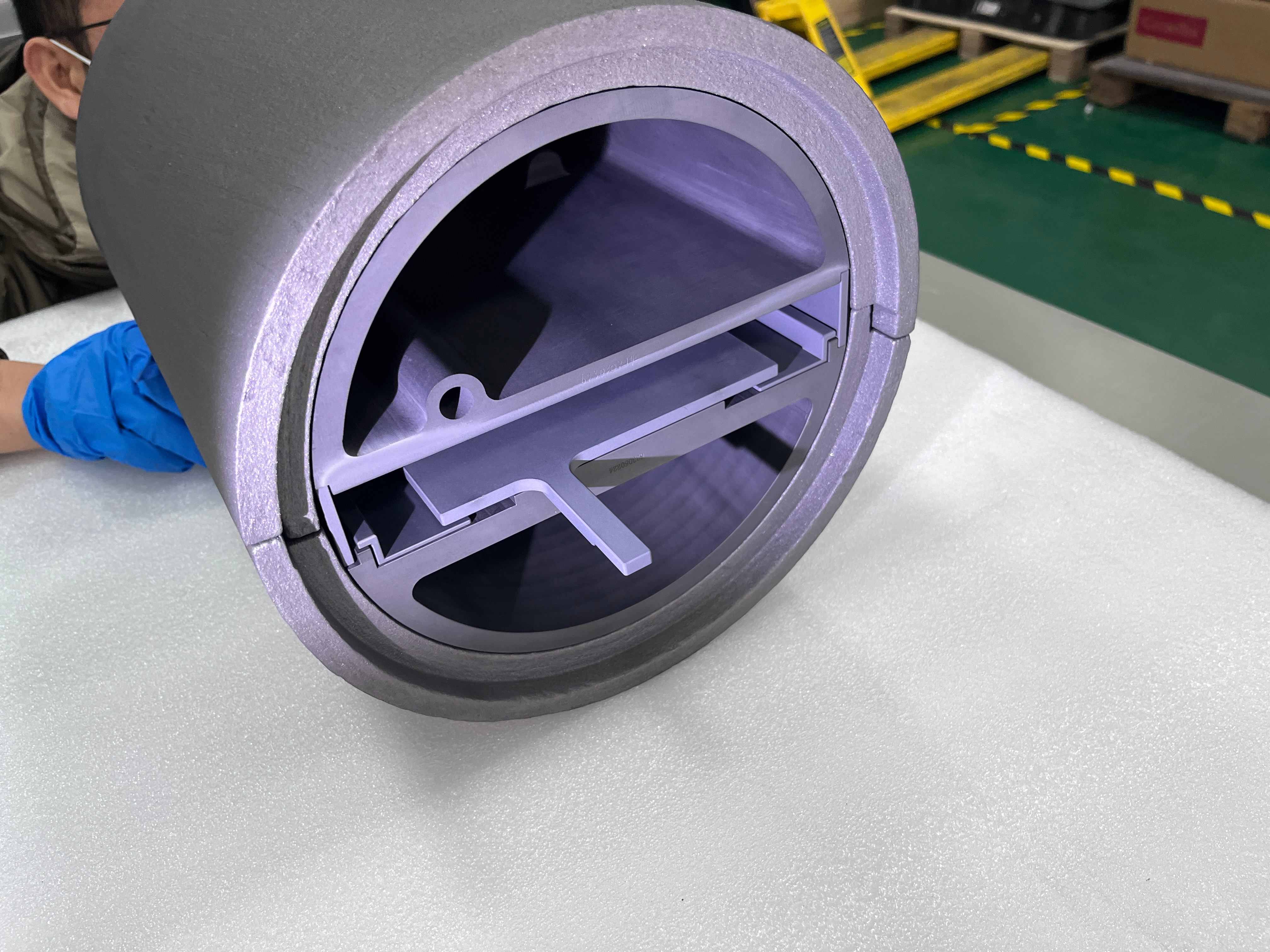

1. Destekleyici Reaktör Yapıları

Bir epitaksi reaktörünün içinde, birçok grafit parçası ısıtma çevrimleri sırasında tekrar tekrar genişler ve büzülür. Bu nedenle, uzun üretim süreçlerinde dahili destek bileşenlerinin mekanik stabilitesi önem kazanmaktadır.

Bazı reaktör tasarımlarında Halfmoon, yüksek sıcaklıktaki çalışma koşulları altında yakındaki oda yapılarının göreceli konumunun korunmasına yardımcı olur. Hafif bir deformasyon bile hazne hizalamasını veya proses tekrarlanabilirliğini etkileyebilir.

2. Gaz Akışı Kararlılığına Yardımcı Olmak

Bir SiC reaktörünün içindeki gaz akış davranışı dışarıdan göründüğünden daha karmaşıktır. Yüksek sıcaklıkta, odanın içindeki nispeten küçük yapısal değişiklikler bile yerel akış koşullarını değiştirebilir.

Reaktör platformuna bağlı olarak Yarımay, proses gazlarının sıcak bölge bölgesinde nasıl hareket ettiğini dolaylı olarak etkileyebilir. Bu, reaktör geliştirme sırasında iç oda geometrisinin sıklıkla dikkatli bir şekilde optimize edilmesinin bir nedenidir.

3. Termal Alan Koordinasyonu

Modern epitaksi sistemleri dikkatle kontrol edilen termal gradyanlar gerektirir. Grafit bileşenlerin hazne içindeki düzeni, ısı dağılımını ve termal verimliliği etkiler.

Halfmoon bileşenleri dolaylı olarak şunları etkileyebilir:

• Isı yansıması
• Termal denge
• Yerel sıcaklık stabilitesi
• Termal koruma performansı

Bu, büyük boyutlu levha işleme için giderek daha önemli hale geliyor.

4. Mekanik Döndürme Sistemlerinin Desteklenmesi

Bazı LPE sistemleri, epitaksiyel büyüme sırasında biriktirme tekdüzeliğini geliştirmek için döner düzenekler kullanır. Bu konfigürasyonlarda, Alt Yarımay, odanın içindeki yakındaki dönen veya destek yapılarıyla entegre edilebilir.

Reaktörün hem yüksek sıcaklık hem de kimyasal olarak reaktif koşullar altında sürekli olarak çalışması gerektiğinden mekanik gereksinimler oldukça zorlu hale gelebilir.

Grafit Neden Reaktör Sistemlerinde Hala Yaygın Olarak Kullanılıyor?

Bugün bile grafit, yarı iletken termal alan uygulamaları için en pratik malzemelerden biri olmayı sürdürüyor. Nispeten hafiftir, karmaşık şekillerde işlenebilir ve birçok metalin bozulabileceği sıcaklıklarda kararlı özelliklerini korur.

Reaktör imalatçıları için diğer bir avantaj ise grafitin hassas işlemeye iyi yanıt vermesidir; bu da dar hazne boşluklarına monte edilen bileşenler için önemlidir.

Aynı zamanda çıplak grafitin de sınırlamaları vardır. Reaktif proses gazlarına uzun süreli maruz kalma ve tekrarlanan termal döngüler altında yüzey yavaş yavaş bozulabilir veya parçacıklar oluşturabilir. Bu nedenle kaplanmış grafit yapılar artık modern SiC epitaksi sistemlerinde yaygın olarak kullanılmaktadır.

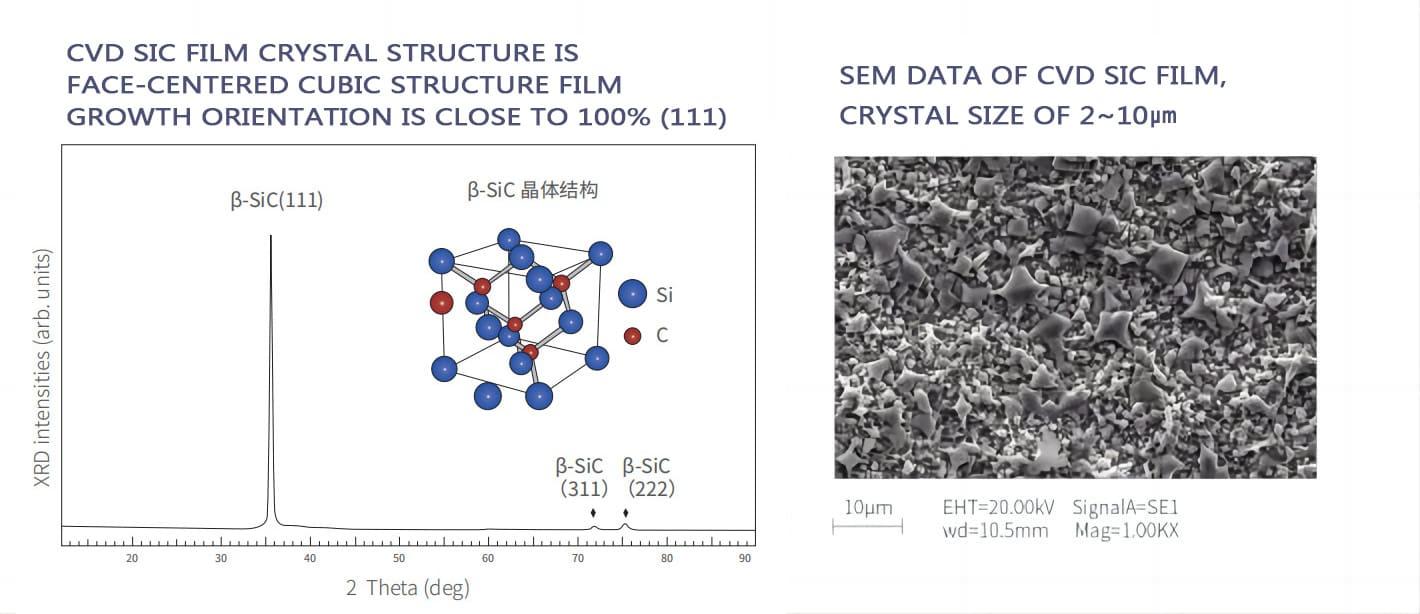

CVD SiC Kaplamanın Rolü

CVD SiC (Kimyasal Buhar Biriktirme Silikon Karbür) kaplama, SiC epitaksi sistemlerinde grafit reaktör bileşenlerinde yaygın olarak kullanılmaktadır.

Kaplama, grafit yüzeyinde yoğun bir koruyucu tabaka oluşturarak aşağıdakilerin iyileştirilmesine yardımcı olur:

• Korozyon direnci
• Yüzey saflığı
• Aşınma direnci
• Termal şok performansı
• Süreç kararlılığı

SiC kaplı grafit bileşenleri artık yaygın olarak şu ürünlerde bulunmaktadır:

• Şüpheliler
• Gofret taşıyıcıları
• Hazne gömlekleri
• Gaz akışı bileşenleri
• Yarım ay toplantıları

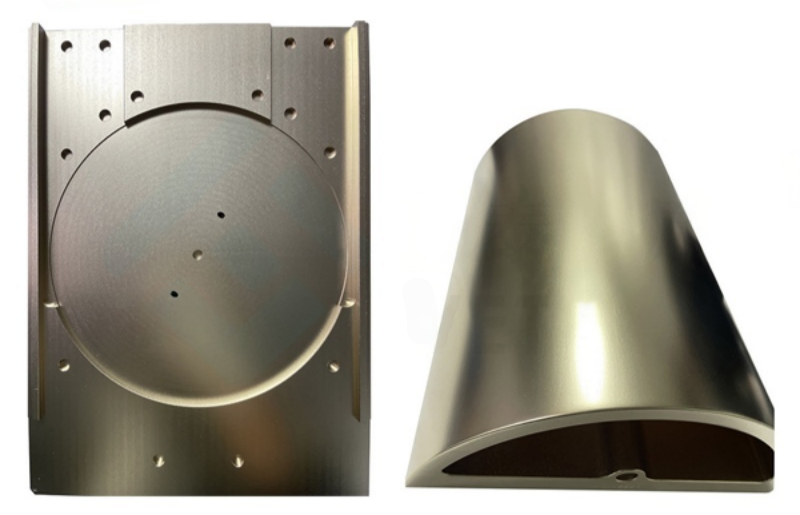

Neden Daha Fazla Şirket TaC Kaplamaları İnceliyor?

Son yıllarda TaC kaplama, ileri yarı iletken termal alan uygulamalarında, özellikle yüksek sıcaklıktaki SiC proseslerinde daha fazla ilgi görmeye başlamıştır.

Bunun bir nedeni, bazı yeni nesil kristal büyütme sistemlerinin, geleneksel kaplama malzemelerinin uzun işlem döngüleri boyunca daha fazla termal ve kimyasal stresle karşılaşabileceği koşullar altında çalışmasıdır.

Geleneksel SiC kaplamalarla karşılaştırıldığında TaC genellikle aşırı yüksek sıcaklıklarda daha güçlü kimyasal stabilite gösterir. Bu nedenle araştırmacılar ve ekipman üreticileri, gelecekteki yüksek sıcaklık reaktör sistemlerine yönelik potansiyelini değerlendirmeye devam ediyor.

Reaktör Çevresindeki Isı Yalıtım Malzemeleri

Yapısal grafit parçaların yanı sıra ısı yalıtım malzemeleri de reaktör performansını güçlü bir şekilde etkiler.

Yarı iletken sistemler sıklıkla şunları kullanır:

• Yumuşak grafit keçe
• Sert grafit keçe
• PAN bazlı karbon fiber keçe
• Karbon kompozit yalıtım malzemeleri

Bu malzemeler, uzun büyüme döngüleri sırasında ısı kaybını azaltmaya ve sabit sıcaklık dağılımını korumaya yardımcı olur.

Modern SiC Epitakside Artan Talepler

SiC endüstrisi 200 mm plaka platformlarına doğru ilerledikçe, dahili reaktör bileşenleri, termal kararlılık, boyutsal hassasiyet ve kirlenme kontrolü açısından giderek daha katı gereksinimlerle karşı karşıya kalmaktadır.

Elektrikli araçların, yenilenebilir enerji sistemlerinin ve yüksek frekanslı güç elektroniğinin hızlı gelişimi, SiC levhalara olan talebi artırıyor.

Plaka boyutları 4 inçten 6 inç ve 8 inç platformlara çıktıkça, reaktör bileşenlerinin aşağıdakiler için daha katı gereksinimleri karşılaması gerekir:

• Boyutsal hassasiyet
• Kaplama bütünlüğü
• Termal stabilite
• Saflık kontrolü
• Mekanik güvenilirlik

Halfmoon düzenekleri gibi destekleyici oda bileşenleri bile teknik açıdan daha zorlu hale geliyor.

Çözüm

Halfmoon, bir LPE reaksiyon odasının içindeki nispeten basit bir grafit yapı gibi görünebilir, ancak termal stabilite, gaz akışı koordinasyonu ve mekanik destek dahil olmak üzere reaktör operasyonunun birçok önemli yönüne katkıda bulunur.

Gelişimi aynı zamanda yarı iletken üretimindeki daha geniş eğilimleri de yansıtıyor: daha yüksek sıcaklıklar, daha temiz süreçler, daha büyük levhalar ve daha gelişmiş malzeme mühendisliği.

SiC epitaksi teknolojisi gelişmeye devam ettikçe, reaktör bileşenleri ve kaplama teknolojileri muhtemelen daha da uzmanlaşmış ve performans odaklı hale gelecektir.
