MOCVD SiC Kaplamalı Grafit Süseptör Çatlama Analizi ve Termal Gerilim Optimizasyonu Örnek Olay İncelemesi

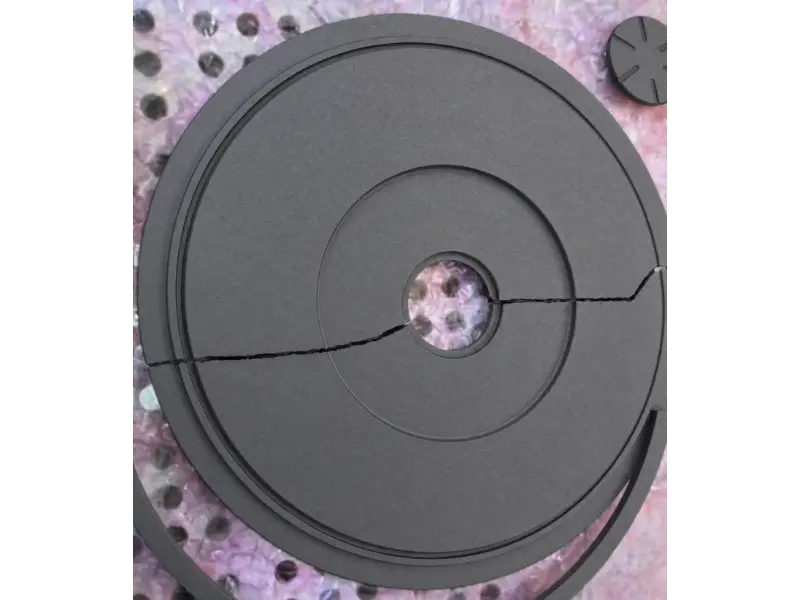

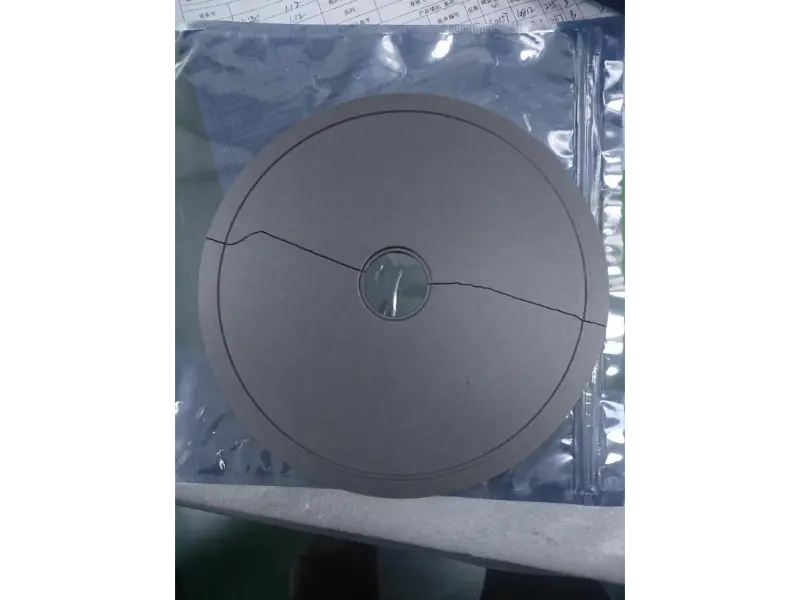

Şekil 1,2: MOCVD'nin Radyal Kırık MorfolojisiCVD SiC Kaplamalı Grafit SüseptörCentral Step Thru-Hole'dan Kaynaklanıyor

I. Yönetici Özeti ve Temel Sonuçlar

Temel Sonuç:Epitaksiyel levha tutucuların (levha taşıyıcıları) tasarımı ve kalitesi, hizmet ömrünü doğrudan belirler ve epitaksi üretim maliyet tahsisini ve ekipmanın aksama süresini önemli ölçüde etkiler. Epitaksiyel plaka üreticileri, suseptörleri seçerken, gerçek proses gereksinimlerine göre uyarlanan, değiştirme sıklığını en aza indiren ve hizmet ömrünü uzatan yüksek kaliteli tasarımlara öncelik verir; böylece üretim maliyetinde önemli azalmalar ve epitaksiyel ürün kalitesinde istikrarlı iyileştirmeler elde edilir.

Vetek (www.veteksemicon.com), merkezi basamaktaki gerilim tamponlama bölgesini yeniden tasarlayarak ve özel Isıl Genleşme Katsayısı (CTE) ile grafit alt tabaka malzemelerini seçerek, MOCVD plaka taşıyıcılarındaki merkezi basamak açık deliğinden kaynaklanan radyal çatlamanın endüstriyel sorununu tamamen çözmüştür.

Denizaşırı bir 3. nesil yarı iletken epitaksiyel çip üreticisi, büyük boyutlu Kimyasal Buhar Birikiminin anında çatlaması ve hasar görmesi nedeniyle ciddi üretim darboğazlarıyla karşı karşıya kaldıSilisyum Karbür (CVD SiC) kaplı grafit tutucularyüksek sıcaklıkta MOCVD epitaksiyel büyümesi sırasında. Teknik ekibimiz temel nedenleri belirledi: merkezi basamakta şiddetli gerilim yoğunlaşması ve grafit alt tabakanın termal genleşme uyumsuzluğu. Yapısal marjın yeniden yapılandırılması (gerilim tampon bölgelerinin genişletilmesi, kayan adım konumlandırmasının yükseltilmesi) ve optimum grafit malzeme seçimi sayesinde müşteri için çatlama tehlikelerini başarıyla ortadan kaldırdık.

Temel Performans ve Metrik İyileştirmeleri:

· Süseptör Çatlama Oranı: >%15'ten %0'a düşürüldü

· Ortalama Çevrim Hizmet Ömrü: %300'den fazla artırıldı

· Planlanmamış Ekipman Kesinti Süresi: %95 oranında azaldı

II. Müşteri Geçmişi ve Geleneksel Sorun Noktaları

1. Müşteri Geçmişi

Müşteri, yüksek güçlü ve RF cihazı epitaksiyel plakaların seri üretimine odaklanan çok sayıda büyük boyutlu, yüksek sıcaklıkta MOCVD/MBE üretim hattını işleten, lider bir otomotiv sınıfı bileşik yarı iletken çip üreticisidir. Reaksiyon odası çalışma sıcaklıkları yıl boyunca 1000°C–1400°C'ye ulaşır ve yüksek frekanslı indüksiyonlu ısıtmaya ve şiddetli hızlı ısıtma/soğutma termal döngülerine tabi tutulur. Epitaksiyel levhaları doğrudan tutan çekirdek bileşen olarak, büyük boyutluCVD SiC kaplı grafit tutucularYüksek sıcaklık ve yüksek stresli ortamlarda aşırı yapısal stabiliteyi ve termal bütünlüğü korumalıdır.

2. Geleneksel Yaklaşımlar ve Ayrıntılı Tarihsel Sorunlar

Epitaksiyel üreticiler, geleneksel suseptör tasarımlarını kullanırken uzun süredir ciddi ekonomik ve kapasite sorunları yaşadılar:

· Sık Değiştirmeler ve Son Derece Kısa Ömür:Geleneksel tasarımlar aşırı yüksek sıcaklıklar altındaki termal genleşme farklılıklarını hesaba katmakta başarısız oldu. Süseptörler birkaç düzine döngüde çatladı ve bazıları kurulumdan hemen sonra arızalandı (çatlama oranı >%15).

· Pahalı Arıza Süreleri ve Temizlik Giderleri:Odanın içinde bir suseptör çatladığında veya parçalandığında, epitaksiyel plakaların tamamı, ciddi parçacık kirliliğiyle birlikte hurdaya çıkarıldı. Her olay, 12-24 saat boyunca odanın soğutulmasını, sökülmesini, temizlenmesini, yeniden tahliye edilmesini ve basınç/sıcaklık testini gerektirdi. Planlanmayan aksama süresi ve sarf malzemelerinden kaynaklanan doğrudan kayıplar, olay başına onbinlerce ABD dolarına ulaştı.

· Yüksek Tek Gofret Üretim Maliyeti:Yüksek değerli sarf malzemeleri olarak sık değiştirmeler, levha başına aşırı suseptör maliyet tahsisine neden oldu. Eş zamanlı olarak arıza süresi, üretim hattı genelinde Genel Ekipman Verimliliğini (OEE) azalttı ve sabit genel gider maliyetlerini önemli ölçüde artırdı.

III. Teknik Zorluklar ve Arıza Mekanizması Analizi

Fiziksel Arıza Morfolojisi:Kırılma analizi, çatlak başlangıcının tam olarak merkezi geçiş deliğinin iç adımından kaynaklandığını ve suseptör gövdesinin her iki tarafı boyunca radyal olarak dışarı doğru uzandığını gösterir.

Kök Neden Araştırması (Stres Mekanizması):

· Malzeme Termal Genleşme Uyuşmazlığı:Yüksek sıcaklıktaki çalışma koşullarında (1000°C ve üzeri), grafit alt tabaka ile SiC koruyucu kaplama arasında önemli bir termal genleşme katsayısı (CTE) uyumsuzluğu mevcuttur. Çünkü grafitin ısıl genleşme katsayısı grafitinkinden daha yüksektir.SiC kaplamaGrafit substrat, ısıtma sırasında yüzey SiC katmanından daha fazla termal genleşme deformasyonuna uğrar. Bu, önemli miktarda ara yüzey termal gerilimi oluşturur ve sonuçta grafit substrat gövdesinin çatlamasına ve bozulmasına neden olur.

· Gerilim Giderme Alanındaki Yapısal Kusur:Orijinal tasarımda merkezi basamakta gerekli bir geçiş tampon bölgesi yoktu, bu da klasik bir mekanik gerilim yoğunlaşma noktası oluşturuyordu. Genleşme gerilimi grafit alt tabakanın çekme mukavemeti eşiğini aştığında, keskin basamak köşesinde anında mikro çatlaklar başladı ve dışarı doğru yırtıldı.

IV. Çözümler: Sorunu Nasıl Çözdük?

Vetek Ar-Ge ve Mühendislik Ekibi, merkezi kademeli çatlamayı ele almak için yüksek sıcaklıkta Termal Genleşme Katsayısını (CTE) temel alan kapsamlı bir teknik açıklama planı hazırladı. optimizasyon:

V. Sonuçlar ve Ölçülebilir Faydalar

Yeniden tasarlanan suseptörler, müşterinin üretim hattında sıkı bir termal döngüden ve hacim hattı doğrulamasından geçirilerek dikkate değer performans iyileştirmeleri elde edildi:

· Termal Gerilim Çatlamalarının Tamamen Ortadan Kaldırılması:Optimize edilmiş tutucular 500'den fazla termal döngü boyunca sürekli çalışarak çatlama ve hasar oranını doğrudan >%15'ten %0'a düşürdü.

· Kesinti Kayıplarında Büyük Azalma:Taşıyıcının kırılmasından kaynaklanan plansız kesinti süresi %95 oranında azaldı ve genel hat OEE'si önemli ölçüde arttı.

· Daha Uzun Hizmet Ömrü ve Maliyet Azaltma:Ortalama suseptör hizmet ömrü %300'den fazla arttı, bu da epitaksiyel levha başına tahsis edilen suseptör maliyetinde önemli bir düşüşe yol açtı.

VI. Vetek Üretim & Kalite Kontrol Garantisi

· Yüksek Saflıkta Hammadde Seçimi:Birinci sınıf yüksek yoğunluklu izostatik grafit substrat (7N saflık, kül içeriği <5 ppm), CVD SiC kaplamayla kusursuz CTE uyumu sağlamak için seçilmiştir.

· Hassas İşleme:5 eksenli CNC hassas kesim (toleranslar ±0,005 mm dahilinde tutulur) kullanılarak merkezi basamak gibi kritik özelliklerde hassas gerilim giderme tampon bölgeleri oluşturulur.

· CVD SiC Birikimi:Yüksek sıcaklıkta CVD işlemleri, yoğun bir 80–100 μm β-SiC katmanı biriktirerek üstün termal homojenlik ve korozyon koruması sağlar.

· %100 CMM Tam Denetim:Yüksek hassasiyetli Koordinat Ölçüm Makineleri (CMM), cep dizilerini, merkezi adım boyutlarını ve genel düzlemselliği otomatik olarak tarar ve ölçer.

· Temiz Oda Paketleme ve Teslimatı:Class 100 temiz odalarda temizlenir ve vakumlu nitrojen ambalajında ​​çift ambalajlanır, özelleştirilmiş EVA darbeye dayanıklı kutularla birlikte teslim edilir.

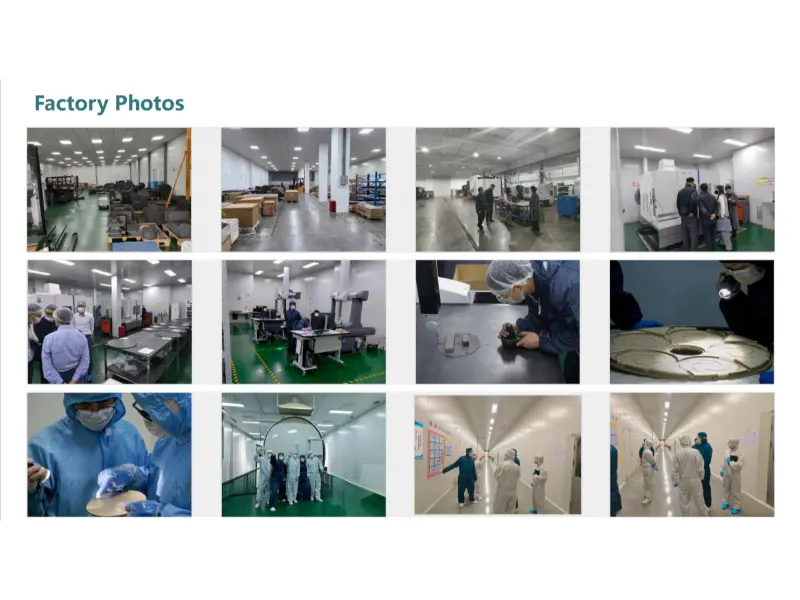

Şekil 3: Vetek Semiconductor Gelişmiş Hassas İşleme, Temiz Oda ve Kalite Kontrol Tesisleri

VII. Sıkça Sorulan Sorular (SSS)

Soru 1: Temel nedeni nedir?MOCVD SiC Kaplamalı Grafit AskıÇatlaklar merkezi basamakta mı başlıyor?

C: Birincil neden, merkezi basamakta gerilim giderme tampon bölgesinin bulunmaması ve termal gerilimi dağıtmak için yapısal bir yeniden tasarım gerektirmesidir.

S2: CVD SiC kaplama tek başına merkezi adımda çatlamayı önleyebilir mi?

C: Hayır. SiC kaplamalar öncelikle korozyon direnci, yabancı maddelerin önlenmesi ve termal iletkenlik sağlar. Yapısal tasarım kusurluysa, kaplamanın kendisi alt tabakadan kaynaklanan dahili basınç ve çekme gerilimlerine dayanamaz. Yalnızca 'rasyonel olarak tasarlanmış stres tamponlayıcı yapı + yüksek kaliteli CVD SiC kaplama' kombinasyonu çatlama sorunlarını tamamen çözebilir.

VIII. Özet ve Eylem Çağrısı (CTA)

Epitaksiyel plaka tutucuları yardımcı sarf malzemeleri olmasına rağmen, bunların yapısal tasarımları ve üretim kalitesi, fabrika üretim verimliliği ve genel maliyetler üzerinde çok önemli bir etkiye sahiptir. Geleneksel tasarımlar genellikle malzeme CTE eşleşmesini ve stres konsantrasyonu giderme bölgelerini gözden kaçırır ve bu da sık sık suseptör arızasına, pahalı arıza sürelerine ve levha hurdası risklerine yol açar.

Vetek'in yapısal optimizasyonu ve iyileştirilmiş termal stres mühendisliği sayesinde, müşterinin yalnızca termal stresi tamamen ortadan kaldırmasına yardımcı olmakla kalmadık.grafit tutucuçatlama (çatlama oranlarını %0'a düşürür), ancak aynı zamanda taşıyıcının servis ömrünü de %300'ün üzerinde uzatır. Bu iyileştirme, değiştirme sıklığını önemli ölçüde azalttı, levha başına sarf malzemesi tahsis maliyetlerini düşürdü ve levha epitaksiyel büyümesinin kalitesini, istikrarını ve sürekliliğini garanti ederek önemli bir ekonomik ve kapasite değeri sağladı.

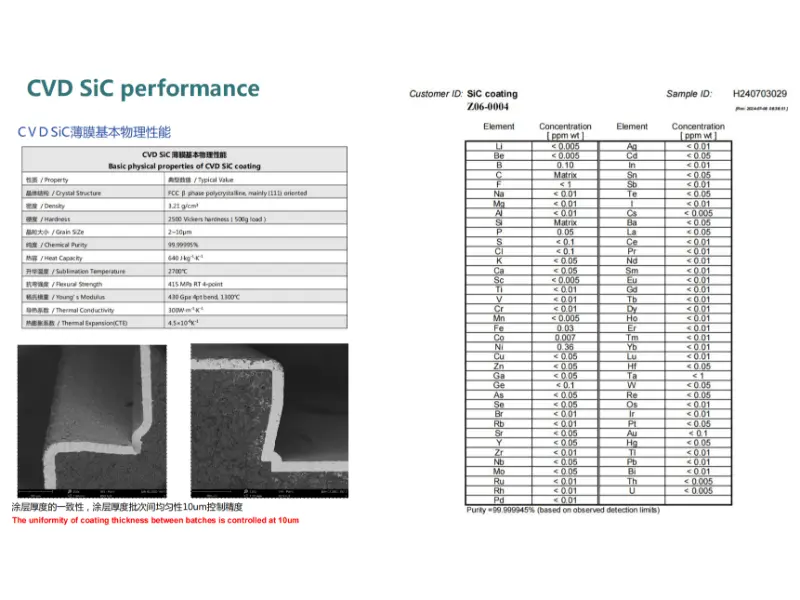

Şekil 4: CVD SiC Kaplamanın Temel Fiziksel Özellikleri, SEM Kalınlık Tekdüzeliği ve Ultra Yüksek Saflık Analizi
