4 İnçten 8 İnçe: On Yıllık SiC Yarı İletken Büyümesi

2013 yılında endüstri silisyum karbürün ticarileştirilip ticarileştirilemeyeceğini sordu. On yıl sonra SiC, EV'lere ve yenilenebilir enerjiye güç sağlıyor ve gerçek rekabet malzeme, ekipman ve üretim verimine kaydı. On yıl içinde, epitaksi ekipmanı adım adım ilerledikçe SiC plakaları 4 inçten 8 inç'e çıktı. Plakanın ötesinde, CVD SiC kaplamalar, Katı CVD SiC ve TaC kaplamalar artık yüksek sıcaklıkta, korozyona dayanıklı ekipmanların güvenilir bir şekilde çalışmasını sağlıyor. VETEK Semiconductor, ölçekli SiC üretimi için üç malzeme çözümünün tamamını sağlar.

SiC'nin On Yıllık Dönüşümü: Laboratuvar Malzemesinden Ana Akım Güç Yarı İletkenine

SiC, 2013'te gelecek vaat eden bir laboratuvar materyalinden günümüzde EV'leri, güç elektroniğini ve enerji dönüşümünü destekleyen ana akım teknolojiye dönüştü ve endüstrinin odak noktası, teknolojiyi kanıtlamaktan, üretimde geniş ölçekte uzmanlaşmaya doğru kaydı.

Aşağıdaki tablo SiC endüstrisinin önceliklerinin son on yılda nasıl değiştiğini özetlemektedir.

2013 ve Bugün: SiC Endüstrisinin Odak Noktası Nasıl Değişti?

SiC'nin Ticarileştirilmesinde Temel Zorluk: Epitaksi Teknolojisi

Epitaksi ekipmanı, SiC'nin ticarileştirilmesinde her zaman teknik bir darboğaz olmuştur; endüstrinin ilerlemesi, ilk 6 inçlik platformlardan günümüzün otomatik 150mm/200mm sistemlerine kadar epitaksi reaktörlerinin gelişimi yoluyla doğrudan takip edilebilir.

2013 yılında SiC'nin ticarileştirilmesi hızlanıyordu ve ekipman üreticileri öncelikle 6 inç (150 mm) SiC epitaksi kapasitesi etrafında rekabet ediyordu. Semiconductor Today, o dönemde çeşitli temsili sistemler hakkında rapor verdi:

Temsilci SiC Epitaksi Ekipmanı, 2013

Bu ilk sistemler dört sorunu çözmek için tasarlandı: 6 inçlik SiC epitaksi elde etmek, epitaksiyel katman tekdüzeliğini geliştirmek, kusur yoğunluğunu azaltmak ve güç cihazının erken ticarileştirilmesinin ihtiyaçlarını karşılamak.

EV'nin benimsenmesi, EV şarj altyapısı, güneş enerjisi artı depolama sistemleri ve endüstriyel güç pazarları hızla genişledikçe SiC cihazlarına olan talep de buna paralel olarak arttı ve epitaksi ekipmanları küçük serili Ar-Ge platformlarından büyük ölçekli üretim için oluşturulmuş yeni nesil sistemlere dönüştü. Günümüzün temsili platformları şunları içerir:

Temsilci SiC Epitaksi Ekipmanı, Bugün

4 İnçten 8 İnçe: Wafer Ölçeklendirme Maliyeti Nasıl Azaltır ve Üretimi Nasıl Artırır?

SiC levha çapındaki 4 inçten 6 inç'e ve şimdi 8 inç'e doğru her adım, levha başına üretimi artırmak ve üretim maliyetini düşürmek için var ve endüstri şu anda 6 inçten 8 inç'e geçişin ortasında.

2013 yılında SiC endüstrisi 4 inçlik plakalardan 6 inçlik plakalara geçme konusunda baskı yapıyordu. Cree, Dow Corning, Showa Denko ve Norstel gibi şirketlerin tümü o sırada 6 inçlik SiC alt tabaka ve epitaksi kapasitelerini genişletiyordu. Daha büyük levhalara geçmenin hedefi basitti: levha başına çıktıyı artırmak, üretim maliyetini düşürmek ve sektör çapında ölçeklenebilirliği geliştirmek.

On yıldan fazla bir süre sonra, aynı mantık şimdi 6 inçten 8 inç'e geçişi yönlendiriyor. Dünyanın üçüncü büyük silikon levha üreticisi GlobalWafers, endüstri çapında 8 inçlik SiC levha üretiminin 2025-2026 boyunca keskin bir şekilde hızlanacağını belirtti; bu, yalnızca iki yıl öncesine kadar gerçekçi olmadığı düşünülen bir geçişti (GlobalWafers, 2023). Onsemi ve Resonac da aynı şekilde 8 inçlik SiC substratları ve epitaksiyel levhaları nitelendirmek ve geliştirmek için 2025 yılını hedefledi (Compound Semiconductor News, 2024).

SiC Gofretleri Büyüdüğünde Ne Değişir?

Plaka çapı ve kalite gereklilikleri arttıkça, üretim süreci boyunca kullanılan malzemeler ve ekipman bileşenleri de SiC'nin ilerlemesi açısından levhaların kendisi kadar belirleyici hale geldi.

Plakanın Ötesinde: Ekipman Bileşenleri Neden SiC Çipleri Kadar Önemlidir?

En çok ilgiyi SiC levhalar, MOSFET'ler ve güç modülleri çekiyor ancak epitaksi ve kristal büyütme reaktörlerinin içindeki ekipman bileşenleri de eşit derecede zorlu koşullarla karşı karşıyadır ve geleneksel grafit artık tek başına günümüzün gereksinimlerini karşılamak için yeterli değildir.

SiC endüstrisine ilişkin tartışmalar üç şeye odaklanma eğilimindedir: SiC levhalar, SiC MOSFET'ler ve güç modülleri. Uygulamada bunları üretmek için kullanılan ekipman bileşenleri de aynı derecede önemlidir. Epitaksi reaktörleri, kristal büyütme fırınları ve diğer yüksek sıcaklıktaki yarı iletken işlemlerde, dahili bileşenlerin aşağıdakilere dayanması gerekir:

• Ultra yüksek sıcaklıktaki ortamlar

• H₂ ve HCl gibi aşındırıcı proses gazları

• Plakanın kirlenmesini önlemek için sıkı temizlik gereksinimleri

Geleneksel grafit güçlü bir termal performans sunar, ancak uzun süreli kullanımda yüzey korozyonuna, parçacık oluşumuna ve hizmet ömrünün kısalmasına eğilimlidir; bunların tümü levha verimini ve işlem tutarlılığını doğrudan tehdit eder. Bu, CVD SiC kaplama teknolojisinin giderek daha fazla kapatmaya çalıştığı boşluktur.

CVD SiC Kaplama: Güvenilir Yüksek Sıcaklık Ekipmanlarının Arkasındaki Teknoloji

SiC epitaksi ve SiC kaplama, farklı amaçlara hizmet eden iki ayrı teknolojidir; epitaksi yarı iletken malzemeyi kendisi üretirken CVD SiC kaplama onu üreten ekipmanı korur.

SiC epitaksi yarı iletken malzeme üretmek için kullanılır. SiC CVD kaplama, aksine, yüksek sıcaklık ve korozyona karşı direncini artırmak için öncelikle yarı iletken ekipmanın kritik iç bileşenlerine uygulanır.

SiC Epitaksi ve SiC Kaplama: İki Farklı Teknoloji

Grafit + SiC Kompoziti Nasıl Çalışır?

CVD SiC kaplı grafit bileşenler artık SiC epitaksi ekipmanında, MOCVD ekipmanında, LED epitaksi ekipmanında ve RTP/RTA termal işlem ekipmanında yaygın olarak kullanılmaktadır. Yüksek saflıkta grafit üzerine yoğun bir SiC tabakasının biriktirilmesi, her iki malzemenin güçlü yönlerini birleştirir:

Neden Grafit + SiC Kompozit Olarak Çalışır?

VETEK Semiconductor'ın Gelişmiş SiC Malzeme Çözümleri

Üçüncü nesil yarı iletkenler ölçeklenmeye devam ederken VETEK Semiconductor, SiC üretim ekipmanının özel termal ve kimyasal talepleri için tasarlanmış üç tamamlayıcı malzeme çözümü (CVD SiC kaplı grafit, Katı CVD SiC ve TaC kaplamalar) sağlar.

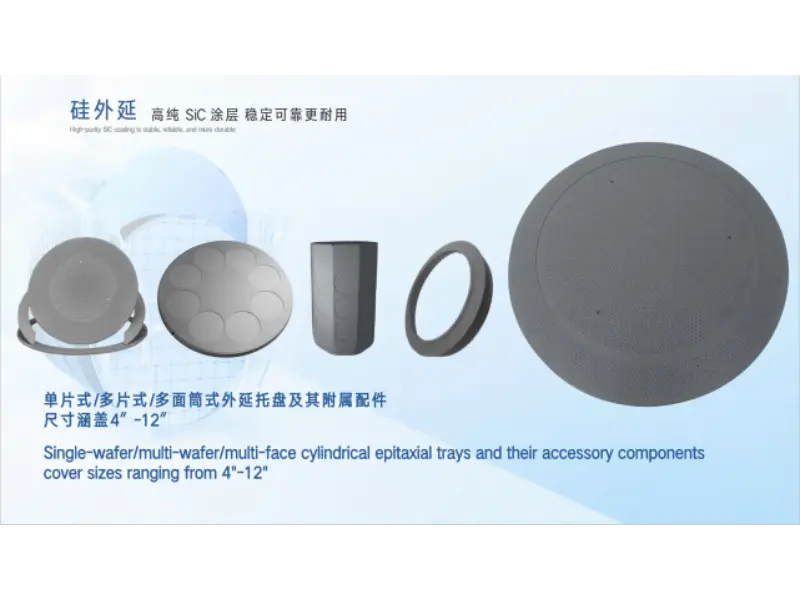

CVD SiC Kaplamalı Grafit Bileşenler

VETEK'in CVD SiC kaplı grafit bileşenleri, SiC Epitaksi Süseptörleri, MOCVD Taşıyıcıları, Wafer Taşıyıcıları, Halfmoon Bileşenleri ve Yarı İletken Termal Bileşenlerinde kullanılmaktadır.

• Yüksek saflıkta SiC kaplama

• Mükemmel termal homojenlik

• Yüksek sıcaklık stabilitesi

• Güçlü korozyon direnci

VETEK CVD SiC epitaksi, MOCVD ve yarı iletken termal uygulamalar için SiC kaplı grafit bileşenler.

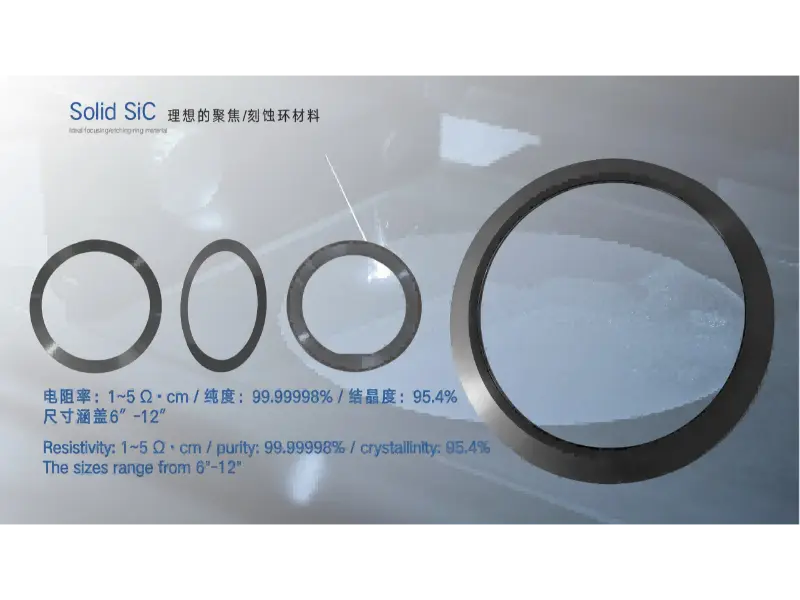

Katı CVD SiC Bileşenleri

Gelişmiş aşındırma ve yüksek sıcaklıktaki işlemler için Solid CVD SiC, daha yüksek düzeyde malzeme performansı sunar. Tipik uygulamalar arasında Odak Halkaları, RTP/EPI Bileşenleri ve Plazma Proses Bileşenleri bulunur.

• Yoğun, gözeneksiz yapı

• Son derece düşük parçacık üretimi

• Mükemmel plazma direnci

• Uzun servis ömrü

Katı CVD SiC odak halkaları ve plazmagelişmiş aşındırma ve RTP/EPI uygulamaları için proses bileşenleri.

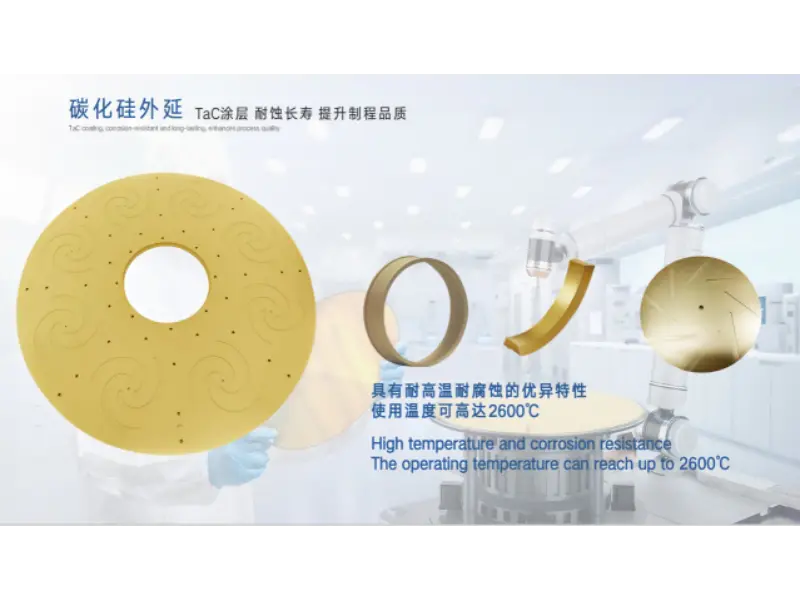

TaC Kaplama Çözümleri

SiC kristal büyüme sıcaklıkları artmaya devam ettikçe tantal karbür (TaC) kaplamalar, ultra yüksek sıcaklıktaki termal alanlar için önemli bir malzeme haline geldi. TaC, SiC kristal büyütme ekipmanlarına, yüksek sıcaklıktaki termal alan bileşenlerine ve üçüncü nesil yarı iletken üretim ortamlarına uygun, daha yüksek sıcaklık stabilitesi, mükemmel oksidasyon direnci ve olağanüstü kimyasal stabilite sunar.

Ultra yüksek sıcaklıkta SiC kristal büyümesi için tasarlanmış TaC kaplı sıcak bölge bileşenleri.

Bu üç ürün grubu birlikte SiC üretim zincirinde bulunan farklı termal ve kimyasal talepleri karşılar:

Bir Bakışta VETEK'in Üç SiC Malzeme Çözümü

Sıkça Sorulan Sorular

1. SiC epitaksi ile SiC kaplama arasındaki fark nedir?

SiC epitaksi, yarı iletken levhalar ve cihazlar yapmak için kristalin bir silisyum karbür katmanını büyütür. SiC kaplama (CVD SiC), ekipman bileşenlerini ısıdan ve korozyondan korumak için grafit veya diğer alt tabakalar üzerine ince, yoğun bir SiC katmanı bırakır. Aynı üretim zincirinde farklı amaçlara hizmet ederler.

2. Grafit neden tek başına kullanılmak yerine SiC ile kaplanıyor?

Çıplak grafit mükemmel termal iletkenliğe ve stabiliteye sahiptir, ancak zamanla yüksek sıcaklıklara ve H₂ ve HCl gibi gazlara maruz kaldığında paslanır ve parçacıklar üretir. Yoğun CVD SiC kaplama, grafitin termal performansını korurken sertlik, kimyasal direnç ve yüksek sıcaklık stabilitesi sağlar.

3. Katı CVD SiC ne için kullanılır?

Katı CVD SiC, son derece düşük parçacık üretimi ve uzun servis ömrü gerektiren uygulamalar olan odak halkaları, RTP/EPI bileşenleri ve plazma proses parçaları dahil olmak üzere gelişmiş aşındırma ve yüksek sıcaklık proseslerinde kullanılan tamamen yoğun, gözeneksiz bir silisyum karbür malzemedir.

4. SiC kristal büyümesi neden TaC kaplamalara ihtiyaç duyar?

SiC kristal büyüme süreçleri daha yüksek sıcaklıklara doğru ilerledikçe, sıcak bölge bileşenlerinin oksidasyona dirençli ve aşırı ısı altında kimyasal olarak stabil kalan malzemelere ihtiyacı vardır. TaC kaplamalar, tek başına grafitten daha yüksek sıcaklık stabilitesi sunar; bu da onları SiC kristal büyütme fırınları ve yüksek sıcaklıktaki termal alan bileşenleri için çok uygun kılar.

5. Endüstri neden 6 inçlik SiC levhalardan 8 inçlik SiC levhalara geçiş yapıyor?

Daha büyük levhalar, levha başına kalıp sayısını arttırır, bu da yonga başına üretim maliyetini düşürür ve ölçeklenebilirliği artırır. Plaka üreticileri ve yonga üreticileri artık EV'lerden, yenilenebilir enerjiden ve endüstriyel güç elektroniğinden gelen artan talebi karşılamak için 8 inçlik SiC alt katmanları ve epitaksiyel plakaları uygun hale getiriyor.

Özet: SiC Üretimi Proses Yeteneği Yarışması Çağına Girdi

SiC endüstrisinin belirleyici sorusu, malzemenin ticarileştirilip ticarileştirilemeyeceğinden, ne kadar verimli, temiz ve tutarlı bir şekilde büyük ölçekte üretilebileceğine kadar değişti.

2013 yılında sektörün temel sorusu SiC'nin ticarileştirilip ticarileştirilemeyeceğiydi. Bugün, on yılı aşkın bir süre sonra, bu soru şu hale geldi: SiC ürünleri nasıl daha yüksek verimlilikle, daha az kusurla ve daha fazla stabiliteyle üretilebilir?

SiC endüstrisi genişlemeye devam ettikçe, daha büyük levha çapları, yükseltilmiş epitaksi teknolojisi ve optimize edilmiş üretim ekipmanı, endüstri gelişiminin temel yönleri olmaya devam ediyor. Aynı zamanda, yüksek saflıkta CVD SiC kaplamalar, Katı CVD SiC ve TaC malzemeleri, yarı iletken üretim istikrarını sağlamak için önemli teknolojiler haline geliyor.

VETEK Semiconductor, gelişmiş yarı iletken malzemelere odaklanmaya devam ederek SiC epitaksi, kristal büyümesi ve yüksek sıcaklıkta yarı iletken üretimi için güvenilir malzeme çözümleri sağlayarak yarı iletken endüstrisinin yeni neslini destekliyor.

VETEK Yarıiletken Hakkında

VETEK Semiconductor, SiC epitaksi, MOCVD, kristal büyütme ve yüksek sıcaklıklı yarı iletken ekipmanlar için CVD SiC kaplı grafit, Katı CVD SiC ve TaC kaplama bileşenleri tasarlar ve üretir. Bu makale, VETEK'in malzeme mühendisliği ekibi tarafından, Semiconductor Today'den gelen sektör raporlarından ve mevcut SiC levha pazar analizinden yararlanılarak hazırlanmıştır ve VETEK'in SiC üretim hatlarına bileşen tedarik etme konusundaki doğrudan deneyimini yansıtmaktadır.

Başvurulan kaynaklar: Semiconductor Today (2013 endüstri özelliği); GlobalWafers'ın basın açıklamaları (2023); Bileşik Yarı İletken Haberleri (2024); Patsnap Eureka SiC gofret fiyat analizi (2025). VETEK ürünlerine ilişkin şekiller ve ekipman özellikleri, dahili ürün belgelerine dayanmaktadır.
