Çok Cepli Silikon Epitaksi Grafit Süseptörlerde Cepten Cebe Yüksek Değişkenlik Nasıl Çözülür?

Optimizasyon Çözümün Yüksek Hassasiyetli CVD SiC Kaplamalı Süseptörler için

Çok cepli silikon epitaksi grafit tutucularda yüksek cepten cebe varyasyonun (%1,4) neden olduğu film kalınlığı eşitsizliği sorununu ele alan VeTek Semiconductor, CVD fırın akış alanı simülasyonu ve yüksek hassasiyetli işleme yoluyla süseptör düzlüğünü <0,08 mm'ye geliştirdi ve cepten cebe varyasyonu %0,69'a düşürerek epitaksiyel levha verimini önemli ölçüde artırdı.

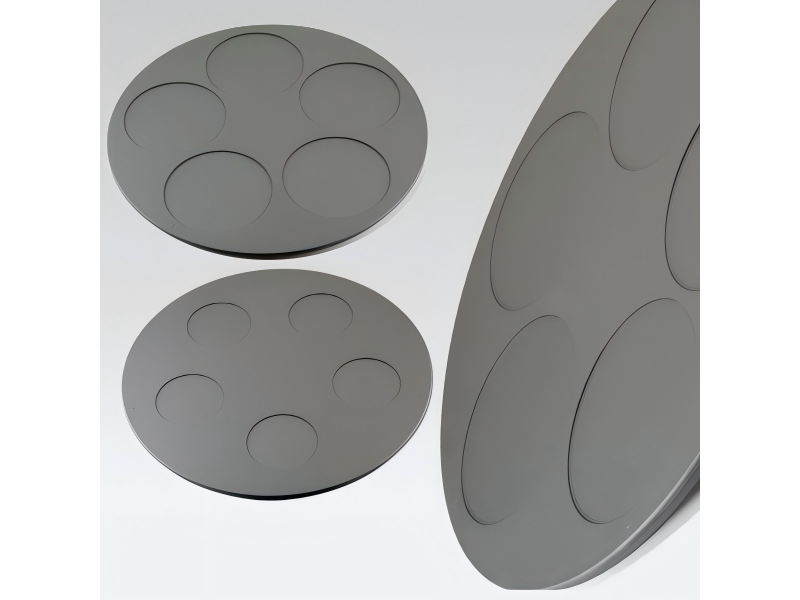

Yüksek Hassasiyetli CVD SiC Kaplamalı Çok Cepli Silikon Epitaksi Grafit Süseptörler

I. Yönetici Özeti

Çok cepli silikon epitaksi üretimi sırasında, müşterimiz (yarı iletken plaka dökümhanesi), epitaksiyel katman kalınlığında cepten cebe yüksek varyasyon nedeniyle uzun süredir devam eden zorluklarla karşı karşıya kaldı (orijinal veriler: %1,4). Bu, epitaksiyel levha tutarlılığını ve aşağı akış cihaz verimini ciddi şekilde etkiledi. VeTek Semiconductor ekibi, CVD epitaksi fırını içindeki dahili akışkan dinamiği ve termal alanların 3 boyutlu sayısal simülasyonunu ve analizini, takım yapısı optimizasyonu ve yüksek hassasiyetli Kimyasal Buhar Biriktirme Silikon Karbür (CVD SiC) kaplama teknolojisiyle birleştirerek, çok cepli silikon epitaksi grafit tutucunun yüzey düzlüğünü <0,20 mm'den <0,08 mm'ye önemli ölçüde iyileştirdi. Bu iyileştirmelerin ardından, müşterinin cepten cebe film kalınlığı değişimi büyük ölçüde %0,69'a düştü ve film kalınlığı tekdüzeliğinde niteliksel bir sıçrama elde edildi.

Temel Performans Metrikleri Karşılaştırması

II. Müşteri Geçmişi: Yüksek Tutarlı Epitaksiyel Üretim Çözümleri Arayışı

Çekirdek Perspektifi: Büyük boyutlu, çok cepli silikon epitaksi üretiminde, en küçük süseptör deformasyonları bile pahalı talaş verimi kayıpları nedeniyle büyütülür.

Bu ortaklığın müşterisi, öncelikle yüksek gerilim MOSFET'lerde, IGBT'lerde ve otomotiv elektroniklerinde kullanılan kalın film silikon epitaksiyel levhalar üreten lider bir 8 inç/12 inç güç cihazı ve silikon epitaksiyel levha dökümhanesidir. Alt müşteriler çip elektrik parametrelerinde giderek daha sıkı bir tutarlılık talep ettikçe, epitaksiyel katman kalınlığı ve direnç tekdüzeliği, epitaksiyel levha kalitesinin değerlendirilmesinde temel ölçütler haline geldi. Müşteri, tek seferde birden fazla silikon levhayı aynı anda işleyebilen çok cepli CVD silikon epitaksi reaktörlerini kullanıyor. Bununla birlikte, uzun süreli yüksek sıcaklıktaki termal döngü ve gaz akışı erozyonu nedeniyle, orijinal grafit tutucuları artık cepten cebe değişim ve düzlük ile ilgili yüksek hassasiyetli proses gereksinimlerini karşılayamıyordu.

III. Zorluklar ve Sorunlu Noktalar: Cepten Cebe Yüksek Değişkenlik, Film Kalınlığında Eşitsizliklere Neden Olur

Çekirdek Perspektifi: Aşırı grafit tutucu düzlük toleransları, CVD fırını içindeki termal iletimi ve gaz akışı alanı dağılımını doğrudan bozarak cepler arasında ciddi kalınlık değişikliklerini tetikler.

CVD silikon epitaksiyel büyümesi sırasında, öncü gazlar (SiHCl3/SiH4 gibi), tek kristalli bir epitaksiyel katman oluşturmak üzere levha yüzeyinde yüksek sıcaklıklarda birikir. Grafit tutucu yalnızca taşıyıcı olarak görev yapmakla kalmaz, aynı zamanda düzgün ısı iletimi ve akış alanı rehberliğinde de kritik bir rol oynar. Müşterinin karşılaştığı spesifik teknik darboğazlar şunları içermektedir:

1. Film Kalınlığı Cepten Cebe Değişimi %1,4'e Kadar Ulaşarak Genel Gofret Tekdüzeliğini Etkiledi

Uzun süreli kullanımdan sonra yüzeydeki mikro deformasyonlar nedeniyle, müşterinin orijinal çok cepli grafit tutucuları, cep girinti derinliği ve ayrı cepler arasındaki termal radyasyon verimliliği açısından küçük farklılıklar sergiledi. Gerçek ölçümler cepten cebe değişim verilerinin %1,4 kadar yüksek olduğunu ortaya çıkardı. Bu tutarsızlık doğrudan aynı parti içinde farklı ceplere yerleştirilen silikon plakalar arasında tutarsız epitaksiyel katman büyüme oranlarına yol açarak aşırı film kalınlığı sapmasına neden oldu.

2. <0,20 mm'nin Altındaki Süseptör Düzlüğü Sınır Termal Alanına ve Akış Alanı Türbülansına Neden Oldu

Orijinal süseptörlerin düzlüğü yalnızca <0,20 mm seviyesinde korunabildi. 1100°C ila 1200°C arasındaki yüksek sıcaklıktaki epitaksi ortamlarında, düzgün olmayan bir yüzey, reaksiyona giren gaz akışının lokalize girdaplar oluşturmasına neden olurken, bir yandan da suseptör ile indüksiyonlu ısıtıcı arasında eşit olmayan boşluklar oluşturur. Bu daha sonra yüzey boyunca eşit olmayan termal alanlara neden oldu ve film kalınlığındaki dalgalanmalar kötüleşti.

Sorun Noktaları ve Teknik Mekanizma Analizi

IV. VeTek Özelleştirilmiş Çözüm: CVD Akış Alanı Simülasyonu ve Ultra Yüksek Hassasiyetli Takım Optimizasyonu

Temel Perspektif: Mikron seviyesinde hassas CNC işleme ve yüksek saflıkta yoğun CVD SiC kaplama ile birleştirilmiş sayısal simülasyon yoluyla akışı ve termal alanları optimize etmek, suseptör performansını temel olarak yeniden şekillendirir.

VeTek Semiconductor mühendislik ekibi, müşterinin cepten cebe varyasyonunu ve düzlük darboğazlarını çözmek için yerinde değerlendirmeler gerçekleştirdi, reaktör operasyonel parametrelerini çıkardı ve tamamen özelleştirilmiş, uçtan uca bir optimizasyon çözümü tasarladı:

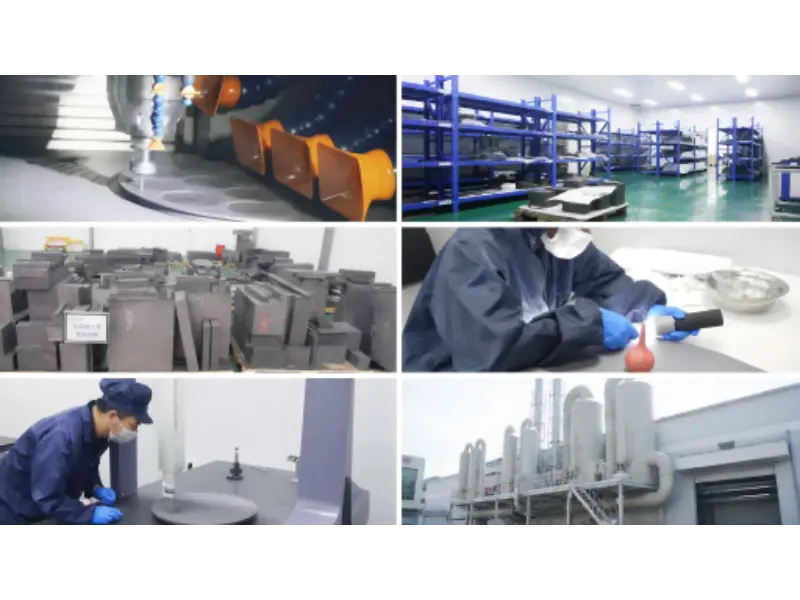

VeTek Semiconductor Gelişmiş Hassas İşleme, Temiz Oda ve Kalite Kontrol Tesisleri

1. CVD Fırın İç Akışı ve Termal Alan Simülasyonu

ANSYS Fluent kullanılarak CVD reaktörü içindeki gaz akış hızı, sınır tabakası kalınlığı ve termal radyasyon ısı transferi için 3 boyutlu sayısal simülasyonlar gerçekleştirildi. Modelleme analizlerine dayanarak, tutucu yüzeyindeki cep kenarı geçiş yarıçapları ve gaz kılavuzlu oluk yapıları yeniden tasarlandı; böylece reaktan gazların her cebin üzerinde oldukça tutarlı bir laminer akış rejimini koruması ve lokalize girdapların ortadan kaldırılması sağlandı.

2. Yüksek Hassasiyetli Grafit Yüzey İşleme ve Takım Optimizasyonu

Alt tabaka malzemesi olarak yüksek yoğunluklu, yüksek saflıkta izotropik izostatik grafit seçildi ve yükseltilmiş 5 eksenli CNC hassas işleme takımıyla birleştirildi. İşleme sırasında sıkma gerilimi kontrolü ve takım yolu yörüngeleri geliştirilerek, işleme sonrası askı düzlüğü <0,20 mm'den <0,15 mm'ye sıkı bir şekilde kontrol edildi; çekirdek üst sınıf askı yüzeyleri <0,08 mm'lik çığır açıcı bir düzlük elde etti.

3. Tescilli Yüksek Saflıkta Yoğun CVD SiC Kaplama Teknolojisi

Kimyasal Buhar Biriktirme (CVD) yoluyla grafit substrat yüzeyinde eşit kalınlıkta oldukça yoğun bir a-SiC kaplama büyütüldü. Kaplama %99,999'a varan saflığa (5N-6N sınıfı), yüksek termal iletkenliğe ve sıcak hidrojen klorür (HCl) gazı korozyonuna karşı dirence sahiptir. Grafit alt tabakanın termal genleşme katsayısına (CTE) mükemmel şekilde uyum sağlar ve hızlı termal döngü sırasında sıfır mikro çatlak veya delaminasyon sağlar.

Teknik Çözüm ve Performans Avantajları

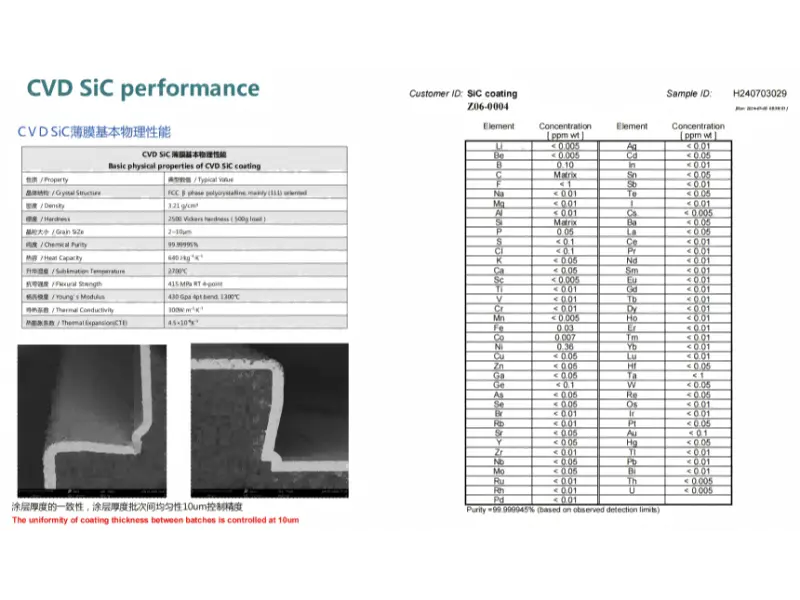

CVD SiC Kaplamanın Temel Fiziksel Özellikleri, SEM Kalınlık Tekdüzeliği ve Ultra Yüksek Saflık Analizi

V. Sonuçlar ve Veriler: Gerçekler ve Ölçülebilir Ölçütlerle Konuşmak

Temel Perspektif: Ölçülen alan verileri, suseptör düzlüğü optimizasyonunun, epitaksiyel film cepten cebe değişiminde doğrudan %50,7'lik önemli bir azalmaya dönüştüğünü göstermektedir.

Eski parçaları VeTek Semiconductor'ın optimize edilmiş çok cepli silikon epitaksi grafit tutucularıyla değiştirdikten sonra müşteri, hattında 30 günlük sürekli yüksek hacimli bir üretim izleme çalışması gerçekleştirdi. Toplanan gerçek kalite iyileştirme verileri şunları içerir:

1. Film Kalınlığı Cepten Cebe Değişimi %0,69'a Düşürüldü

Müşterinin ölçülen üretim verileri, cepten cebe varyasyonun önemli ölçüde %1,4'ten %0,69'a düştüğünü ve toplamda %50,7'lik bir azalmaya ulaştığını gösterdi. Bu, farklı ceplerdeki büyüme oranı farklarını büyük ölçüde en aza indirdi.

2. <0,08 mm'ye Duyarlı Yüzey Düzlüğü Atılımı

Akış alanı optimizasyonu ve yüksek hassasiyetli takımlama sayesinde, seri üretilen suseptörler sürekli olarak <0,15 mm'lik düzlüğe ulaştı; üst düzey suseptörler istikrarlı bir şekilde <0,08 mm'ye ulaşarak standart endüstri normlarını çok aştı.

3. Film Kalınlığı Tekdüzeliği ve Genel Verimde Önemli Gelişmeler

Son derece kararlı termal ve akış alanları sayesinde, epitaksiyel katmanın direnç ve kalınlık bütünlüğü ölçümleri üstün kalite aralıklarına girdi. Dökümhanenin A Sınıfı gofret verim oranı yaklaşık %3,5 artarak hurdaya ayrılan gofret maliyetlerinde yılda yüzbinlerce RMB tasarruf sağlandı.

VI. Sıkça Sorulan Sorular (SSS)

S1: Çok cepli silikon epitaksi grafit tutucunun düzlüğü neden film kalınlığı tekdüzeliği üzerinde bu kadar büyük bir etkiye sahiptir?

Cevap:Yüksek sıcaklıkta CVD proseslerinde, silikon levhalar öncelikle termal iletim ve sensörden gelen termal radyasyon yoluyla ısıtılır. Süseptör düzlüğü zayıfsa (örneğin, >0,20 mm), bu durum, suseptör ile alttaki ısıtıcı arasında eşit olmayan boşluklar oluşturarak lokal sıcaklık değişikliklerine neden olur. Eş zamanlı olarak, pürüzlü bir yüzey, reaktan gazların laminer akışını bozarak lokalize gaz konsantrasyonuna ve hız dalgalanmalarına neden olur ve bunlar doğrudan cepten cebe film kalınlığı değişiklikleri olarak kendini gösterir.

S2: VeTek'in CVD SiC kaplı grafit tutucularının operasyonel hizmet ömrü nedir?

Cevap:VeTek, grafit alt katmana hassas CTE uyumuyla tasarlanmış ultra yüksek saflıkta CVD silisyum karbür kaplamalar kullanır. 1200°C yüksek sıcaklık ve H2/HCl aşındırıcı atmosferler altında, olağanüstü termal şok direnci ve kimyasal eylemsizlik sergileyerek, standart endüstri kaplamalı suseptörlere kıyasla tipik olarak hizmet ömrünü %30 ila %50 oranında uzatır.

S3: Özelleştirilmiş CVD epitaksi reaktör modellerimiz varsa VeTek özel mühendislik sağlayabilir mi?

Cevap:Evet. VeTek, eksiksiz CVD akışı/termal alan simülasyon yeteneklerine ve hassas bir CNC işleme zincirine sahiptir. Müşterinin sağladığı fırın boyutlarına, hava akışı parametrelerine veya eski sensör çizimlerine dayalı olarak 1:1 tersine mühendislik veya yapısal optimizasyon gerçekleştirebiliriz.

S4: Hassas tutucunun düzlüğü nakliye sırasında nakliye sırasında oluşabilecek hasarlara karşı nasıl korunur?

Cevap:Tüm suseptör ürünleri Class 1000 temiz odalarda ultrasonik temizliğe ve anti-statik vakum paketlemeye tabi tutulur. İç kısım, özelleştirilmiş yüksek yoğunluklu EVA şok emme modülleri kullanılarak sabitlenir ve dış kısım, sıfır darbeli teslimatı sağlayacak şekilde, ihracat kalitesinde fümigasyona tabi tutulmuş ahşap kasalarla paketlenir.

VII. Çözüm

Temel Perspektif: Yüksek kaliteli yarı iletken mekanik ve termodinamik takım bileşenleri, dökümhanenin rekabet gücünü artırmaya yönelik doğrudan bir yatırımı temsil eder.

VeTek Semiconductor, çok cepli silikon epitaksi grafit tutucular üzerinde CVD akış alanı simülasyonu, hassas alet kontrolü ve CVD SiC kaplama optimizasyonu uygulayarak, müşterinin cepten cebe film kalınlığı değişimini %1,4'ten %0,69'a düşürmesine başarılı bir şekilde yardımcı oldu ve uzun süredir devam eden film kalınlığı düzensizliği sorununu mükemmel bir şekilde çözdü.

Ayrıca epitaksiyel katman eşitsizliği, grafit tutucu deformasyonu, cepten cebe yüksek varyasyon veya CVD kaplama soyulması gibi teknik sorunlu noktalarla da karşılaşıyorsanız, serbest akış alanı değerlendirmesi ve özelleştirilmiş optimizasyon planı almak için VeTek Semiconductor teknik uzman ekibiyle iletişime geçmekten çekinmeyin!
