Aixtron G10 Bileşenleri: Yüksek Performanslı SiC Epitaksi için Temel Parçalar

Silisyum Karbür (SiC) teknolojisi, daha büyük levhalara ve daha yüksek çıktıya doğru ilerlemeye devam ediyor. Bu, Aixtron G10 platformu gibi gelişmiş epitaksi sistemlerinin üçüncü nesil yarı iletken üretiminde giderek daha önemli hale geldiği anlamına geliyor.

Eski reaktörlerle karşılaştırıldığında Aixtron G10 sistemleri termal alanlar, gaz akış stabilitesi, parçacık kirliliği ve parçaların ömrü üzerinde daha sıkı kontrole ihtiyaç duyar. Her dahili reaktör bileşeninin epitaksiyel büyüme kalitesi, levha tekdüzeliği ve üretim stabilitesi üzerinde doğrudan etkisi vardır.

Bu makale, SiC epitaksi sistemlerinde kullanılan ana Aixtron G10 Bileşenleri konusunda size yol gösterir. Ne yaptıklarını, hangi malzemelere ihtiyaç duyduklarını ve yüksek sıcaklıkta yarı iletken işlemede neden önemli olduklarını açıklayacağız.

Aixtron G10 Bileşenleri Nelerdir?

Aixtron G10 Bileşenleri, SiC epitaksi odasının içinde bulunan önemli dahili reaktör parçalarıdır. Birlikte termal koşulların sabit kalmasına, gaz dağıtımının optimize edilmesine, levha dönüşünün desteklenmesine ve yüksek sıcaklıkta epitaksiyel büyüme sırasında kirlenmenin azaltılmasına yardımcı olurlar.

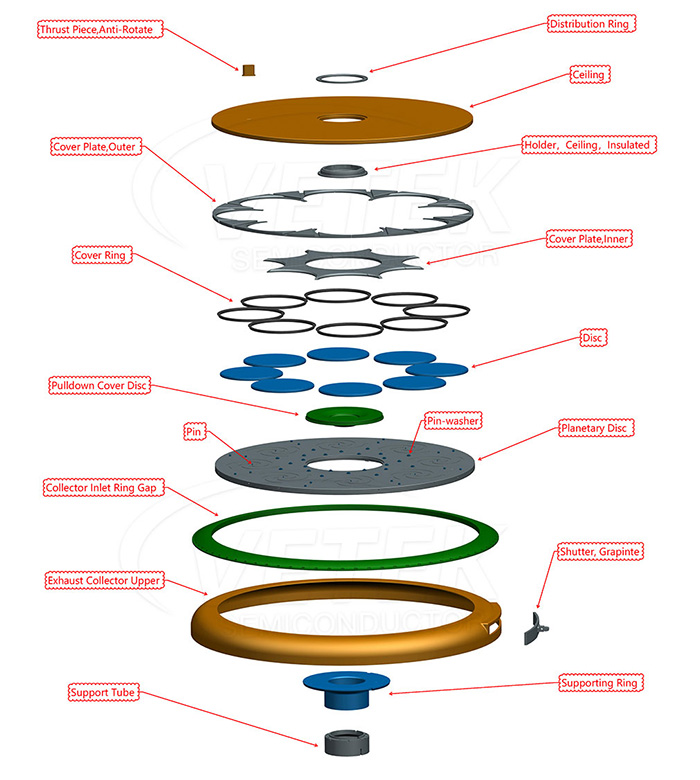

Aixtron G10 reaktöründe bulacağınız tipik parçalar şunları içerir:

• Tavan
• Dağıtım Halkası
• Kapak Halkası
• Kapak Plakaları
• Gezegen Diski
• Açılır Kapak Diski
• Egzoz Toplayıcı
• Destek Halkası
• Destek Tüpü
• Grafit Panjur
• Pim ve Pim Yıkama Tertibatları

Bu parçaların çoğu, silan ve hidrokarbonlar gibi aşındırıcı proses gazlarına maruz kalırken sürekli olarak 1500°C'nin üzerindeki sıcaklıklarda çalışır. Bu nedenle malzeme performansı kesinlikle kritik öneme sahiptir.

Aixtron G10 Reaktörünün İçindeki Temel İşlevsel Alanlar

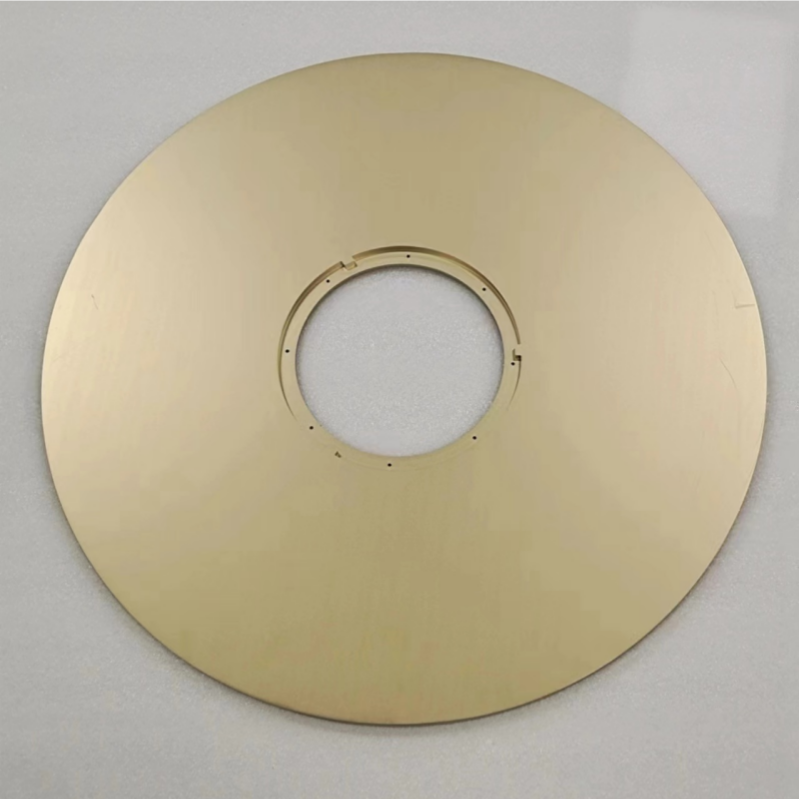

1. Tavan Bileşenleri

Tavan, reaktörün termal alanının önemli bir parçasıdır. Oda sıcaklığının sabit tutulmasına yardımcı olur, gaz akışını yönlendirir ve üst reaktör yapılarını doğrudan ısıdan korur.

İyi tavan bileşenlerinin aşağıdaki özelliklere sahip olması gerekir:

• Katı termal kararlılık
• Düşük parçacık üretimi
• Korozyona karşı güçlü direnç
• Düzgün kaplama kalitesi
• Uzun vadeli boyutsal kararlılık

CVD SiC kaplı grafit burada yaygın bir seçimdir çünkü size grafitin termal iletkenliğini artı silisyum karbürün kimyasal direncini verir.

2. Dağıtım Halkası

Dağıtım Halkası haznenin içindeki gaz akışını kontrol eder ve yönlendirir. Gaz dağıtımını tekdüze hale getirmek, tüm levhalar boyunca tutarlı epitaksiyel katman kalınlığı elde etmek için çok önemlidir.

Gaz akışı iyi kontrol edilmiyorsa aşağıdakilerle karşılaşabilirsiniz:

• Kalınlık değişimi
• Doping tutarsızlıkları
• Yüzey kusurları
• Daha düşük gofret verimi

Bu nedenle yüksek işleme hassasiyeti ve düzgün kaplama bu parça için çok önemlidir.

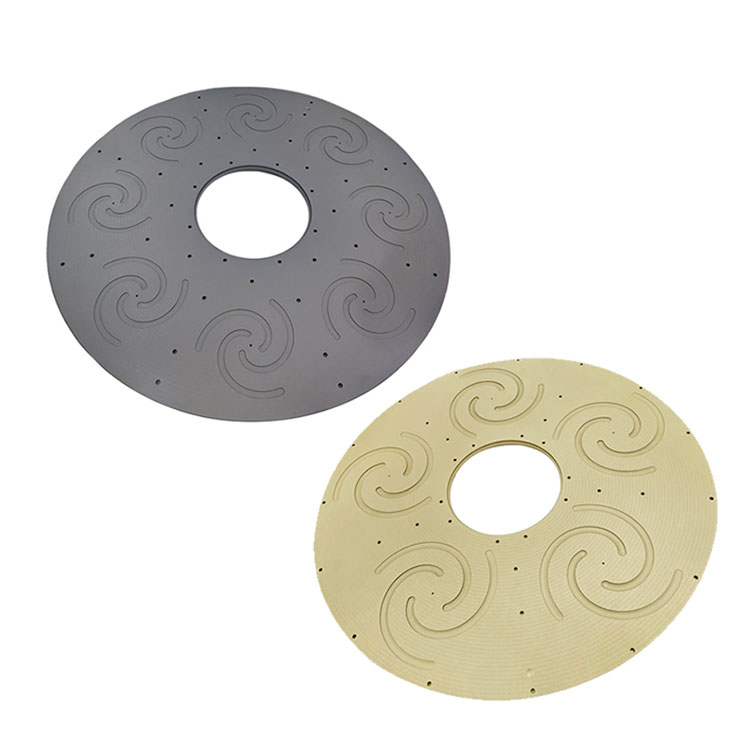

3. Planet Disk Sistemi

Gezegensel Disk, epitaksiyel büyüme sırasında levhaları döndüren şeydir. Düzgün dönüş, sıcaklık homojenliğini artırır ve tüm levhaların benzer gaza maruz kalmasını sağlar.

Büyük boyutlu SiC levha üretimi için gezegen sisteminin aşağıdakileri sağlaması gerekir:

• İyi düzlük
• Düşük termal deformasyon
• Yüksek yapısal dayanım
• Tekrarlanan ısıtma ve soğutma sayesinde kararlı çalışma

Diskin kendisi genellikle gelişmiş CVD SiC kaplamalı yüksek saflıkta grafitten yapılır.

4. Kapak Halkaları ve Kapak Plakaları

Kapak Halkaları ve Kapak Plakaları belirli reaktör alanlarını korur ve termal alanın stabilize edilmesine yardımcı olur.

Bu parçalar aşağıdakilere yardımcı olur:

• İstenmeyen birikimleri azaltın
• Parçacık kirlenmesini en aza indirin
• Grafit yapılarını koruyun
• Hazne ömrünü uzatın

Çok fazla termal döngüden geçtiklerinden, güçlü kaplama yapışması şarttır.

5. Egzoz Toplayıcı Sistemi

Egzoz Kollektörü, egzoz gazı akışını yönetir ve hazne basıncının sabit tutulmasına yardımcı olur.

Kararlı egzoz akışı şunlara yol açar:

• Daha iyi proses tekrarlanabilirliği
• Daha temiz bir oda ortamı
• Daha az parçacık birikmesi
• Bakımlar arasında daha uzun aralıklar

Gelişmiş SiC epitaksi sistemlerinde egzozla ilgili parçaların agresif kimyasallara ve termal strese de dayanıklı olması gerekir.

SiC Epitakside Malzeme Seçimi Neden Önemlidir？

SiC epitaksi zorlu bir ortamdır. Geleneksel malzemeler sıklıkla aşağıdaki gibi sorunlarla karşılaşır:

• Kaplama soyuluyor
• Grafit erozyonu
• Termal çatlama
• Parçacık üretimi
• Kısa servis ömrü

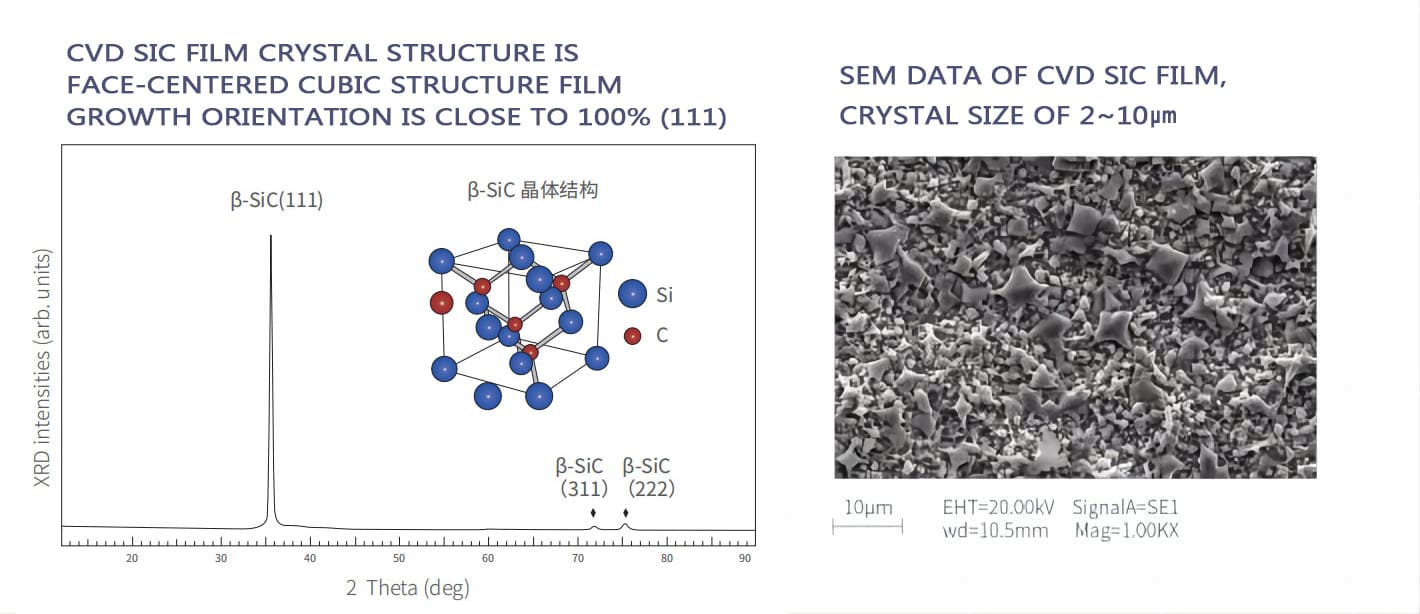

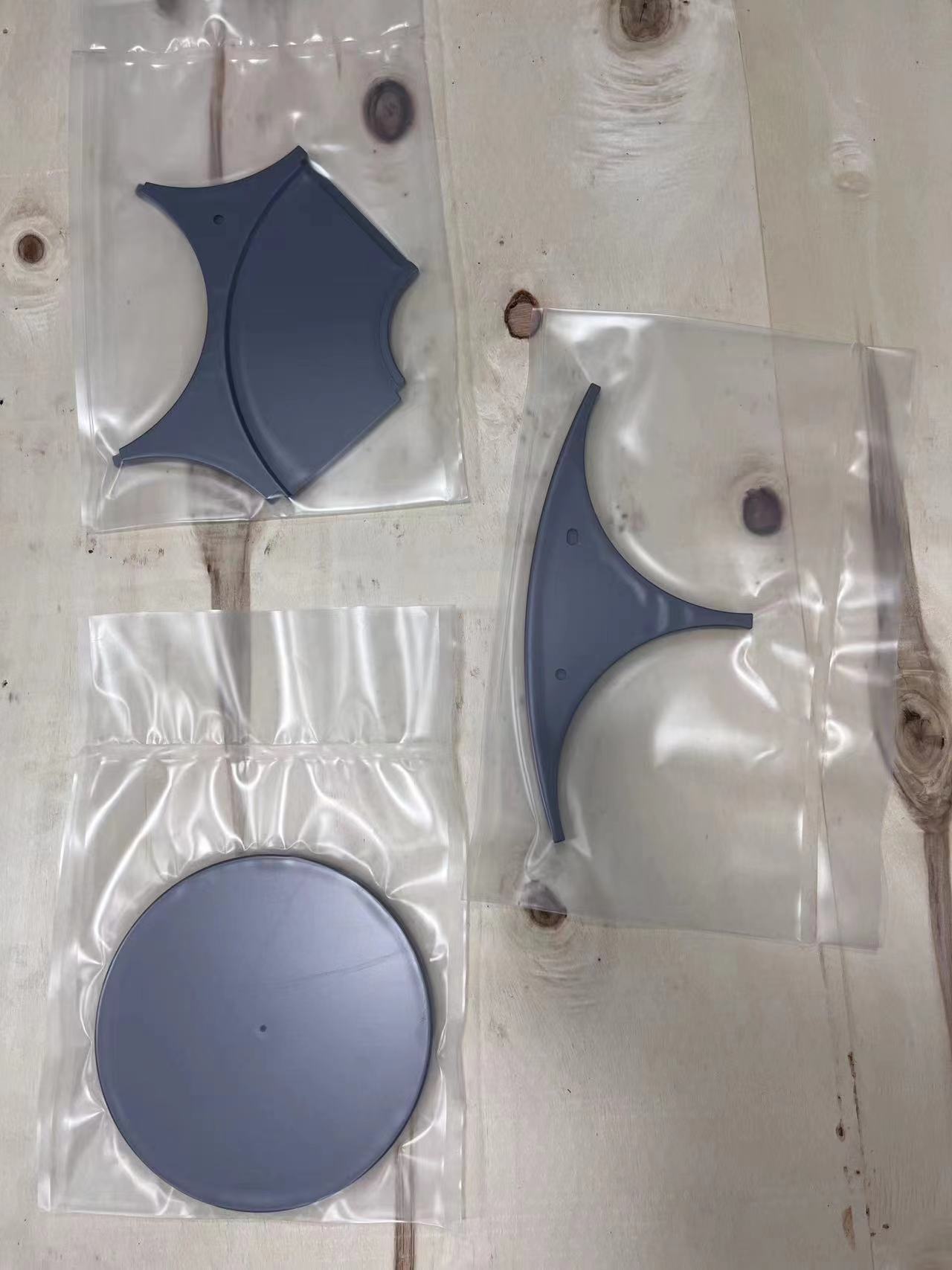

Bu sorunların üstesinden gelmek için gelişmiş yarı iletken reaktörler CVD SiC Kaplamalı Grafit'e yöneliyor. CVD SiC kaplama size şunları sağlar:

• Mükemmel kimyasal direnç
• Yüksek saflık
• Mükemmel termal şok direnci
• Düşük kirlenme riski
• Uzun çalışma ömrü

Şu anda bu, üst düzey SiC epitaksi reaktör parçaları için en yaygın kullanılan malzemelerden biridir.

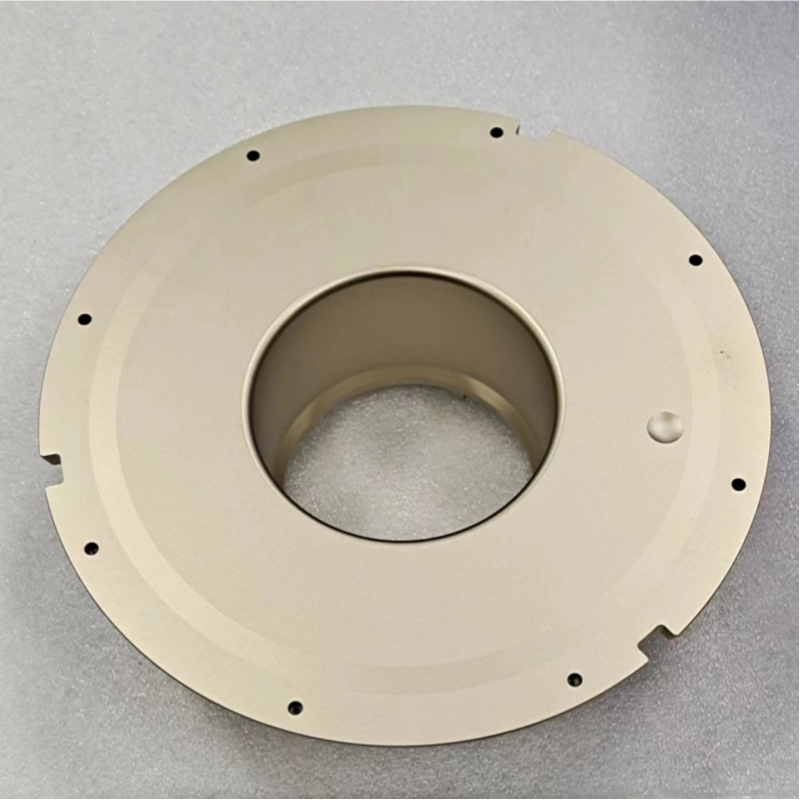

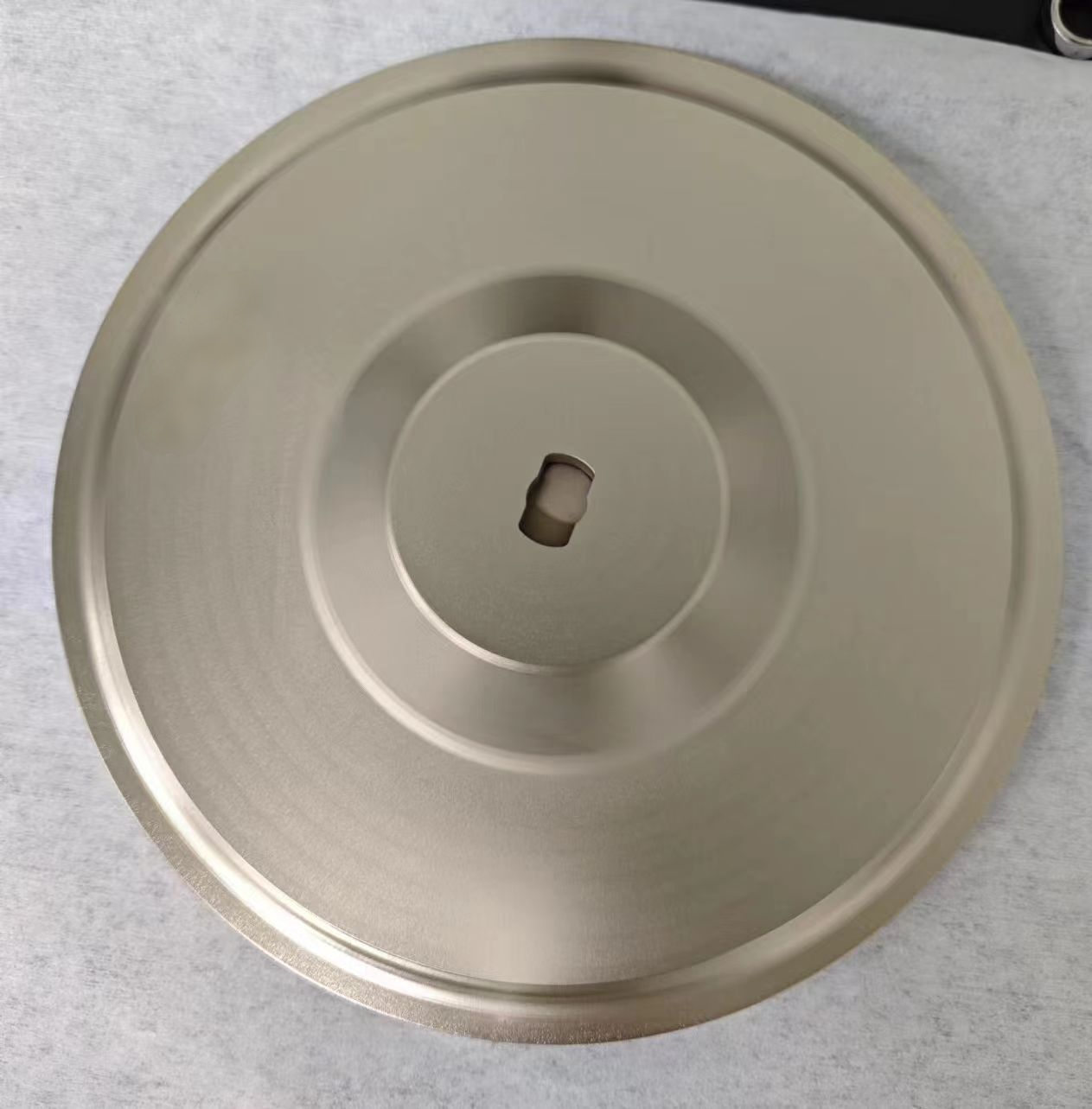

TaC (Tantal Karbür) kaplama ultra yüksek sıcaklık uygulamaları için bir sonraki adım olarak ortaya çıkıyor. Geleneksel SiC kaplamalarla karşılaştırıldığında TaC kaplamalar şunları sunar:

• Daha iyi yüksek sıcaklık kararlılığı
• Daha güçlü korozyon direnci
• Daha düşük partikül oluşumu riski
• 2000°C'nin üzerinde kararlı çalışma

TaC kaplamaları, daha büyük plakalar ve daha yüksek sıcaklıklar kullanan gelecekteki platformlar için özellikle umut verici görünüyor.

Aixtron G10 Bileşenleri İçin Üretim Zorlukları

Yüksek kaliteli Aixtron G10 Bileşenleri üretmek, aşağıdakiler de dahil olmak üzere gelişmiş üretim yeteneklerini gerektirir:

• Yüksek saflıkta grafit saflaştırma
• Hassas CNC işleme
• Yarı iletken dereceli kaplama ortamları
• Düzgün CVD kaplama teknolojisi
• Büyük boyutlu bileşen işleme
• Sıkı saflık ve boyut kontrolü

Boyutlardaki veya kaplama tekdüzeliğindeki küçük bir sapma bile reaktör stabilitesini ve epitaksiyel performansı etkileyebilir.

VeTek Semiconductor'ın Aixtron G10 Bileşenlerine Yönelik Yeteneği

VeTek Semiconductor, gelişmiş epitaksi uygulamaları için yarı iletken dereceli grafit ve kaplama teknolojilerinde uzmanlaşmıştır.

Aşağıdakilerle uyumlu özel bileşenler sunuyoruz:

• Aixtron G10
• Aixtron G5
• SiC epitaksi sistemleri
• MOCVD reaktörleri

Ürün yelpazemiz şunları içerir:

• CVD SiC kaplı grafit bileşenler
• TaC kaplama bileşenleri
• Gezegen diskleri
• Tavan bileşenleri
• Kapak halkaları
• Grafit termal alan parçaları
• Katı SiC bileşenleri

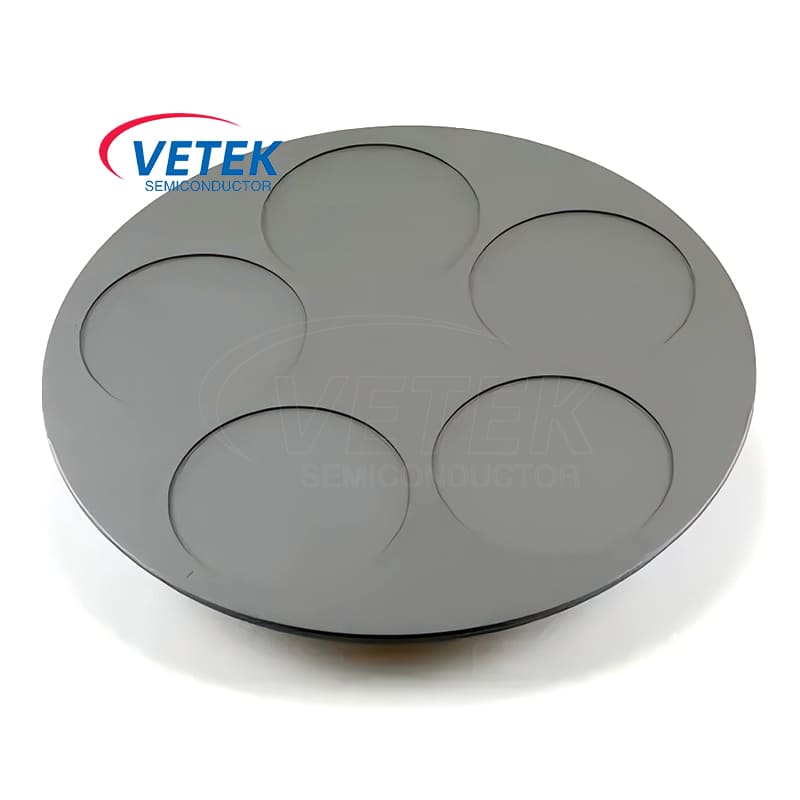

Bu ürünler SiC epitaksi, LED epitaksi ve gelişmiş yarı iletken termal alan sistemlerinde yaygın olarak kullanılmaktadır.

Çözüm

SiC yarı iletken üretimi daha büyük plakalara ve daha yüksek üretim verimliliğine doğru ilerledikçe, Aixtron G10 Bileşenleri reaktör stabilitesi ve epitaksiyel kalite açısından giderek daha önemli hale geliyor.

Tavan yapılarından planeter disklere, gaz dağıtım ve egzoz sistemlerine kadar her bileşen termal yönetimi, kirlilik kontrolünü ve levha tutarlılığını doğrudan etkiler.

Yüksek saflıkta grafit malzemeleri, gelişmiş CVD SiC kaplama teknolojisini ve yeni nesil TaC kaplamaları birleştiren modern reaktör parçaları, geleceğin yarı iletken endüstrisi için SiC epitaksi üretiminin daha istikrarlı ve verimli olmasına yardımcı oluyor.
