TaC Kaplama PVT Uygulamalarında SiC Kristal Büyümesini Nasıl Artırıyor?

TaC Kaplama PVT Uygulamalarında SiC Kristal Büyümesini Nasıl Artırıyor?

Silisyum karbür (SiC) artık elektrikli araç güç aktarma organlarında, yenilenebilir enerji dönüştürücülerinde ve yüksek frekanslı güç modüllerinde görülen ilerlemelerin çoğunu desteklemektedir. Üretim ekonomisi ve cihaz performansı, SiC kristal boyutlarının büyütülmesine, parti veriminin artırılmasına ve kusur popülasyonlarının bastırılmasına bağlıdır. Bu hedeflerin karşılanması, ince ayarlanmış süreç tariflerinden daha fazlasını gerektirir. Özellikle Fiziksel Buhar Taşıma (PVT) fırınlarındaki agresif koşullar göz önüne alındığında, termal alan malzemelerinin bütünlüğü ve uzun ömürlülüğü de aynı derecede belirleyici hale gelir.

Grafit parçalar için yüzey mühendisliği seçenekleri arasında Tantal Karbürün (TaC) Kimyasal Buhar Birikimi (CVD) ölçülebilir bir çekiş gücü kazanmıştır. Bu kaplama yalnızca alt tabakayı korumaz; En zorlu hizmetlere maruz kalan bileşenlerin yüzey kimyasını ve termal tepkisini aktif olarak değiştirir.

PVT Fırınında TaC Kaplama Ne İşe Yarar？

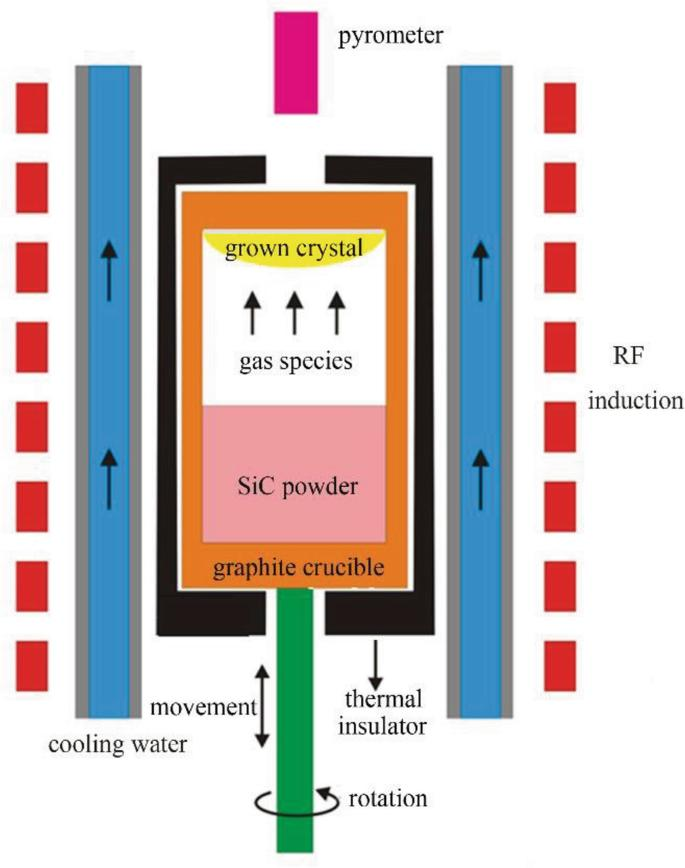

PVT büyümesi, SiC besleme stokunun 2.000°C'nin üzerinde süblimleştirilmesiyle ilerler. Ortaya çıkan buhar türleri, yoğunlaşma ve yeniden kristalleşmenin kademeli olarak topuzu oluşturduğu daha soğuk bir tohum kristaline doğru hareket eder. Tek bir çalışma yüzlerce saat sürebilir. Bu aralık sırasında, her grafit yüzeyi (pota duvarları, tohum tutucu, kılavuz halkalar) sürekli olarak silikon açısından zengin buharla, aşırı termal gradyanlarla ve termal genleşme uyumsuzluklarından kaynaklanan mekanik gerilimle karşı karşıya kalır.

Koruyucu katmanlar olmadan grafit iki paralel bozunma yoluna maruz kalır. Bunlardan biri fizikseldir: yüzey erozyonu, ince karbon parçacıklarının buhar akışına salınmasına neden olur. Diğeri ise kimyasaldır: silikon buharı grafit ile reaksiyona girerek uçucu SiC veya diğer ara türleri oluşturur ve bileşen duvarını giderek inceltir. Her iki yol da, büyüyen kristalin içine karbon kümeleri ya da eser miktarda metal yabancı maddeleri katar ve her ikisi de pahalı fırın mobilyalarının kullanım ömrünü kısaltır.

CVD TaC kaplama bu mekanizmaları kesintiye uğratır. Kaplama katmanı stokiyometrik olarak kontrol edilir, iğne deliği içermez ve grafit alt katmana yapışır. Yüksek sıcaklıktaki buhara kimyasal olarak inert bir yüzey sunar, böylece alttaki grafit asla reaktif ortamla doğrudan temas etmez. Bu ayırma, kirlenmenin gidişatını temelden değiştirir.

Kristal Kalitesinde Gözlemlenen Gelişmeler

Kristal yetiştiricileri genellikle TaC kaplı bileşenlerin daha düşük karbon kalıntıları ve mikropipe sonlandırmaları ile ilişkili olduğunu bildirmektedir. Bunun açıklaması, kaplamanın birden fazla işlem boyunca sabit bir yüzey durumunu koruma yeteneğinde yatmaktadır. Kaplanmamış grafit zamanla değişir; gözenekliliği artar, emisyonu değişir ve yerel sıcaklık dağılımı değişir. Bu kademeli değişiklikler, düzgün radyal büyüme için gerekli olan termal alan simetrisini bozar.

Kararlı bir termal alan ise bunun aksine, tohum yüzeyinde kontrollü adımlı akış büyümesi için gereken eksenel ve radyal sıcaklık gradyanlarını korur. TaC kaplamayla potanın iç kısmı orijinal geometrisini ve termal emisyonunu daha fazla büyüme döngüsü boyunca korur. Sonuç, kristal kalitesi ölçümlerinin bir çalışmadan diğerine daha sıkı bir dağılımıdır ve bu da top başına kullanılabilir plakaların oranını doğrudan artırır.

Uzatılmış Bileşen Ömrü ve Operasyonel Maliyet

TaC kaplamanın ekonomik durumu genellikle kullanım ömrünün uzatılmasına dayanır. Kaplanmamış formdaki grafit bileşenlerinin, spesifik sıcaklık profiline ve çalışma süresine bağlı olarak 10-20 büyütme çalıştırmasından sonra değiştirilmesi gerekebilir. TaC kaplı eşdeğerleri, belgelenmiş fırın operasyonlarında, ölçülebilir ağırlık kaybı veya yüzey pürüzlülüğü göstermeden önce rutin olarak bu hizmet ömrünün 2-3 katına ulaşır.

Bu dayanıklılık, kaplamanın yüksek erime noktasından (3.800°C'yi aşan) ve hem karbon hem de silikon için düşük difüzyon katsayısından kaynaklanmaktadır. 2.200°C'de bile kaplama-alt tabaka arayüzü boyunca karşılıklı difüzyon ihmal edilebilir düzeyde kalır. CVD biriktirme parametrelerinin uygun şekilde optimize edilmesi koşuluyla, kaplama termal döngü altında dökülmez, pul pul dökülmez veya katmanlara ayrılmaz. Bileşen değiştirme aralıklarının daha uzun olması, fırının daha az soğuma-ısınma döngüsüne, sökme ve yeniden montaj için daha az işçiliğe ve yüksek saflıkta grafit stokunun daha düşük tüketimine yol açar.

Yarı İletkenler İçin Önemli Olan Saflık Özellikleri

Cihaz sınıfı SiC için, milyonda parça seviyelerindeki metalik yabancı maddeler, taşıyıcının ömrünü ve arıza voltajını düşürebilir. Bu nedenle kaplamanın kendisi yarı iletken uyumlu olmalıdır. Yüksek saflıkta öncülerden işlenen CVD TaC, %99,999841'lik belgelenmiş bir saflığa ulaşır. Bu rakam tesadüfi değildir: öncü gaz saflaştırması, reaktör temizliği ve biriktirme sonrası işlemler üzerindeki kasıtlı kontrolü yansıtır. Bu saflık seviyesinde, kaplamadan buhar fazına yayılabilecek herhangi bir metalik tür, tipik büyüme süreleri boyunca analitik tespit limitlerinin altında kalır.

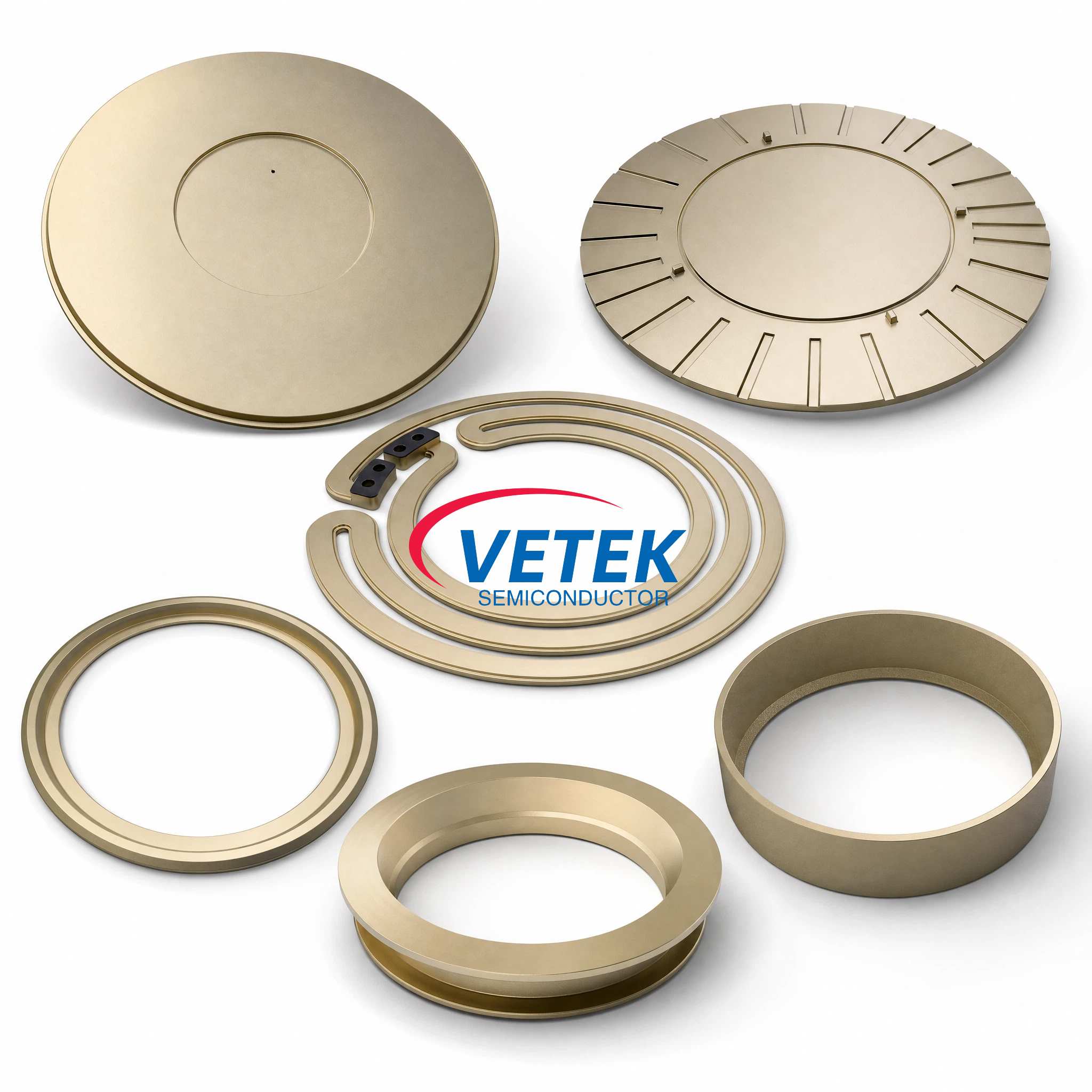

Yaygın Olarak Kaplanmış Grafit Parçalar

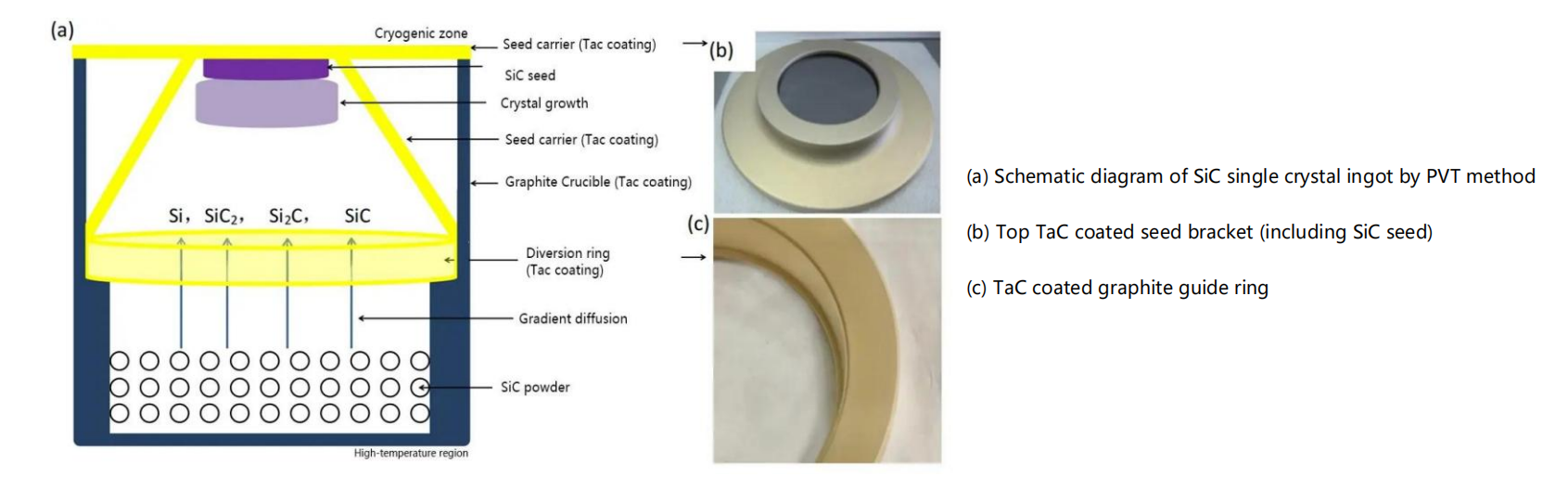

PVT termal alanları tipik olarak TaC uygulamasından yararlanabilecek beş ila sekiz farklı grafit bileşeni içerir:

SiC kaynak tozunu içeren ve en yüksek sıcaklıklara dayanıklı potalar.

Tohum kristalini monte eden ve hassas termal temas gerektiren tohum tutucular.

Tohuma doğru buhar akış yolunu şekillendiren kılavuz halkalar.

Kaynak ve tohum arasındaki boşluğu tanımlayan pota halkaları ve ara parçaları.

Belirli fırın tasarımlarında ek yalıtım kalkanları veya destek direkleri.

Bu parçaların tamamının veya çoğunun kaplanması, lokalize termal veya kimyasal asimetrilere yol açabilecek karışık kaplanmış ve kaplanmamış yüzeylere sahip olmak yerine, sıcak bölge boyunca tutarlı bir yüzey koşulu oluşturur.

Neden Diğer Biriktirme Yöntemleri Yerine CVD？

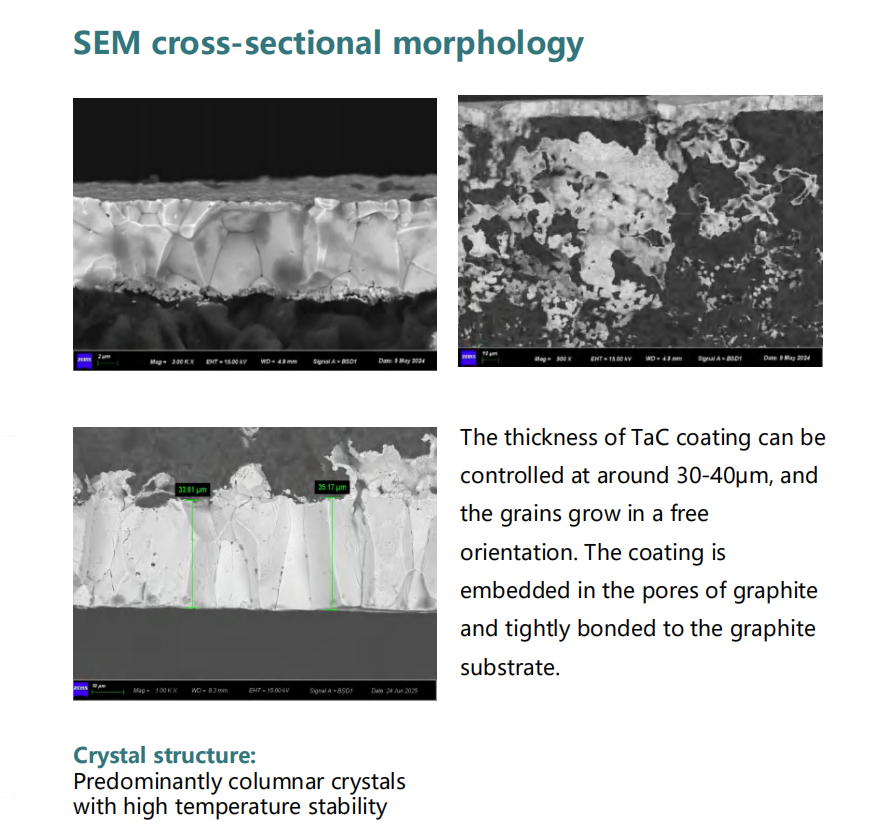

Tüm TaC kaplamaları aynı performansı göstermez. Plazma sprey veya paket sementasyon yolları daha kalın katmanlar üretir ancak daha yüksek gözenekliliğe, daha zayıf yapışmaya ve termal şok altında daha fazla parçalanma riskine sahiptir. CVD, kaplamayı buhar fazındaki öncüllerden atom atom büyüterek kendini farklılaştırıyor. Bu, birkaç mikrometre mertebesinde tane boyutlarına ve geniş alanlı bileşenler boyunca ±5 μm kalınlık homojenliğine sahip tamamen yoğun mikro yapılar sağlar.

Çoğu PVT pota ve tutucu için standart CVD TaC kalınlığı 30 ± 5 μm olarak belirtilmiştir. Uzun döngüler veya daha yüksek tepe sıcaklıkları çalıştıran fırınlar için 40 μm'ye kadar özelleştirilmiş kalınlık uygulanabilir. Daha kalın kaplamalar, difüzyon bariyeri uzunluğunu artırır ancak arayüzey gerilimini önlemek için grafit alt tabakanın termal genleşme katsayısıyla dikkatli bir şekilde eşleşmeyi gerektirir; bu, CVD proses tasarımında iyi karakterize edilen bir faktördür.

Evlat Edinmeye İlişkin Pratik Hususlar

Kaplamasız bileşenlerden TaC kaplı bileşenlere geçiş yapan tesisler, sıcaklık kontrolünde ayarlamaları öngörmelidir. Kaplama, yüzey emisyonunu değiştirerek pirometre okumalarını veya güç-sıcaklık kalibrasyonunu 20–50°C kaydırabilir. Bu değişim öngörülebilir ve tekrarlanabilir olduğundan, doğru termal ayar noktalarının yeniden oluşturulması için kısa bir kalibrasyon işlemi yeterlidir. Bu ilk dengelemeden sonra, kaplanmış sistem, kaplamasız muadilinden daha fazla çalışma boyunca daha tutarlı davranarak çalışma başına ayarlama ihtiyacını azaltır.

Çözüm

PVT bazlı SiC üretimi, grafit termal alan bileşenlerinden olağanüstü talepler doğurur. CVD TaC kaplama bu talepleri birbirine bağlı dört etkiyle karşılar: karbon partikül salınımını baskılar, alt tabakaya silikon saldırısını engeller, uzun çalışma dizileri boyunca termal alan simetrisini korur ve bileşen değiştirme aralıklarını uzatır. Bu sonuçlar toplu olarak kristal saflığını iyileştirir, top başına kullanılabilir verimi artırır ve sarf malzemelerinin levha başına maliyet katkısını azaltır. SiC plaka boyutları 200 mm'ye yaklaştıkça ve kusur yoğunluğu gereksinimleri daha da sıkılaştıkça, TaC gibi mühendislik kaplamalarının benimsenmesinin, ileri üretim hatlarında bir seçenek olmaktan çıkıp temel bir spesifikasyona dönüşmesi muhtemeldir.
