TaC Kaplama Neden Yarı İletken Grafit Bileşenler İçin Tercih Edilen Seçim Haline Geliyor?

Yarı iletken endüstrisi daha büyük plaka çaplarına, daha yüksek çalışma sıcaklıklarına ve daha sıkı kirlilik bütçelerine yöneldikçe, grafit bileşenlere yönelik talepler önemli ölçüde arttı. Potaların, sensörlerin, ısıtıcıların, kılavuz halkaların ve tohum tutucuların artık sadece ısıya dayanmaları beklenmiyor; aynı zamanda şekillerini korumaları, yabancı madde salınımını bastırmaları ve agresif reaktif atmosferlerde uzun süreli çalışmalarda hayatta kalmaları gerekiyor.

Bu zorlukların üstesinden gelmek için, Kimyasal Buhar Biriktirme (CVD) tantal karbür (TaC) kaplamalar, gelişmiş yarı iletken üretim hatlarında grafit parçaların korunmasına yönelik oldukça umut verici bir çözüm olarak ortaya çıkmıştır. Bu makale, TaC kaplamalarının neden artan ilgiyi çektiğini ve bunların daha istikrarlı süreçlere, daha uzun parça ömürlerine ve daha iyi genel üretim verimliliğine nasıl katkıda bulunduğunu ele alıyor.

Grafit Bileşenlerin Neden Koruyucu Katmanlara İhtiyacı Var?

Grafit, iyi termal iletkenliği, düşük yoğunluğu ve işleme kolaylığı sayesinde uzun süredir yüksek sıcaklık yarı iletken donanımları için tercih edilen bir malzeme olmuştur. Ancak çıplak grafit, proses odalarındaki zorlu koşullara maruz kaldığında iyi bilinen zayıflıklara sahiptir:

• Aşırı sıcaklıklarda yüzey bozulması
• Hidrojen, amonyak ve diğer reaktif gazlardan kaynaklanan kimyasal saldırı
• Karbon parçacıklarının dökülmesi
• Safsızlıkların büyüyen kristallere veya epitaksiyel filmlere geçişi
• Birçok termal döngüden sonra kademeli boyutsal kayma

Bu sorunlar özellikle aşağıdaki gibi süreçlerde kritik hale gelir:

• PVT yoluyla SiC toplu büyümesi
• SiC epitaksi
• GaN MOCVD
• AlN kristal büyümesi
• Yüksek sıcaklık termal alan kurulumları

Cihaz geometrilerinin daralması ve performans gereksinimlerinin sıkılaşmasıyla birlikte, grafit parçalardaki küçük kirlenme veya hafif aşınma bile levha verimini ve nihai cihaz güvenilirliğini doğrudan etkileyebilir.

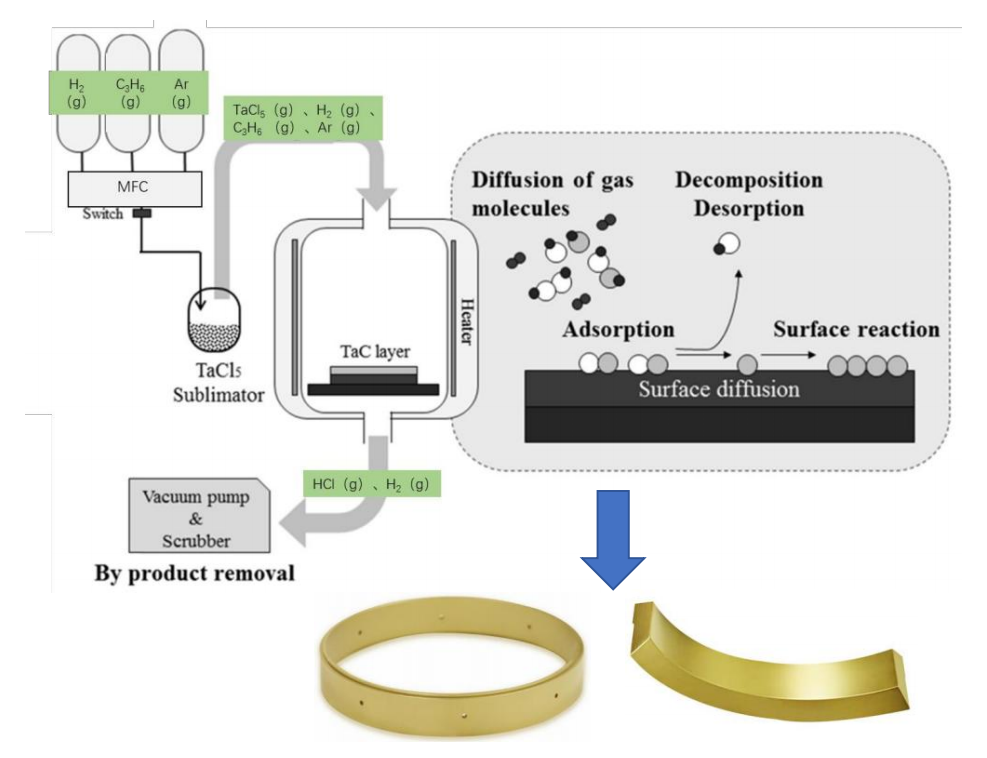

TaC Kaplama Tam Olarak Nedir?

Tantal karbür (TaC), bilinen en yüksek erime noktalarından biri olan 3.880°C civarında erime noktasına sahip, ultra refrakter bir seramiktir. Olağanüstü termal kararlılığı olağanüstü kimyasal eylemsizlikle birleştirerek agresif yarı iletken ortamlara maruz kalan grafit yüzeylerin korunması için doğal bir aday haline gelir.

Grafitin tamamen değiştirilmesi yerine TaC, CVD yoluyla yoğun, ince bir tabaka halinde uygulanır. Bu size her iki dünyanın da en iyisini sunar:

• Grafit termal iletkenlik, düşük kütle ve mekanik destek sağlar.
• TaC katmanı, kimyasal erozyona ve yabancı maddelerin gaz çıkışına karşı sağlam bir bariyer görevi görür.

Net sonuç, düz grafiti hızla bozabilecek koşullar altında dayanabilen bir bileşendir.

CVD TaC Kaplamanın Temel Faydaları

(1) Olağanüstü Yüksek Sıcaklık Dayanımı

Çoğu yarı iletken proses, 1.500°C ila 2.500°C'nin oldukça üzerinde çalışır; bu sıcaklıklar çoğu malzemenin sınırlarını zorlar. TaC bu aralıkta yapısal bütünlüğünü korur ve altta yatan grafiti birçok üretim döngüsü boyunca termal bozulmadan etkili bir şekilde yalıtır.

(2) Üstün Kimyasal Direnç

TaC'nin öne çıkan özelliklerinden biri, diğer kaplamaları aşındıran aşındırıcı gaz türlerine dayanma yeteneğidir. Uygulamada, aşağıdakilere maruz kaldığında geleneksel koruyucu katmanlardan çok daha iyi direnç gösterir:

• Hidrojen (H₂)
• Amonyak (NH₃)
• Silikon buharı
• Reaktif metal buharları

Bu iyileştirilmiş kimyasal dayanıklılık, doğrudan daha az parça değişimi ve daha öngörülebilir üretim süreçleri anlamına gelir.

(3) Daha Düşük Kirlenme Riski

Kristal kalitesi ve kusur yoğunluğu hedefleri daha sıkı hale geldikçe proses ortamını temiz tutmak çok önemlidir. İyi yerleştirilmiş bir TaC kaplaması, neredeyse geçirimsiz bir bariyer oluşturarak aşağıdakilerin azaltılmasına yardımcı olur:

• Grafit gövdeden karbon salınımı
• Metalik yabancı maddelerin difüzyonu
• Parçacık pullanması
• Zamanla yüzey pürüzlenmesi

Daha temiz koşullar, daha yüksek kaliteli kristalleri ve daha iyi çalışma tekrarlanabilirliğini destekler.

(4) Uzatılmış Hizmet Ömrü

Termal alan parçalarını değiştirmek yalnızca malzeme açısından değil, aynı zamanda arıza süresi ve yeniden yeterlilik çabaları açısından da maliyetlidir. TaC kaplama yüzey korozyonunu yavaşlattığından ve aşınmayı çok etkili bir şekilde sağladığından, kaplamalı grafit bileşenlerin çoğu, kaplanmamış muadillerine göre önemli ölçüde daha uzun süre dayanır. Bu, daha az kesinti ve daha düşük genel işletme maliyetleri anlamına gelir.

(5) Yüzeye Güçlü Yapışma

Modern CVD işlemleri, TaC atomunu atom atom grafit yüzeyine biriktirerek mükemmel arayüzey bağı sağlar. Mekanik veya püskürtmeli kaplamaların aksine CVD size şunları sağlar:

• Yoğun, gözeneksiz bir mikro yapı
• Karmaşık şekillerde bile eşit kalınlık
• Tekrarlanan termal döngüye dayanıklı güvenilir yapışma
• Köşelerin ve girintilerin iyi bir şekilde kaplanması

Bu sağlamlık, tutarlılığın tartışmasız olduğu üretim ortamları için kritik öneme sahiptir.

TaC Kaplamalı Grafit Parçaların Tipik Kullanımları

Teknoloji olgunlaştıkça, TaC kaplı bileşenler giderek daha fazla yarı iletken uygulamasında kendine yer buluyor. Yaygın örnekler şunları içerir:

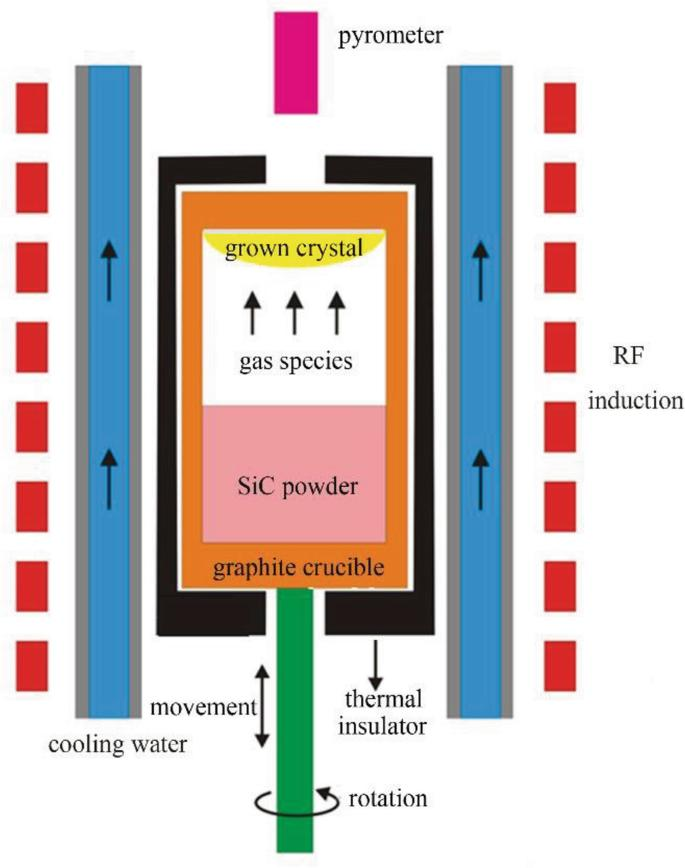

SiC Kristal Büyümesi (PVT)

TaC kaplı potalar, tohum tutucular, kılavuz halkalar ve pota halkaları artık sıcak bölge donanımının kullanım ömrünü uzatırken büyüme odası içindeki yabancı maddeleri azaltmak için yaygın olarak kullanılmaktadır.

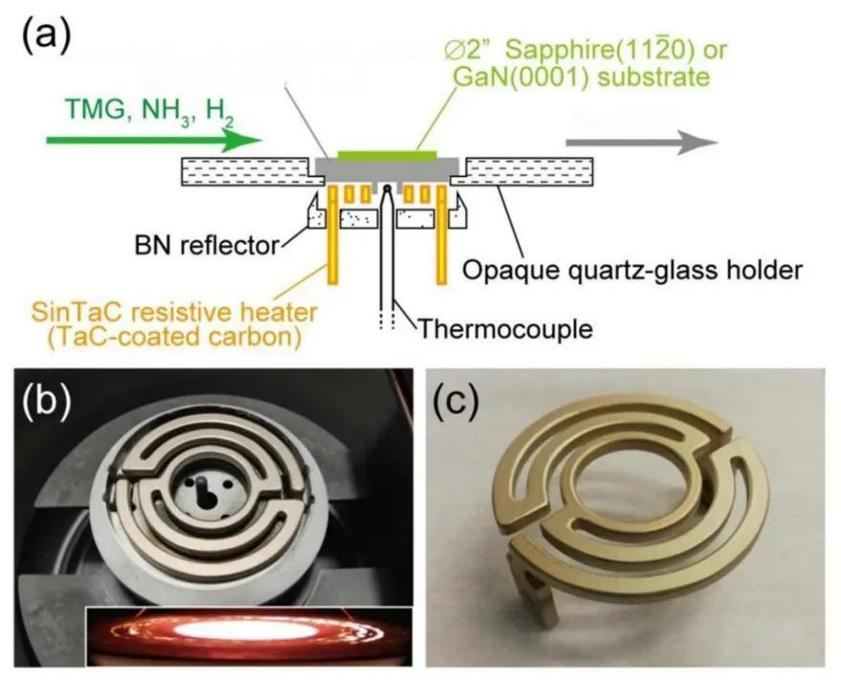

GaN MOCVD Sistemleri

TaC kaplamalı grafit ısıtıcılar, kararlı termal çıktı sağlar ve GaN epitaksi sırasında amonyak ve hidrojenden kaynaklanan korozyona karşı direnç göstererek uzun kampanyalar boyunca eşit sıcaklık profillerinin korunmasına yardımcı olur.

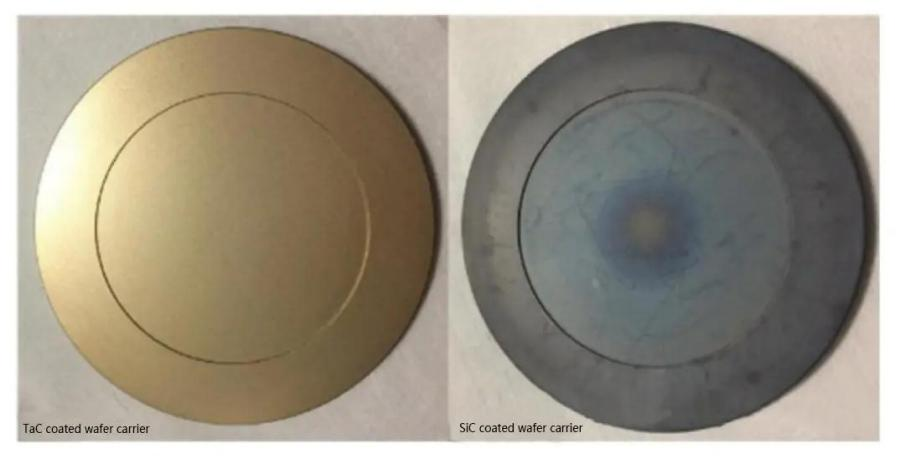

Epitaksiyel Süseptörler (Gofret Taşıyıcılar)

Duyarlılar tekrarlanan termal şoklara ve aşındırıcı gaza maruz kalmaya maruz kalır. TaC kaplama, onlara yüzey bozulması olmadan birçok koşuda hayatta kalma şansı verir.

Diğer Yüksek Sıcaklık Yarı İletken Ekipmanları

Ek kullanımlar arasında AlN kristal büyütme, silikon epitaksi, genel termal alan bileşenleri ve hatta bazı gelişmiş seramik işleme araçları bulunur.

CVD Yöntemi Neden Önemlidir?

Tüm TaC kaplamaları eşit şekilde üretilmemiştir. Çeşitli biriktirme teknikleri arasında CVD, yarı iletken düzeyindeki çalışmalar için yaygın olarak altın standart olarak kabul edilir çünkü şunları sağlar:

• Çok yüksek yoğunluk ve düşük gözeneklilik
• Mükemmel saflık (kontaminasyona duyarlı prosesler için kritik)
• Hassas, tekrarlanabilir kalınlık kontrolü
• Karmaşık parça geometrilerinde eşit kapsam
• Grafit alt tabakaya güçlü bağlanma

Tutarlılık ve güvenilirliğin her şey olduğu uygulamalar için CVD net bir seçim olarak öne çıkıyor.

Geleceğe Bakış: TaC Kaplamalı Grafitin Rolü

Endüstri şu yöne doğru kayarken:

• 8 inçlik SiC levhalar
• Daha yüksek güçlü GaN cihazları
• Daha gelişmiş bileşik yarı iletkenler
• Daha uzun üretim kampanyaları
• Daha katı temizlik gereksinimleri

Grafit bileşenler yalnızca daha fazla stresle karşı karşıya kalacaktır. TaC kaplama sadece koruyucu bir katmanın ötesine geçiyor; yeni nesil üretim için giderek daha önemli bir kolaylaştırıcı olarak görülüyor. Verimi artırma, takım çalışma süresini maksimuma çıkarma ve parça ömrünü uzatma konusunda ciddi olan şirketler, halihazırda TaC kaplı grafiti uzun vadeli süreç optimizasyonlarının stratejik bir parçası olarak görüyor.

Çözüm

TaC kaplamaların giderek daha fazla benimsenmesi basit bir gerçeği yansıtıyor: Yarı iletken endüstrisinin giderek daha zorlu koşullara ayak uydurabilecek malzemelere ihtiyacı var. Grafitin termal avantajlarını tantal karbürün kimyasal direnciyle birleştiren CVD-TaC kaplı parçalar, kirliliğin azaltılması, daha uzun bileşen ömrü ve daha istikrarlı üretim çalışmaları için pratik bir yol sunar. Kristal büyütme ve epitaksi teknolojileri ilerlemeye devam ettikçe TaC kaplamaları, çok çeşitli yarı iletken üretim adımlarında daha da büyük bir rol oynamaya hazırlanıyor.

Sıkça Sorulan Sorular

1. TaC kaplama düz grafitten daha mı iyi?

Yüksek sıcaklıktaki yarı iletken proseslerin çoğu için evet; TaC kaplama, korozyona, kirlenmeye ve mekanik aşınmaya karşı önemli ölçüde daha iyi koruma sağlar ve bu da genellikle çok daha uzun bir servis ömrü anlamına gelir.

2. Hangi endüstriler TaC kaplı grafit kullanıyor?

Öncelikle SiC kristal büyütme, GaN MOCVD, silikon epitaksi ve gelişmiş termal alan sistemlerini içeren yarı iletken üretimi.

3. TaC uygulamak için neden CVD tercih ediliyor?

CVD, mükemmel yapışma ve kalınlık bütünlüğüne sahip yoğun, yüksek saflıkta katmanlar üretir; bu da tam olarak zorlu yarı iletken uygulamaların gerektirdiği şeydir.

4. Ne tür grafit parçalar TaC ile kaplanabilir?

Tipik adaylar arasında potalar, tutucular, tohum tutucular, kılavuz halkalar, ısıtıcılar, tepsiler ve yüksek sıcaklıklara ve reaktif gazlara maruz kalan diğer grafit parçalar bulunur.
