SiC Seramik Gofret Teknesi Nedir? Özellikler, Malzemeler ve Uygulamalar

Yarı iletken yüksek sıcaklık proseslerinde, levhaların taşınması, desteklenmesi ve ısıl işlemi, özel bir destekleyici bileşen olan levha teknesine dayanır. Proses sıcaklıkları arttıkça ve temizlik ve parçacık kontrolü gereksinimleri arttıkça, geleneksel kuvars levha tekneleri, kısa hizmet ömrü, yüksek deformasyon oranları ve zayıf korozyon direnci gibi sorunları yavaş yavaş ortaya çıkarır.Silisyum karbür (SiC) seramik gofret tekneleribu bağlamda ortaya çıktı ve ileri teknolojiye sahip ısıl işlem ekipmanlarında önemli bir taşıyıcı haline geldi.

Silisyum karbür (SiC), yüksek sertlik, yüksek ısı iletkenliği ve mükemmel kimyasal stabiliteyi birleştiren bir mühendislik seramiği malzemesidir.SiC seramikleriYüksek sıcaklıkta sinterleme yoluyla oluşturulan, yalnızca üstün termal şok direnci sergilemekle kalmaz, aynı zamanda oksitleyici ve aşındırıcı ortamlarda kararlı yapıyı ve boyutu da korur. Sonuç olarak, levha tekne formunda üretildiğinde difüzyon, tavlama ve oksidasyon gibi yüksek sıcaklıktaki işlemleri güvenilir bir şekilde destekleyebilir, bu da onu özellikle 1100°C'nin üzerindeki sıcaklıklarda çalışan termal işlemler için uygun hale getirir.

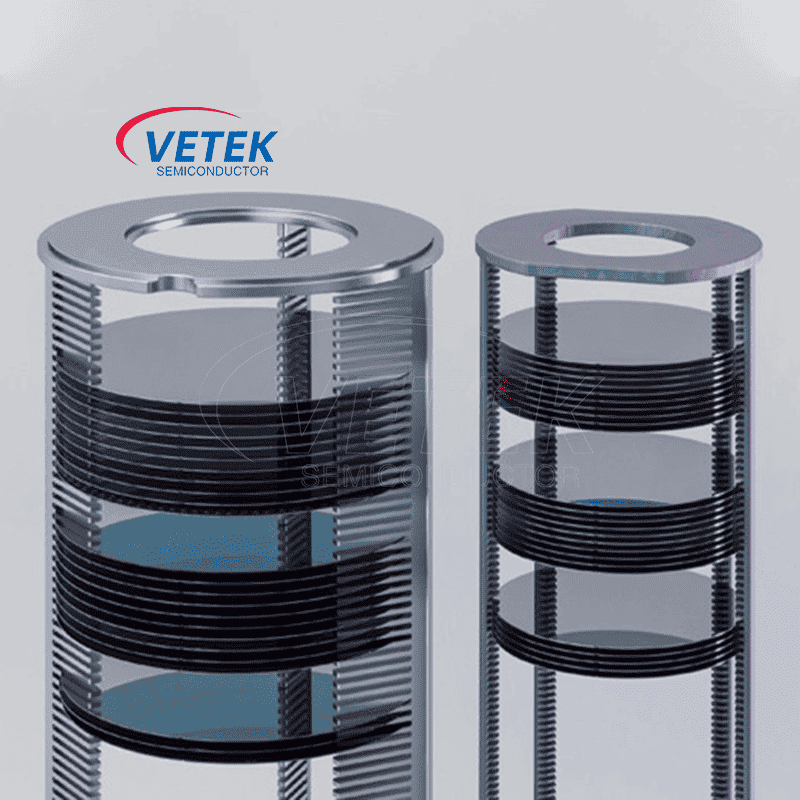

1. SiC Seramik Gofret Teknesi Nedir?

Gofret teknelerinin yapısı genellikle düzinelerce, hatta yüzlerce gofreti aynı anda tutabilen çok katmanlı, paralel ızgara konfigürasyonuyla tasarlanmıştır. SiC seramiklerinin termal genleşme katsayılarını kontrol etmedeki avantajları, onları yüksek sıcaklıktaki rampa ve rampa işlemleri sırasında termal deformasyona veya mikro çatlamaya daha az eğilimli hale getirir. Ek olarak, metal yabancı madde içeriği sıkı bir şekilde kontrol edilebilir ve bu da yüksek sıcaklıklarda kirlenme riskini önemli ölçüde azaltır. Bu onları, güç cihazları, SiC MOSFET'ler, MEMS ve diğer ürünlerin imalatı gibi temizliğe son derece duyarlı prosesler için son derece uygun hale getirir.

2. Kuvars, SiC ve Grafit Gofret Tekneler: Malzeme Karşılaştırması

Geleneksel kuvars gofret tekneleriyle karşılaştırıldığında, silisyum karbür seramik gofret tekneleri yüksek sıcaklıkta, sık termal döngü koşulları altında tipik olarak 3-5 kat daha uzun bir hizmet ömrüne sahiptir. Daha yüksek sertlikleri ve deformasyona karşı dirençleri, daha kararlı levha hizalamasına olanak tanır ve bu da verimi artırmaya yardımcı olur. Daha da önemlisi, SiC malzemeleri, sık ısıtma ve soğutma döngüleri sırasında minimum boyut değişikliklerini koruyarak, levha teknesi deformasyonunun neden olduğu levha kenarındaki ufalanmayı veya parçacık dökülmesini azaltır.

3. Silisyum Karbür Gofret Tekne Malzemeleri Çeşitleri

Tüm SiC gofret tekneleri aynı seramik sınıfından üretilmemektedir. Farklı üretim yolları, farklı mikro yapılar ve performans özellikleri üretir.

3.1 Yeniden Kristalize Silisyum Karbür (RSiC)

Yeniden kristalleştirilmiş SiC, mühendislik ürünü yüksek sıcaklık seramik bileşenlerinde kullanılır. Derecesine bağlı olarak, kirlenme, temizlik ve proses uyumluluğunu değerlendirirken dikkate alınması gereken önemli miktarda açık gözeneklilik sergileyebilir.

3.2 Sinterlenmiş Silisyum Karbür (SSiC)

Basınçsız sinterlenmiş SiC, yüksek sertliğe, mekanik dayanıma ve iyi termal performansa sahip yoğun bir seramik yapı sağlayabilir. Gerçek özellikler formülasyona, sinterleme işlemine ve malzeme kalitesine bağlıdır.

3.3 Reaksiyona Bağlı Silisyum Karbür (RBSiC / SiSiC)

Reaksiyona bağlı SiC genellikle artık bir silikon fazı içerir. Bu, maksimum servis sıcaklığını ve kimyasal uyumluluğu etkileyebilir, dolayısıyla çalışma sınırlarının RSiC veya SSiC ile aynı olduğu varsayılmamalıdır.

3.4 SiC Kaplamalı Grafit Gofret Taşıyıcılar

SiC kaplı grafit levha taşıyıcısı, monolitik SiC seramik levha teknesinden farklı bir yapıdır.

Birikmiş SiC kaplamayla korunan bir grafit alt tabaka kullanır. Bu tür tasarımlar belirli ısıl işlem ortamlarında avantajlar sunabilir ancak kaplama bütünlüğü, açıkta kalan kenarlar ve potansiyel kirlenme değerlendirilmelidir.

4. Geleceğe Bakış

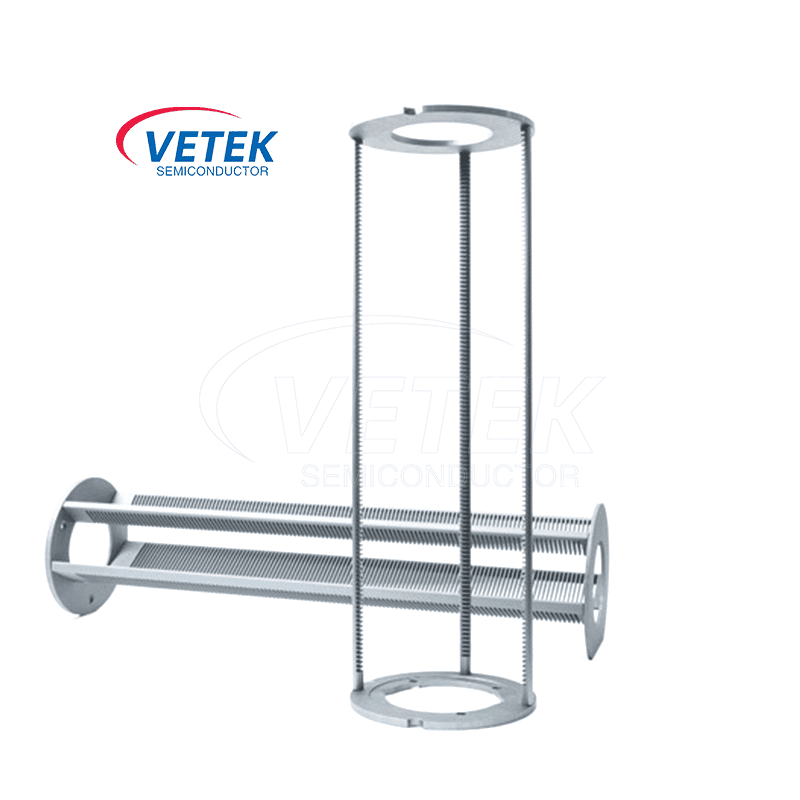

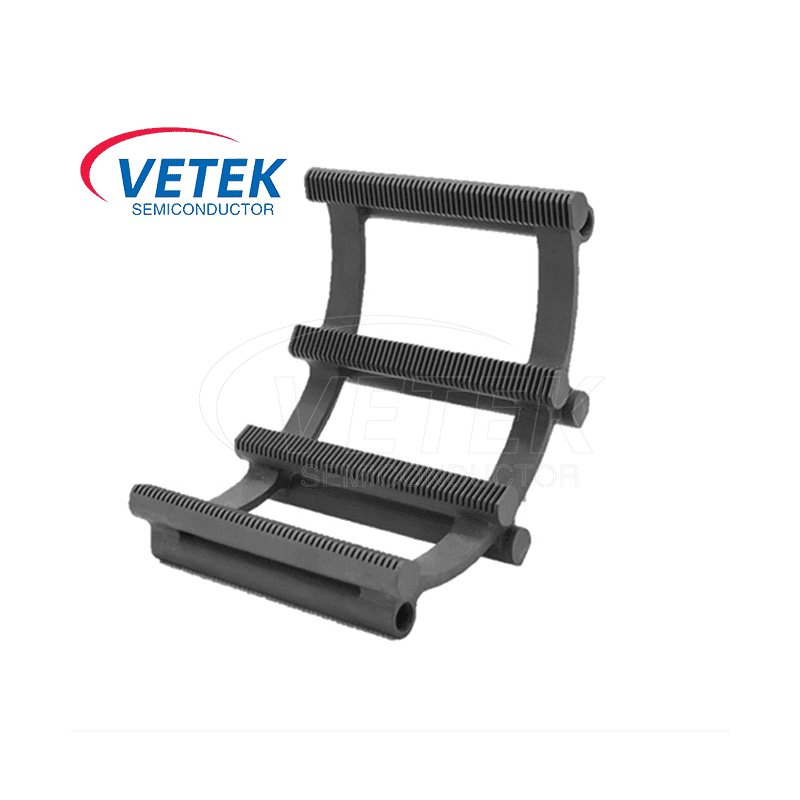

Endüstriyel uygulamalarda silisyum karbür seramik levha tekneler, geleneksel silikon cihazlardan üçüncü nesil yarı iletken malzemelere kadar ısıl işlem süreçlerinde üst düzey ekipman üreticileri için giderek tercih edilen seçenek haline geliyor. Bunlar yalnızca dikey boru fırınları ve yatay oksidasyon fırınları gibi çeşitli ısıl işlem ekipmanları için uygun olmakla kalmaz, aynı zamanda yüksek sıcaklıktaki, yüksek derecede korozif ortamlardaki istikrarlı performansları, aynı zamanda proses tutarlılığı ve ekipman kapasitesi için daha güçlü garantiler sağlar.

Silisyum karbür seramik plaka teknelerinin kademeli olarak yaygınlaşması, gelişmiş seramik malzemelerin yarı iletken ekipmanların çekirdek destek bileşenlerine nüfuz etmesinin hızlanmasına işaret ediyor. Geleneksel kuvars malzemeleriyle karşılaştırıldığında, yüksek sıcaklık stabilitesi, yapısal sağlamlık ve termal yorulma direncindeki avantajları, daha yüksek sıcaklıkların ve daha sıkı süreç pencerelerinin sürekli gelişimi için güvenilir bir malzeme temeli sağlar. Şu anda, 6 inç ve 8 inç silikon karbür seramik levha tekneler, yarı iletken endüstrisindeki güç cihazlarının seri üretim ısıl işlem süreçlerinde yaygın olarak kullanılmaktadır.

12 inç spesifikasyonu, ileri teknoloji süreçlere ve gelişmiş üretim hatlarına kademeli olarak dahil ediliyor ve ekipman ve malzeme işbirliğinin bir sonraki aşaması için önemli bir yön haline geliyor. Aynı zamanda, 2-4 inçlik levha tekneleri, araştırma platformlarında ve LED alt tabaka işleme ve süreç doğrulama gibi özel süreç senaryolarında rol oynamaya devam ediyor. Silisyum karbür seramik levha tekneleri stabilite, boyut kontrolü ve levha kapasitesi açısından daha büyük avantajlar göstererek ilgili seramik malzeme teknolojisinin sürekli gelişimini destekleyecektir.

SSS

1. Gofret teknesinin ana işlevi nedir?

Bir levha teknesi, fırın işlemi sırasında yarı iletken levhaları doğru aralıklarla yerleştirilmiş konumlarda tutar. Ana işlevleri mekanik destek, levha hizalaması ve termal ve kimyasal proses ortamıyla uyumluluktur.

2. SiC gofret teknesi ile kuvars gofret teknesi arasındaki fark nedir?

SiC seramik levha tekneleri genellikle uygun kaliteler için daha yüksek termal iletkenlik ve daha yüksek sıcaklıkta mekanik kapasite sağlar. Kuvars gofret tekneleri çok daha düşük termal genleşmeye sahiptir ve yerleşik temiz yarı iletken fırın proseslerinde yaygın olarak kullanılmaktadır. Tercih edilen malzeme çalışma koşullarına bağlıdır.

3. Bir SiC seramik gofret teknesi hangi sıcaklığa dayanabilir?

Tüm SiC seramik gofret tekneleri için tek bir sıcaklık sınırı yoktur. Maksimum çalışma sıcaklığı SiC derecesine, fırın atmosferine, mekanik yüke, maruz kalma süresine ve termal döngüye bağlıdır. Bitmiş bileşen, amaçlanan proses koşullarına uygun olmalıdır.

4. SiC gofret tekneleri difüzyon ve oksidasyona uygun mudur?

Evet, uygun şekilde seçilmiş ve nitelikli SiC seramik gofret tekneleri difüzyon ve oksidasyon uygulamalarında kullanılabilir. Malzeme kimyası, yüzey temizliği, mekanik tasarım ve proses gazlarıyla uyumluluk doğrulanmalıdır.

5. SiC seramik gofret tekneleri özelleştirilebilir mi?

Gofret tekneleri, üretim fizibilitesine ve tasarım doğrulamasına bağlı olarak farklı fırın konfigürasyonları, gofret boyutları, yuva sayıları, eğimler ve destek geometrileri için tasarlanabilir.

6. Katı SiC ve SiC kaplı grafit levha tekneler arasındaki fark nedir?

Katı SiC seramik levha tekneleri seramik bir gövde kullanırken, SiC kaplı grafit taşıyıcılar koruyucu bir SiC katmanına sahip bir grafit alt tabaka kullanır. Isıl tepkileri, arıza mekanizmaları, kirlenme riskleri ve hizmet limitleri farklıdır.

7. Gofret teknelerinde partikül oluşumuna ne sebep olur?

Potansiyel nedenler arasında mekanik aşınma, uygun olmayan plaka temas geometrisi, film birikmesi, termal hasar, yüzey kusurları ve taşıma veya temizleme sırasındaki kirlenme yer alır. Kök neden analizinde taşıyıcı malzeme ve fiili fırın süreci dikkate alınmalıdır.
