Plazma aşınma odak halkı
  • Plazma aşınma odak halkıPlazma aşınma odak halkı

Plazma aşınma odak halkı

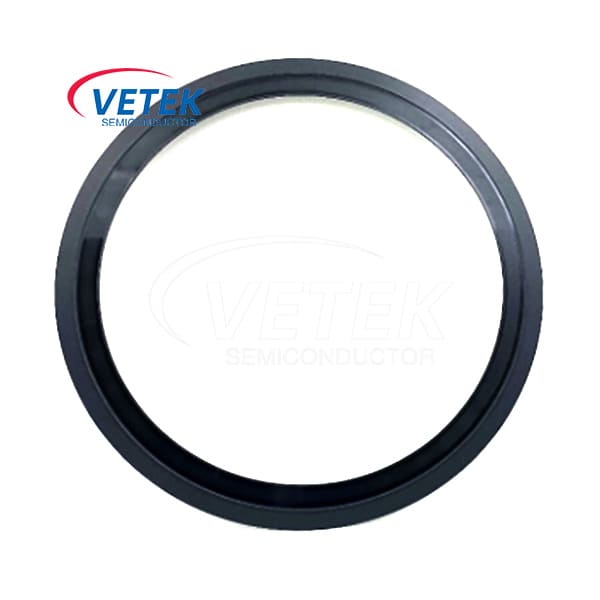

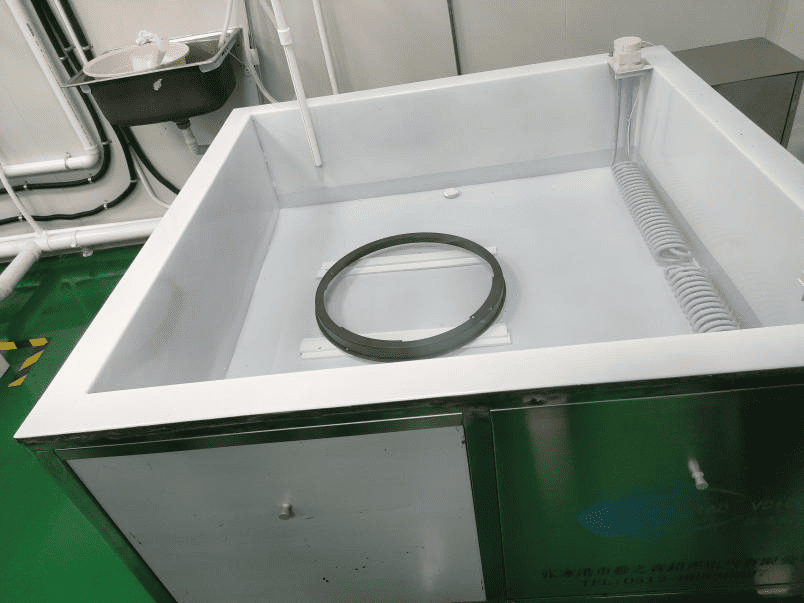

Gofret imalat aşınma işleminde kullanılan önemli bir bileşen, işlevi plazma yoğunluğunu korumak ve gofret kenarlarının kontaminasyonunu önlemek için gofretleri yerinde tutmak olan plazma aşındırma odak halkasıdır.

Gofret üretimi alanında, Vetek Semiconductor’ın odak halkası önemli bir rol oynar. Bu sadece basit bir bileşen değil, aynı zamanda plazma aşındırma işleminde hayati bir rol oynar. İlk olarak, plazma etchig odak halkası, gofretin istenen konumda sıkıca tutulmasını sağlamak ve böylece dağlama işleminin doğruluğunu ve stabilitesini sağlamak için tasarlanmıştır. Gofreti yerinde tutarak, odaklama halkası, plazma yoğunluğunun tekdüzeliğini etkili bir şekilde korur, bu da başarısı için gereklidir.gravür işlemi.


Buna ek olarak, odak halkası, gofretin yan kontaminasyonunu önlemede de önemli bir rol oynar. Gofretlerin kalitesi ve saflığı çip üretimi için kritik öneme sahiptir, bu nedenle gofretlerin dağlama işlemi boyunca temiz kalmasını sağlamak için gerekli tüm önlemler alınmalıdır. Odak halkası, dış safsızlıkların ve kirleticilerin gofret yüzeyinin kenarlarına girmesini etkili bir şekilde önler, böylece nihai ürünün kalitesini ve performansını sağlar.


Geçmişte,Odaklanma halkalarıesas olarak kuvars ve silikondan yapılmıştır. Bununla birlikte, gelişmiş gofret imalatında kuru dağlama artışı ile silikon karbürden (sic) yapılan odaklanma talebi de artmaktadır. Saf silikon halkalarla karşılaştırıldığında, SIC halkaları daha dayanıklıdır ve daha uzun bir hizmet ömrüne sahiptir, böylece üretim maliyetlerini azaltır. Silikon halkaların her 10 ila 12 günde bir değiştirilmesi gerekirken, SIC halkaları her 15 ila 20 günde bir değiştirilir. Şu anda, Samsung gibi bazı büyük şirketler SIC yerine bor karbür seramiklerinin (B4C) kullanımını inceliyor. B4C'nin daha yüksek bir sertliği vardır, bu nedenle ünite daha uzun sürer.

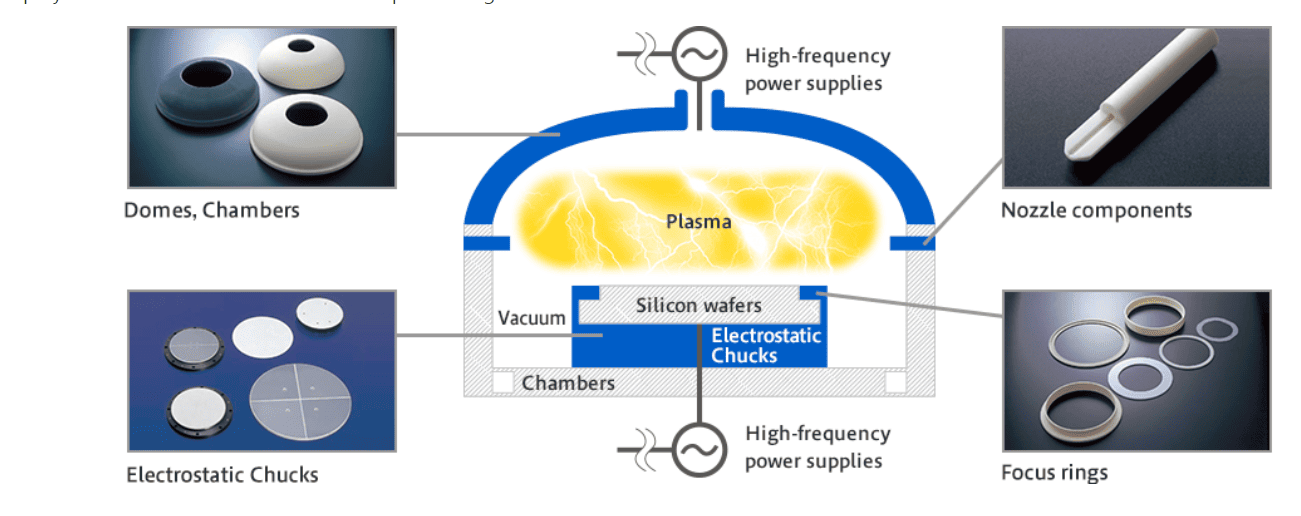

Plasma etching equipment Detailed diagram


Bir plazma aşındırma ekipmanında, substrat yüzeyinin bir tedavi kabında bir taban üzerinde plazma aşınması için bir odak halkasının montajı gereklidir. Odaklanma halkası, yüzeyinin iç tarafında, dağlama sırasında üretilen reaksiyon ürünlerinin yakalanmasını ve biriktirilmesini önlemek için küçük bir ortalama yüzey pürüzlülüğüne sahip bir ilk bölge ile çevreler.


Aynı zamanda, birinci bölgenin dışındaki ikinci bölge, yakalanacak ve biriktirilecek dağlama işlemi sırasında üretilen reaksiyon ürünlerini teşvik etmek için büyük bir ortalama yüzey pürüzlülüğüne sahiptir. Birinci bölge ve ikinci bölge arasındaki sınır, gravür miktarının nispeten önemli olduğu, plazma aşındırma cihazında bir odaklama halkası ile donatılmış ve plazma aşındırma alt tabakada gerçekleştirildiği kısımdır.
