Yarı İletken Epitaksi için Grafit Neden Silisyum Karbür ile Kaplanmıştır?

Yarı iletken epitakside grafit, yüksek sıcaklığa dayanabildiği için nadiren seçilir. Gerçek değeri, işlenebilirlik, termal tepki, elektriksel davranış ve namlu tutucular, pankek tutucular, tek levha tutucular ve MOCVD taşıyıcılar gibi karmaşık reaktör bileşenlerini oluşturma yeteneğinin birleşiminde yatmaktadır. Ancak bu avantajları sağlayan aynı grafit yüzey, epitaksi ortamına doğrudan ve tekrarlı maruz kalmaya her zaman uygun değildir. Bu nedenle birçok kritik grafit bileşeni yoğun bir koruma ile korunmaktadır.kimyasal buhar biriktirilmiş silisyum karbür kaplamagenel olarak şu şekilde tanımlanan şeyi yaratmak:SiC kaplı grafit.

Mühendislik konsepti basit ama önemlidir: Grafit gövde yapısal ve termal platformu sağlarken CVD SiC katmanı prosese bakan yüzey haline gelir. Bu nedenle ortaya çıkan bileşen, isteğe bağlı bir koruyucu katmana sahip grafit yerine tek bir entegre malzeme sistemi olarak düşünülmelidir.

Epitaksi Reaktörlerinde Grafit Neden Önemlidir?

Bir epitaksi suseptör, bir levhayı tutmaktan çok daha fazla iş yapar. Plakanın mekanik konumunu belirler, ısı transferine katılır ve reaktör tasarımına bağlı olarak dönme, indüksiyonla ısıtma ve gaz akışıyla etkileşime girer. Cep derinliği, düzlük, yüzey profili veya termal davranıştaki küçük değişiklikler, yerel levha ortamını değiştirebilir ve sonuçta epitaksiyel tekdüzeliği etkileyebilir.

Bu gereklilik, ince taneli ve izostatik grafitin sürekli kullanımını açıklamaktadır. Grafit, birçok yoğun seramik malzemeden üretilmesi çok daha zor veya pahalı olan geometrilere hassas bir şekilde işlenebilir. Aynı zamanda çeşitli sıcak duvarlı ve indüksiyonla ısıtılan reaktör konseptleriyle uyumlu termal ve elektriksel özellikler de sağlar.

Ticari silikon veSiC epitaksiSGL Carbon, yüksek mukavemetli izostatik grafiti kaplanmış suseptörler için temel malzeme olarak tanımlıyor ve suseptör malzemesi kalitesinin epitaksiyel katmanın kalitesi üzerinde doğrudan etkisi olduğunu belirtiyor. Bu nedenle sıkı boyut toleransları, homojen kaplama ve saflık, bağımsız spesifikasyonlar yerine bağlantılı gereksinimler olarak ele alınır.

Buradaki zorluk, termal gövdeyi oluşturmaya uygun bir malzemenin, proses atmosferiyle temas için mutlaka optimum yüzey olmamasıdır. Bu ayrım silisyum karbürün uygulanmasının temel nedenidir.

Neden Çıplak Grafit Prosese Karşı İdeal Bir Yüzey Değildir?

A çıplak grafit bileşeniyüksek sıcaklıklar, reaktif öncü gazlar ve tekrarlanan ısıtma ve soğutma içeren bir ortamda çalışır. Bu koşullar altında yüzey yavaş yavaş reaktör kimyasının bir parçası haline gelebilir.

Silisyum karbür epitakside bu sorun özellikle açıktır. Klorür bazlı SiC CVD üzerine yayınlanmış çalışma, özellikle büyüme sırasında sıcak grafitten safsızlıkların ve ek hidrokarbonların salınmasını önlemek için SiC ile kaplanmış grafit tutucuları tanımlamaktadır. Aynı çalışma, sıcak noktalarda SiC kaplamanın bozulmasının, çalışmadan çalışmaya tekrarlanabilirliği etkileyebileceğini bildirmektedir; bu da, duyarlı yüzeyin durumunun, sürecin kendisinin bir parçası olabileceğini göstermektedir.

Bu nedenle risk basit oksidasyondan daha geniştir. Doğrudan maruz kalma, kimyasal saldırıya, ilerleyici yüzey pürüzlülüğüne, parçacıkların serbest kalmasına, eser miktardaki yabancı maddelerin açığa çıkmasına veya grafit ile proses gazı arasında istenmeyen reaksiyonlara yol açabilir. Temizleme döngüleri başka bir stres mekanizmasını ortaya çıkarabilir çünkü aynı bileşenin hem biriktirme kimyasında hem de hazne temizleme kimyasında tekrar tekrar hayatta kalması gerekir.

Yarı iletken üretimi için bu, istenmeyen bir geri besleme döngüsü yaratır. Yüzey bozulması, duyarlı maddenin durumunu değiştirir; Değişen bir alıcı, levhanın etrafındaki yerel kimyasal ve termal sınırı değiştirebilir; ve değişen bir sınır prosesin tekrarlanabilirliğini azaltabilir.

Bu nedenle grafit kaplamanın amacı yalnızca parçayı "korozyona daha dayanıklı" hale getirmek değildir. tutmaktırSürece bakan sınır zamanla daha kararlı hale gelir.

Grafit ve Proses Arasında Fonksiyonel Bir Arayüz Olarak CVD SiC

CVD SiC kaplama, işlenmiş grafit gövde üzerinde yoğun bir silisyum karbür yüzey oluşturur. Ticari SiC kaplamalar genellikle yaklaşık 1.200°C'nin üzerindeki sıcaklıklarda kimyasal buhar biriktirme yoluyla biriktirilir. SGL Carbon, 1.200–1.300°C'lik tipik biriktirme sıcaklıklarını rapor ediyor ve özellikle termal gerilimi en aza indirmek için grafit alt tabakanın termal genleşme davranışının kaplamayla eşleştirilmesi gerektiğini vurguluyor.

Bir kez biriktirildikten sonra SiC katmanı, grafit ile reaktör atmosferi arasında işlevsel bir arayüz görevi görür. Kimyasal direnci, alttaki karbona doğrudan saldırıyı azaltır. Yoğunluğu, grafitin proses ortamına doğrudan maruz kalmasını sınırlar. Yüksek saflığı, levhaya yakın olarak daha kontrollü bir yüzey sağlar ve mekanik bütünlüğü, erozyona bağlı parçacık oluşumunun azaltılmasına yardımcı olur.

Bu avantajlar kaplamanın sağlam kalmasına bağlıdır. Kalınlık homojenliği zayıf, lokal iğne delikleri, artık gerilim veya zayıf yapışmaya sahip bir kaplama, sonunda çatlayabilir veya katmanlara ayrılabilir. Bu olduğunda grafit tekrar açığa çıkar ve koruyucu işlevi yerel olarak kaybolur.

Bu nedenle kaplama kalınlığı tek başına anlamlı bir kalite ölçüsü değildir. Daha kullanışlı mühendislik parametreleri aşağıdakilerin birleşimidir:saflık, yoğunluk, yüzey pürüzlülüğü, kalınlık bütünlüğü, mikro yapı, alt tabaka uyumluluğu ve arayüz bütünlüğü.

Mersen, yarı iletken ekipman rehberliğinde aynı malzeme-sistem yaklaşımını izliyor. Epitaksi ve MOCVD için SiC ile kaplanmış ultra saf grafiti tanımlar ve özellikle uzun vadeli kaplama bütünlüğünün bir koşulu olarak grafit ile silisyum karbür arasındaki CTE uyumluluğunu vurgular.

Pratik açıdan ideal bileşen, en kalın SiC katmanına sahip olan bileşen değildir. Grafit kalitesinin, kaplama mimarisinin, işleme toleranslarının ve çalışma koşullarının, tekrarlanan işlem döngüleri boyunca stabil kalabilecek kadar iyi eşleştiği bir üründür.

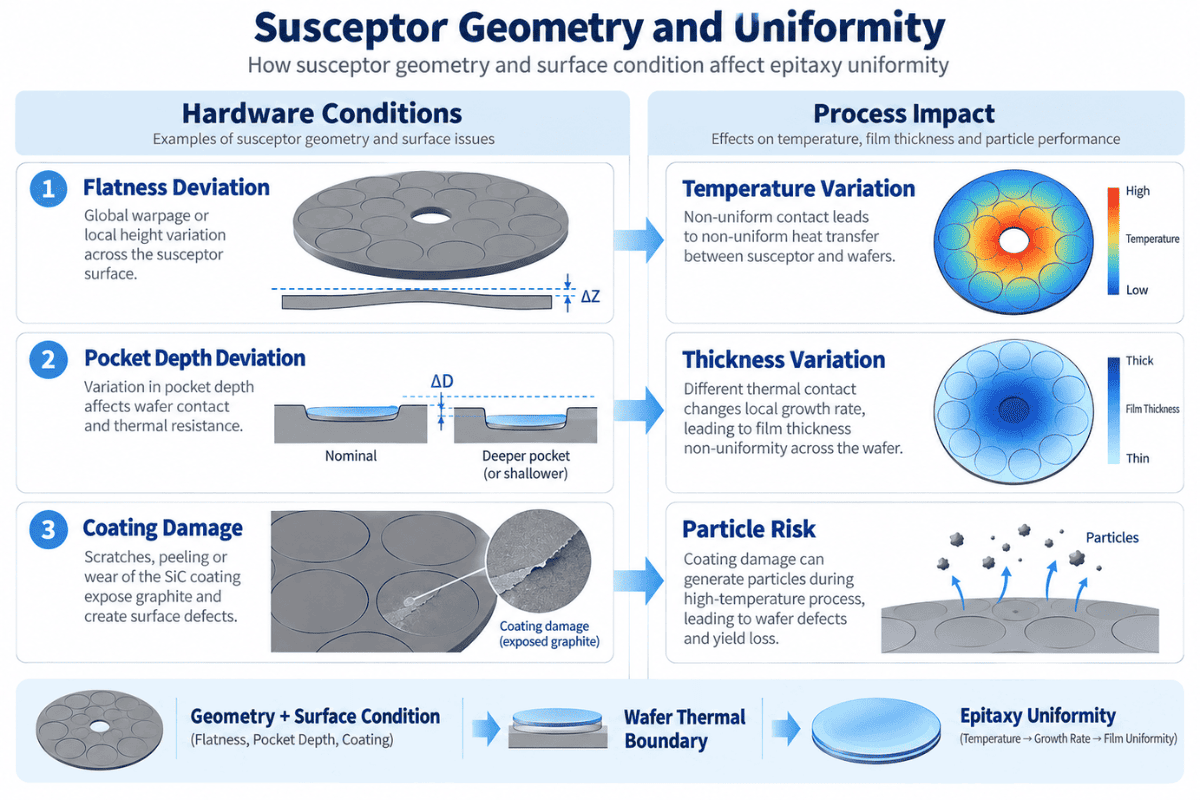

Süseptör Geometrisi ve Düzlüğü Gofret Sıcaklık Eşitliğini Nasıl Etkiler?

SiC kaplı bir sensörün değeri, bileşen yalnızca bir sarf malzemesi olarak değil de termal alanın bir parçası olarak görüldüğünde daha net hale gelir.

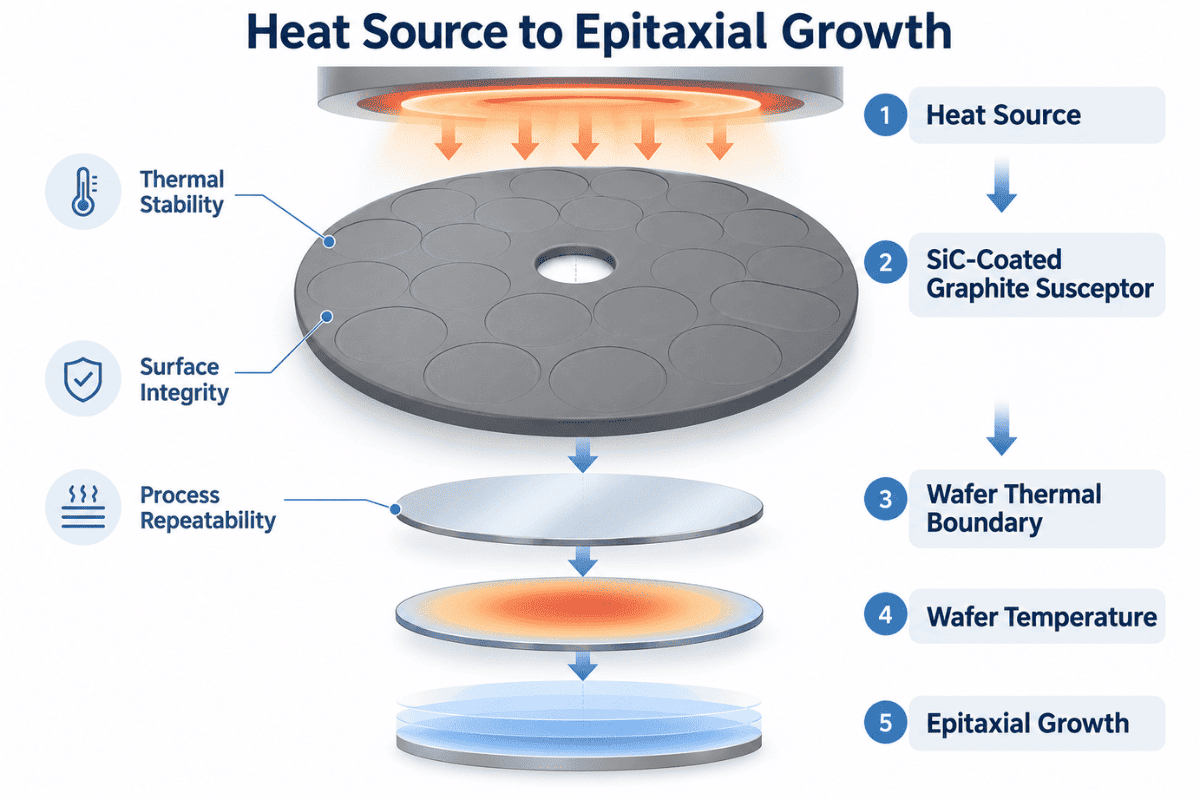

Basitleştirilmiş bir epitaksi sistemindeki enerji yolu şu şekilde temsil edilebilir:

Isı Kaynağı → SiC Kaplamalı Grafit Tutucu → Gofret Termal Sınırı → Gofret Sıcaklığı → Epitaksiyel Büyüme

Her arayüz önemlidir. Süseptör bozulursa, ceplerin boyutu değişirse, birikintiler eşit olmayan şekilde birikirse veya kaplama yerel olarak arızalanırsa, nominal reaktör reçetesi değişmeden kalsa bile levhanın yaşadığı koşullar değişebilir.

Hassas işleme ve kaplama kalitesinin sıkı bir şekilde bağlantılı olmasının nedeni budur. SGL Carbon, silikon epitaksi tutucular için cep profilini, düzlüğü, yüzey kalitesini, saflığı ve homojen SiC kaplamayı vurgular ve ayrıca süseptör özelliklerini epitaksiyel katman kalitesine bağlar.

MOCVD'de de benzer bir ilişki mevcuttur. Gofret taşıyıcıları, alt katmanları kontrollü bir termal ve öncül alan boyunca döndürür ve taşıyıcının termal davranışı, plaka sıcaklık dağılımına katkıda bulunur. SGL Carbon, LED ve GaN ile ilgili MOCVD uygulamalarında taşıyıcı performansını kontrol etmek için yüksek saflıkta grafit, homojen SiC kaplamalar ve sıkı boyut toleranslarının kullanıldığını belirtiyor.

Bu nedenle SiC kaplamanın tek başına “epitaksiyel verimi artırdığını” iddia etmek yanlış olur. Daha savunulabilir mühendislik sonucu, kararlı, iyi tasarlanmış SiC kaplı grafit bileşenin,termal, kimyasal ve kirlenme sınır koşullarıTekrarlanabilir epitaksi için gereklidir.

Bu ayrım hem teknik doğruluk hem de tedarikçi yeterliliği açısından önemlidir.

Silikon ve SiC Epitaksi Arasındaki Gereksinimler Neden Farklıdır?

Temel malzeme konsepti silikon ve SiC epitaksi için benzerdir ancak çalışma ortamının ciddiyeti farklıdır.

Silikon epitakside, yüksek saflıkta kaplanmış suseptörlerin boyutsal doğruluğu, termal bütünlüğü ve temiz bir işlem yüzeyini koruması gerekir. Ticari tedarikçiler düzlüğe, cep geometrisine, işleme toleransına ve kaplama homojenliğine büyük önem veriyor çünkü süseptör levha ısıtma sisteminin bir parçasını oluşturuyor.

SiC epitaksi tipik olarak sıcak bölgeye daha fazla termal ve kimyasal stres uygular. Örneğin, klorür bazlı SiC büyümesi, yayınlanmış reaktör çalışmalarında 1.570°C civarındaki sıcaklıklarda çalışabilmektedir. Bu tür koşullar altında, lokalize sıcak noktalarda kaplama bozulması özellikle önemli hale gelir çünkü duyarlı yüzeydeki değişiklikler birden fazla çalıştırmada tekrarlanabilirliği etkileyebilir.

Bu nedenle uygun soru, SiC kaplamanın bir işlem için diğerine göre "daha iyi" olup olmadığı değildir. Doğru soru kaplama mimarisinin gerçekle uyumlu olup olmadığıdır.sıcaklık, gaz kimyası, termal çevrim, temizleme yöntemi ve bileşen geometrisi.

Aynı mantık, TaC gibi alternatif kaplamaları değerlendirirken veya katı SiC bileşenlerini değerlendirirken de geçerlidir. Malzeme seçimi, genel bir malzeme hiyerarşisinden ziyade süreç ortamını takip etmelidir.

SiC Kaplamalı Grafitin Mühendislik Bileşeni Olarak Belirlenmesi

Teknik açıdan anlamlı bir spesifikasyon, kaplamadan ziyade reaktörle başlar.

Tedarikçi, grafit ve kaplama gereksinimlerini tanımlamadan önce epitaksi sürecini, reaktör konfigürasyonunu, levha boyutunu, bileşen geometrisini, çalışma sıcaklığını, proses gazlarını ve temizleme kimyasını anlamalıdır. Bileşen çizimi daha sonra cep geometrisini, düzlüğü, kritik boyutları ve yüzey kaplamasını oluşturmalıdır. Ancak bu gereklilikler anlaşıldıktan sonra kaplama kalınlığı, tekdüzelik, pürüzlülük ve muayene kriterleri sonuçlandırılmalıdır.

Bu yaklaşım RFQ'yu emtia talebinden değiştirir:

“Alıntı yapSiC kaplı grafit tutucu.”

—gerçek süreç etrafında oluşturulmuş bir mühendislik spesifikasyonuna.

Epitaksi bileşenleri için amaç sadece kaplama ömrünü maksimuma çıkarmak değildir. Amaç, destekleyen bir bileşeni sürdürmektir.stabil levha sıcaklığı, kontrollü kirlenme, düşük parçacık riski, boyutsal tutarlılık ve tekrarlanabilir büyüme koşullarıamaçlanan hizmet süresi boyunca.

SSS

1. Grafit neden epitakside silisyum karbür ile kaplanır?

Grafit işlenebilirlik ve faydalı termal özellikler sağlarken, CVD SiC kimyasal olarak stabil, yüksek saflıkta prosese bakan bir yüzey sağlar. Kombinasyon, karmaşık grafit tutucuların zorlu yarı iletken ortamlarda çalışmasına olanak tanır.

2. Neden çıplak grafit kullanmıyorsunuz?

Çıplak grafit reaktif gazlarla etkileşime girebilir, yabancı maddeleri açığa çıkarabilir, zamanla pürüzleşebilir veya parçacıklar oluşturabilir. Yoğun bir SiC kaplama, grafiti proses atmosferinden ayırır.

3.SiC kaplama kirlenmeyi ortadan kaldırır mı?

Hayır. Kaplama bozulmadan kaldığında grafit kaynaklı kirlenme riskini azaltır ancak kirlenme gazlardan, hazne yüzeylerinden, birikintilerden, kullanımdan ve diğer reaktör bileşenlerinden de kaynaklanabilir.

4.SiC kaplama termal performansı etkiler mi?

Evet. Kaplama, grafit alt tabaka, bileşen geometrisi ve yüzey durumu birlikte, suseptör ve levha arasındaki termal sınırı etkiler. Bu nedenle kaplama, komple bileşenin bir parçası olarak değerlendirilmelidir.

5. RFQ'ya hangi bilgiler dahil edilmelidir?

Yararlı bir RFQ, reaktör modelini, proses tipini, plaka boyutunu, bileşen çizimini, çalışma sıcaklığını, proses ve temizleme gazlarını, grafit gerekliliklerini, kaplama spesifikasyonunu, kritik toleransları, yüzey kalitesini, inceleme kriterlerini ve gerekli miktarı içermelidir.

Referanslar

1. SGL Karbon. Silikon ve SiC Epitaksi için Grafit Tutucular ve Bileşenler.

2. SGL Karbon. SIGRAFINE® SiC Kaplama.

3. Mersen. Yarı İletken Proses Ekipmanı — Silisyum Karbür ile Kaplanmış Ultra Saf Grafit. Pedersen, H. ve ark. Klorür Bazlı CVD Kullanılarak SiC Epitaksi Büyümesi. Kristal Büyüme Dergisi.
