Substrat ve Epitaksi: Yarı İletken Üretiminde Anahtar Roller

Giriş: Modern Cipslerin İki Direği

Gelişmiş bir çipin yüksek hızlı hesaplamaya ve yüksek güç çıkışına nasıl ulaştığını gerçekten anlamak için, fiziksel yapısının iki temel sütununu (yarı iletken alt tabaka ve epitaksiyel büyüme süreci) derinlemesine incelememiz gerekir.

Basitçe söylemek gerekirse, alt tabaka, mekanik destek ve ısı dağıtımı için "temel" sağlarken epitaksiyel katman, bu "temel" üzerine titizlikle inşa edilen "aktif işlevsel katmandır". İki terim yalnızca bir karakter açısından farklılık gösterse de malzeme yapısı, üretim süreçleri ve işlevsel roller açısından temel farklılıklara sahiptirler. Bu makale, bunların teknik farklılıklarını, temel parametrelerini ve nihai cihazın performansı üzerindeki belirleyici etkilerini sistematik olarak özetleyecektir.

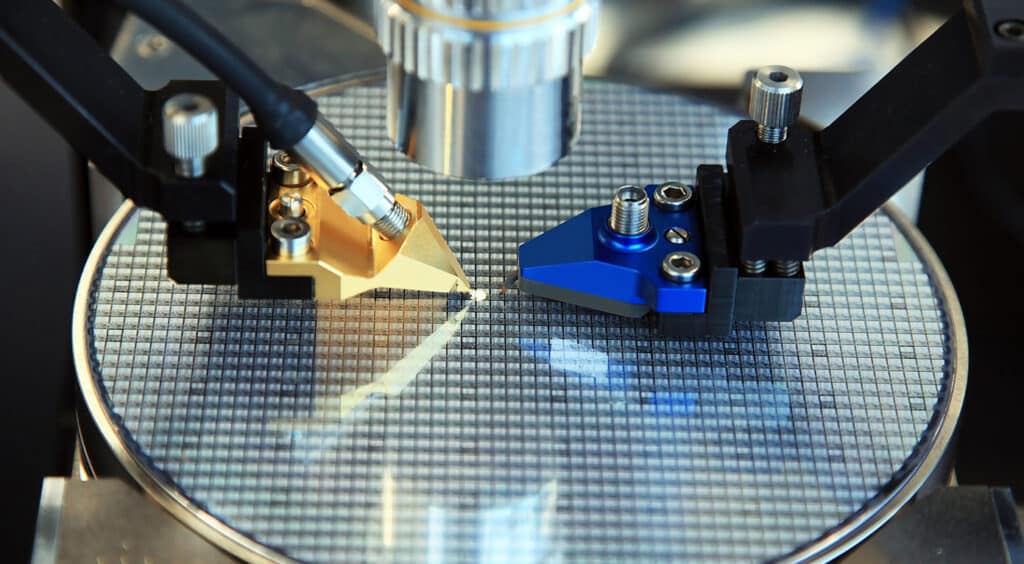

I. Yarı İletken Substrat Nedir?

[Bu Bölümün Temel Sonucu]: Yarı iletken bir alt tabaka, cihazın "iskeleti" ve "ısı emicisi" görevi görür. Yüksek saflıkta tek kristal silikon (Si) tüketici pazarına hakim olurken, silisyum karbür (SiC), 4,9 W/cm·K'lik yüksek ısı iletkenliğiyle elektrikli araçlar ve yüksek voltaj uygulamaları için vazgeçilmez bir seçim haline geldi.

Yarı iletken substratlar neredeyse tüm yarı iletken cihazların yapısal ve termal temelini oluşturur. Mekanik açıdan bakıldığında mikro ve nanoyapıları destekleyen fiziksel platform görevi görürler; daha da önemlisi, daha sonra biriken katmanların kristal yönelimini ve yapısal bütünlüğünü belirleyen sürekli bir kristal kafes şablonu sağlarlar.

Uygulama gereksinimlerine bağlı olarak substrat malzemeleri tek kristalli, çok kristalli ve hatta amorf olabilir; ancak yüksek performanslı elektronik cihazlar, taşıyıcı hareketliliğini engelleyen tane sınırlarını ve kusurları en aza indirmek için neredeyse tamamen yüksek saflıkta tek kristal külçelere dayanır.

1.1 Temel Yüzey Türleri ve Malzeme Özellikleri

Büyük boyutlu alt tabakaların seçimi cihazın performansını, üretim verimini ve maliyet yapısını doğrudan etkiler. Sektörde öncelikli olarak üç ana alt tabaka türü kullanılıyor:

• Silikon Yüzeyler: Czochralski (CZ) veya Float Zone (FZ) yöntemleriyle büyütülen tek kristalli silikon (Si), bugüne kadar küresel yarı iletken endüstrisinde mutlak ana akım olmaya devam ediyor. Avantajları olağanüstü maliyet etkinliği, yüksek mekanik dayanıklılık ve 300 mm'ye (12 inç) kadar ölçeklenebilirliktir. Tüketici sınıfı işlemcilerde, bellek cihazlarında ve standart güneş pillerinde yaygın olarak kullanılır.
• Geniş Bant Aralıklı Yüzeyler (Silisyum Karbür ve Safir): Güç ve frekans gereksinimleri silikonun fiziksel sınırlarını aştığında geniş bant aralıklı malzemeler kaçınılmaz seçim haline gelir.
• Silisyum karbür (SiC): Olağanüstü termal iletkenliği (yaklaşık 3,7 ila 4,9 W/cm·K[1]) ve yüksek arıza elektrik alanı kuvvetiyle, elektrikli araç (EV) invertörleri ve yüksek voltajlı güç şebekeleri için ideal bir seçimdir.
• Safir (Al₂O₃): Mükemmel optik şeffaflık ve dielektrik izolasyon özellikleriyle mavi/ultraviyole LED'lerde ve özel RF SOI uygulamalarında yaygın olarak kullanılır.
• Kuvars Yüzey: Son derece yüksek kimyasal inertliği, son derece düşük termal genleşme katsayısı ve yüksek optik saflığı sayesinde öncelikle üst düzey optik bileşenlerde, maske boşluklarında ve özel sensör ekipmanlarında kullanılır.

1.2 Yüzeylerin İki Temel İşlevi: Destek ve Isı Dağıtımı

Cihazın fiili çalışması sırasında, toplu alt tabakalar iki yeri doldurulamaz temel işlevi yerine getirir:

Mekanik Destek: Şiddetli termal döngü, yüksek vakumlu kimyasal işlemler, levha işleme ve arka uç paketleme sırasında yapısal sağlamlık sağlayarak levhanın bükülmesini ve kırılmasını etkili bir şekilde önler.

Isı İletimi (Isı Dağılımı): Modern çipler çok büyük miktarda lokal ısı akışı üretir; Dökme silikon alt tabakalar, bağlantı bölgesinin aşırı ısınmasını ve termal kaçmayı önlemek için ısıyı dışarı doğru dağıtarak doğrudan ısı emici görevi görür.

II. Yarı İletken Epitaksiyel Büyüme Nedir? (Performans Odaklı Aktif Katman)

[Bu Bölümün Temel Sonucu]: Epitaksiyel katman “çip performansının ruhudur.” CVD/MOCVD büyük ölçekli endüstriyel üretimi yönetirken MBE (Moleküler Işın Epitaksi), atomik düzeyde hassasiyetle ultra dik arayüzler sağlar. Epitaksiyel teknoloji olmasaydı, 5G milimetre dalga radarının ve yüksek voltajlı MOSFET'lerin ultra düşük direnci imkansız olurdu.

Substrat istikrarlı bir temel sağlasa da, toplu olarak büyütülmüş tek kristaller kaçınılmaz olarak mikro kusurlar, doğal safsızlıklar ve sabit elektriksel özellikler içerir. Üreticiler, ultra yüksek hızlı, yüksek verimli cihazlar üretmek için epitaksiyi (ultra temiz, ince kristal katmanların hedef alt katman üzerine kontrollü olarak biriktirilmesi) benimsediler.

Epitaksiyel işlem sırasında, buhardan veya moleküler ışınlardan gelen atomlar ısıtılmış alt tabaka yüzeyine biriktirilir ve alttaki kristal kafesle mükemmel şekilde hizalanır. Ortaya çıkan epitaksiyel levha, toplu substratınkinden birkaç kat daha düşük bir kusur yoğunluğuna sahip, son derece yüksek kristal saflığı sergiler.

2.1 Ana Akım Epitaksiyel Biriktirme Teknolojileri ve Ekipmanları

Modern epitaksiyel büyüme öncelikle aşağıdaki gelişmiş yöntemlerle elde edilir:

• Kimyasal Buhar Biriktirme (CVD / MOCVD): Gaz halindeki öncüller, ısıtılmış bir levhanın yüzeyinde tekdüze bir tek kristal tabaka oluşturmak üzere ayrışır. Bunlar arasında, Metal-Organik Kimyasal Buhar Biriktirme (MOCVD), III-V bileşiklerinin ve geniş bant aralıklı yarı iletkenlerin epitaksiyel büyümesi için endüstri standardıdır.

• Moleküler Işın Epitaksi (MBE): Ultra yüksek vakum (UHV) ortamında gerçekleştirilen bu işlem, alt tabakaya hassas bir termal ışın yönlendirerek tek atomlu katman hassasiyeti elde eder ve son derece dik arayüz eğimlerine neden olur. Kuantum kuyuları gibi ultra ince yapılar için uygundur.

Yüksek kaliteli epitaksiyel biriktirme yalnızca hassas proses kontrolüne değil aynı zamanda reaksiyon odası içindeki önemli bileşenlerin (SiC kaplı grafit substratlar gibi) kullanım ömrü yönetimine de dayanır; bu da proses stabilitesini ve verimini doğrudan etkiler.

2.2 Epitaksiyel Teknolojinin Sağladığı Gelişmiş Uygulamalar

Epitaksi, yalnızca toplu malzemelerle elde edilemeyecek cihaz mimarilerine olanak tanır:

• Silikon-Almanyum Heteroeklem Bipolar Transistör (SiGe HBT): Taban bölgesinde ultra ince bir SiGe epitaksiyel katmanının büyütülmesi, bir bant aralığı kayması yaratarak yüksek frekans tepki hızını önemli ölçüde artırır.
• Gerilmiş Silikon Teknolojisi: Bir SiGe kafesi üzerine ince bir silikon katmanının bırakılması, çekme veya sıkıştırma gerilimine neden olur, böylece taşıyıcı hareketliliğini arttırır (hem n-FET'lerde elektron hareketliliği hem de p-FET'lerde delik hareketliliği arttırılır).
• Seçici Epitaksiyel Büyüme (SEG): Modern FinFET ve Gate-All-Around (GAA) mimarilerinde, kaynak/drenaj bölgelerindeki seçici Si/SiGe epitaksiyel büyümesi, temas direncini azaltır ve doyma akımını artırır.

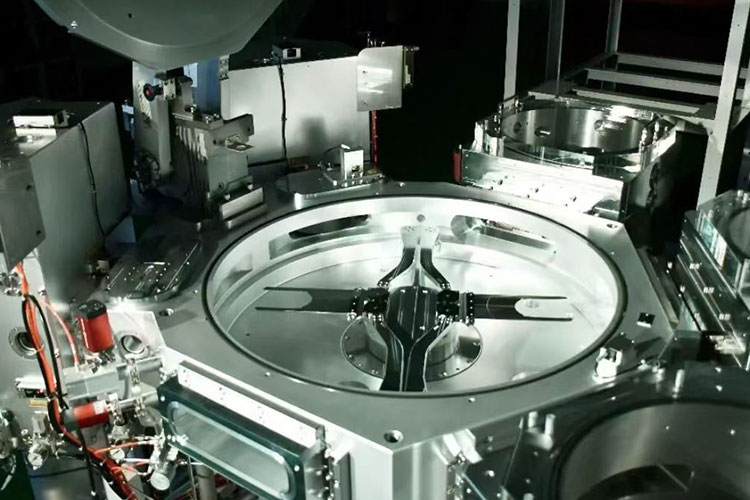

Yarı iletken epitaksi işleminin tanımı için bkz.:Yarı iletken epitaksi işlemi nedir?

III. Substrat ve Epitaksiyel Gofret: Temel Farklılıklara Genel Bakış

[Bu Bölümün Temel Sonucu]: İkisi arasında ayrım yapmanın en doğrudan yolu "işlevsel rollerini" incelemektir; alt tabaka fiziksel ve termal şoklara dayanmaktan sorumludur, epitaksiyel katman ise akım ve elektrik alanlarına dayanmaktan sorumludur. Aktif bölgeyi kusurlu bölgeden ayırarak epitaksiyel levhalar, doğrudan bir alt tabaka üzerinde üretilen cihazlardan bir kat daha düşük kaçak akım seviyelerine ulaşır.

Görsel bir karşılaştırma için aşağıdaki tablo, temel üretim parametreleri açısından toplu alt tabakalar ve epitaksiyel levhalar arasındaki temel farkları özetlemektedir:

IV. Teknik İlerleme: Epitaksi Cihaz Performansını Temelde Nasıl Artırır?

[Bu Bölümün Temel Sonucu]: Toplu alt tabakalardaki doğal mikro kusurlar ve termal gerilim noktaları, cihazlarda yüksek kaçak akıma ve düşük arıza voltajına neden olan "gizli katillerdir". Epitaksiyel teknolojinin özü, "kusurlu mekanik alt tabakanın" "kusursuz aktif fonksiyonel katmandan" ayrılmasında ve böylece saf epitaksiyel katman içinde taşıyıcı taşınmasının izole edilmesinde yatmaktadır. Bu ayırma tasarımı doğrudan daha yüksek çalışma frekansları, daha düşük güç tüketimi ve daha uzun cihaz ömrü sağlar; bu, tek başına toplu alt tabakalar kullanılarak asla elde edilemeyecek niteliksel bir sıçramadır.

Epitaksiyel teknolojinin tanıtılması yalnızca "bir film katmanı eklemek" değil, cihazın güvenilirliğinde ve elektriksel performansında niteliksel bir sıçramadır.

En yüksek kimyasal saflıkta bile, standart dökme alt tabakalar kaçınılmaz olarak mikro gözeneklilik, oksijen çökeltileri ve kristal çekme işleminden kalan termal stres noktalarını içerir. Cihazların doğrudan toplu alt tabakalar üzerinde üretilmesi genellikle yüksek kaçak akım ve düşük arıza voltajı toleransıyla sonuçlanır.

Buna karşılık, epitaksiyel levhalar taşıyıcı taşınmasını saf, hatasız bir epitaksiyel katman içinde izole eder. Üreticiler, aktif fonksiyonel bölgeyi kusurlu mekanik alt tabakadan ayırarak şunları başarabilmektedir:

• Daha yüksek çalışma frekansları (azaltılmış parazitik kapasitans);
• Daha düşük güç tüketimi (daha az sızıntı);
• Aşırı elektrotermal stres altında daha uzun cihaz ömrü ve olağanüstü stabilite.

Örneğin, güç yarı iletkenleri alanında, SiC homojen epitaksiyel katmanın kalitesi, MOSFET cihazlarının arıza voltaj derecesini ve açık direncini doğrudan belirler; bu, toplu SiC alt katmanlarının kendi başlarına başaramayacağı bir şeydir.

V. Mühendisleri En Çok İlgilendiren Teknik Konular (SSS)

(Aşağıdaki sorular yarı iletken üretim hattı proses mühendislerinin gerçek epitaksiyel büyüme süreçleri sırasında karşılaştığı ortak teknik zorluklardan türetilmiştir)

S1: Eğer epitaksiyel büyüme sırasında partikül madde aniden artarsa, odacık sızıntıları dışında kolayca gözden kaçabilecek diğer alanlar araştırılmalıdır?

C: Bu, mühendislerin rutin levha çalışmaları sırasında karşılaştıkları en zorlu beklenmedik durumlardan biridir. Haznenin hava geçirmez olduğunu doğruladıktan sonra, üç "gizli köşenin" araştırılmasına öncelik verilmesini öneririz:

1. Grafit tutucunun yüzey durumu: SiC kaplamadaki mikro çatlaklar veya soyulma alanları, yüksek sıcaklıklarda parçacıkların serbest kalmasına neden olabilir. Süseptör 1000'den fazla çalıştırma için kullanılmışsa, test için derhal değiştirilmesini öneririz; birçok parçacık sorunu, suseptör sağlam kaplamaya sahip olanla değiştirildikten sonra ortadan kalkar.

2. Gaz hattı değişimi sırasında geçici basınç değişiklikleri: MOCVD sistemlerinde, kaynak gaz değişimi sırasındaki basınç dalgalanmaları, yan ürünlerin boru hattının iç duvarlarından ayrılmasına neden olabilir. Basınç aşımının meydana gelip gelmediğini doğrulamak için otomatik basınç kontrol cihazının (APC) yanıt eğrisini incelemenizi öneririz.

3. Alt tabakanın arka tarafındaki kirletici maddeler: Alt tabakanın arka tarafında odaya girmeden önce ince toz veya organik kalıntı varsa, yüksek sıcaklıklarda ön taraftaki epitaksiyel katmana "geçebilir"; bu en sık gözden kaçan konudur.

Parçacık sorunlarını giderme aslında bir "eleme" sürecidir: En sık değiştirilen sarf malzemeleriyle başlayın ve sorunu adım adım odanın daha derin kısımlarına doğru izleyin.

S2: SiC epitaksisinde adım akışlı büyüme için süreç penceresi ne kadar dardır? Sıcaklık ve basınç sapmalarına karşı toleranslar nelerdir?

C: Bu soru SiC epitaksi sürecinin özüne değiniyor; adım akışlı büyüme, son derece dar bir pencere içinde aynı anda karşılanacak üç koşulu gerektirir: yeterli yüzey hareketliliği, adım kenarında uygun bir çekirdeklenme bariyeri ve üç boyutlu ada büyümesinin bastırılması.

Seri üretim hatlarından elde edilen pratik verilere dayanmaktadır:

• Sıcaklık penceresi: Tipik olarak 1550°C ile 1650°C arasındadır ve yaklaşık ±15°C'lik etkili pencereye sahiptir. Sıcaklık çok düşükse yüzey pürüzlülüğü (RMS) keskin bir şekilde bozulur; sıcaklık çok yüksekse 3C-SiC polimorfik kapanımlar ortaya çıkar.
• Basınç penceresi: Tipik olarak yaklaşık ±20 mbar'lık etkili pencereyle 50 ila 200 mbar arasında kontrol edilir. Aşırı basınç → azaltılmış yüzey göç uzunluğu ve adım birleşimi; yetersiz basınç → buhar aşırı doygunluğunun azalması ve büyüme oranında önemli bir düşüş.

Pratik mühendislik uygulamalarında çoğu süreç mühendisi, pencereyi bulmak için önce sıcaklığı sabitlemeyi ve ardından basınca ince ayar yapmayı tercih eder; çünkü oda, basınç değişikliklerine daha hızlı tepki verir ve bu da onu hızlı DOE (Deney Tasarımı) taramaları için uygun hale getirir.

S3: MOCVD ekipmanındaki grafit tutucunun değiştirme döngüsü nasıl belirlenir? Çalışma sayısına mı yoksa görsel incelemeye mi dayanıyor?

C: Bu konu doğrudan süreç verimi ile üretim maliyetleri arasındaki dengeyle ilgilidir ve hem üretim hattı mühendisleri hem de satın alma karar vericileri için temel odak noktasıdır.

Endüstri standardı uygulama, "parti ömrü" ile "görsel incelemeyi" birleştiren çift yönlü bir yaklaşımdır:

• Toplu Ömür: Tedarikçiler, kaplamanın termal döngü yorgunluğunu temel alan hızlandırılmış yaşlandırma testlerinden elde edilen, önerilen bir hizmet ömrü sağlar (örneğin, Aixtron partileri için VETEK'in SiC kaplı suseptörleri önerilir). Görünüm normal olsa bile ani arıza riskini azaltmak için bu parti sayısına ulaşmadan önce suseptörün planlandığı gibi değiştirilmesi önerilir.

• Görsel Muayene: Her işlemden sonra SiC kaplama yüzeyini görsel olarak inceleyin veya mikroskop altında inceleyin. Aşağıdaki "kırmızı işaretlerden" herhangi biri ortaya çıkarsa değiştirme işlemi derhal gerçekleştirilmelidir; önerilen hizmet ömrünün bitmesini beklemeyin:

①Kaplamanın görünür soyulması veya çatlaması;

② Yüzeyde çapı >1 mm olan renksiz lekeler (grafit alt tabakanın kaplama hasarını ve oksidasyonunu gösterir);

③ Hava akışı dağıtım faktörlerinin göz ardı edilmesi koşuluyla, epitaksiyel katmanda yinelenen lokal kalınlık değişiklikleri.

Yaygın olarak onaylanmış bir mühendislik uygulaması, değiştirme döngüsünü tedarikçinin tavsiye edilen ömrünün %80'ine ayarlamak ve aynı zamanda her partinin görünümünü fotoğraflayıp arşivleyerek bir alt tabaka kullanım ömrü veri tabanı oluşturmaktır; bu yaklaşım hem erken hurdaya çıkarmayı (ki israfa neden olur) hem de parti genelinde hurdaya yol açabilecek son fırına kadar kumar oynamayı önler.

S4: Epitaksiyel levha yayı veya çözgü spesifikasyonları aştığında, bu öncelikle alt tabakadan mı yoksa epitaksiyel süreçten mi kaynaklanmaktadır?

C: Bu, verim analizi toplantılarında mühendisler arasında en çok tartışılan "sorumluluğun atanması" meselesidir. Cevap şu; her ikisi de katkıda bulunur, ancak göreceli ağırlık, malzeme sistemine bağlı olarak değişir:

Çarpılma sorunları için pragmatik bir sorun giderme sırası: İlk olarak, alt tabakanın gelen çarpıklık verilerini doğrulayın (tedarikçi Cpk raporu) → Ardından, epitaksiyel fırının sıcaklık homojenliğini kontrol edin (termokupl kalibrasyonu) → Son olarak proses tarifini ayarlayın.

VI. Özet ve Seçim Önerileri

Özetle, substrat "iskelet ve ısı emici" görevi görürken, epitaksiyel katman "beyin ve kaslar" görevi görür. Her ikisi de vazgeçilmezdir:

Maliyete duyarlı standart mantık yongalarına veya basit ayrık cihazlara odaklanıyorsanız, yüksek kaliteli, büyük boyutlu silikon alt tabakalar ihtiyaçlarınızı karşılamaya yeterlidir.

Uygulamanız yüksek frekanslı iletişim, yüksek voltajlı güç dönüşümü veya yüksek hassasiyetli ışık algılamayı içeriyorsa, hassas epitaksiyel işlemler kullanılarak üretilen levhalar en iyi seçiminizdir.

Sürekli olarak "daha hızlı, daha küçük ve daha verimli" çözümler arayan günümüzün yarı iletken imalat endüstrisinde epitaksiyel teknoloji, Moore Yasasının fiziksel sınırlarını aşmak için temel bir araç haline geldi.
