giriiş: Epitakside kaplanmış bir grafit tutucu, reaktörün termal, kimyasal ve kirlenme sınırının bir parçasıdır. Değeri yalnızca kaplama kalınlığında değil, bitmiş parçanın büyüme ve temizleme döngüleri boyunca levha sıcaklığını, yüzey stabilitesini ve tekrarlanabilirliğini ne kadar tutarlı bir şekilde koruduğuna bağlıdır.
Temel sonuç: Değişmeyen sıcaklık, basınç ve gaz akışında bile kaplama pürüzlülüğü, birikintiler, cep geometrisi veya arayüz bozulması, ısı transferini ve yüzey kimyasını değiştirebilir. Bu nedenle kaplanmış suseptör, pasif bir levha tutucusu olarak değil, proses açısından kritik bir reaktör bileşeni olarak ele alınmalıdır.
Tipik büyüme sıcaklıkları yükü gösterir: GaN MOCVD genellikle 1000–1100°C civarında, Si epitaksisi 1050–1200°C civarında ve SiC epitaksisi yaklaşık 1500–1700°C'de çalışır. Plaka sıcaklığı, ısıtıcı gücüne ve tutucu geometrisine, emisyona, cep derinliğine, dönüşe ve gaz akışına bağlıdır.
Gezegensel MOCVD, kalınlığı, bileşimi ve katkılama tekdüzeliğini geliştirmek için laminer akışı ve çoklu taşıyıcı rotasyonunu kullanır.[1]
Temel sonuç: “100 μm kaplama” tam bir yarı iletken spesifikasyonu değildir. Yoğunluk, saflık, mikro yapı, pürüzlülük, CTE, kalınlık dağılımı, yapışma ve kusur kontrolü, özellikle yerel birikimin farklılık gösterebileceği ceplerde, kenarlarda, deliklerde ve gölgeli özelliklerde birlikte ele alınmalıdır.
|
Parametre |
CVD SiC |
CVD TaC |
|
Yoğunluk |
~3,2–3,21 g/cm³ |
~14,3 g/cm³ |
|
CTE |
~4,3–4,5×10⁻⁶/K |
~6,3×10⁻⁶/K |
|
Sertlik |
~40–42 GPa |
~2000 HK |
|
Kalınlık |
~100 μm tipik |
≥20 μm; ~35±10 mikron |
|
Pürüzlülük |
~1–3 μm, sürece bağlı |
Süreç bağımlı |
|
Saflık |
>6N mümkün |
Sınıfa bağlı |
Mühendislik zinciri:
CVD sıcaklığı / basınç / gaz oranı → tane büyümesi → yoğunluk / pürüzlülük / gerilim → kaplama ömrü.
Daha yüksek basınç pürüzlülüğü ve gözenekliliği artırırken, aşırı sıcaklık daha kaba yapılara neden oldu.[3]
Temel sonuç: Bir kaplama gözle görülür şekilde soyulmadan önce işlem açısından kabul edilemez hale gelebilir. Kalınlık kayması, gerileme, birikintiler veya pürüzlülük değişikliği, levhadan duyarlıya ısı transferini ve emisyonu değiştirebilir, bileşen hala mekanik olarak sağlam görünürken sıcaklık veya çalışmadan çalışmaya kayma yaratabilir.
Gofret ısı dengesi:
Qtoplam = Qiletim + Qradyasyon + Qkonveksiyon
Kaplanmış suseptör bu terimleri malzeme özellikleri, yüzey durumu ve geometri yoluyla etkiler. Kaplama birikimi son plaka oturma geometrisini değiştirdiğinden cep derinliği önemlidir.
Bir cebin etrafında değişen nominal 100 μm'lik bir kaplama, hem yerel termal yolu hem de nihai boyutları değiştirebilir. Küçük değişiklik otomatik olarak tekdüzeliğin bozulmasına neden olmaz, ancak kaplama sonrası cep derinliği bir CTQ olmalıdır.
Üretim sırasında:
büyüme birikintileri + temizleme + termal döngü → pürüzlülük/emissivite kayması → termal sınır kayması → levha sıcaklığı kayması → büyüme hızı/bileşim kayması.
Bu nedenle bileşen ömrü, yalnızca "görünür bir kırılmanın olmaması" ile değil, süreç sınırlarıyla tanımlanmalıdır.
Temel sonuç: CVD SiC, olgunluğu, saflığı ve grafit ile uyumluluğu nedeniyle birçok Si, GaN ve SiC epitaksi parçası için pratik temeldir. Aşırı sıcaklık veya Si açısından zengin kimya, SiC durgunluğunu doğrulanmış ömür sınırlayıcı mekanizma haline getirdiğinde TaC çekici hale gelir.
|
İşlem Penceresi |
Başlangıç Seçimi |
Mühendislik Mantığı |
|
Si epitaksi, ~1050–1200°C |
CVD SiC |
Olgun, yeterli marj |
|
GaN MOCVD, ~1000–1100°C |
CVD SiC |
Oluşturulan taşıyıcı yüzey |
|
SiC epitaksi, ~1500–1700°C |
İlk olarak SiC; ömrü sınırlıysa TaC'yi değerlendirin |
Daha yüksek şiddet |
|
Şiddetli Si açısından zengin saldırı |
TaC'yi değerlendirin |
Daha yüksek refrakter marjı |
|
>2000°C sıcak bölge servisi |
TaC şiddetle değerlendirildi |
SiC kararlılığı ömrü sınırlayabilir |

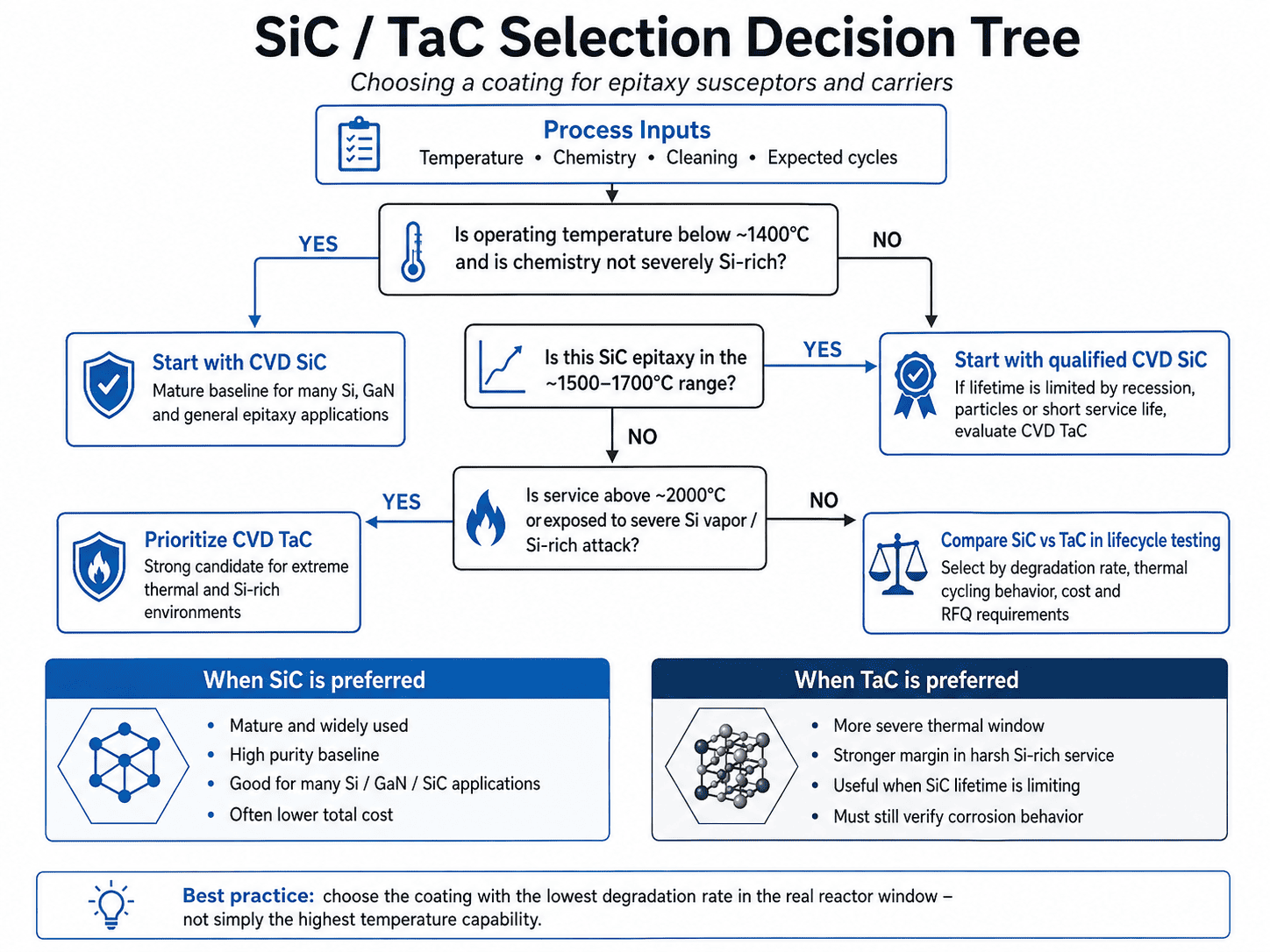

→ Evet: CVD SiC'ye uygun.
→ Hayır: devam edin.
~1500–1700°C'de SiC epitaksisi?
→ Kanıtlanmış SiC ile başlayın. Durgunluk, parçacıklar veya kısa ömür hakimse TaC'yi karşılaştırın.
>2000°C veya şiddetli Si-buharına maruz kalma?
→ TaC değerlendirmesine öncelik verin.
TaC kimyasal olarak dayanıklı değildir. 1973 K'de silikon buharında CVD TaC, TaSi₂/SiC reaksiyon ürünlerini oluşturdu; Si maruziyetinin artması korozyon derinliğini ve pürüzlülüğünü arttırdı.[4] Bu nedenle seçim, yalnızca erime noktasına değil, gerçek reaktördeki bozunma hızına dayanmalıdır.
Temel sonuç: Kaplamalı alıcı arızalarının çoğu, birleşik termal gerilimden, birikimin tekdüze olmamasından, kimyasal gerilemeden ve temizleme veya taşıma hasarından kaynaklanır. Arıza analizi, görünür kusuru "kaplamanın soyulması" ile durmak yerine kök mekanizmasına ve ardından levha semptomuna bağlamalıdır.
|
Arıza Modu |
Kök Mekanizması |
Ana Süreç Riski |
|
Mikro çatlama |
CTE uyumsuzluğu + termal döngü |
Gaz girişi, parçacıklar |
|
Delaminasyon |
Artık gerilim / zayıf arayüz |
Pullanma |
|
İğne deliği/gözeneklilik |
Eksik yoğunlaştırma |
Grafit maruziyeti |
|
Kenar kırılması |
Stres/taşıma |
Yerel parçacıklar |
|
Kimyasal durgunluk |
Yüksek T reaktif kimya |
Pürüzlülük/emissivite sapması |
|
Mevduat birikimi |
Parazit birikimi |
Termal/akış kayması |
Yararlı bir birinci dereceden termal gerilim ilişkisi:
σ ≈ E × Δα × ΔT
burada E kaplama modülüdür, Δα kaplama/alt tabaka CTE farkı ve ΔT termal gezidir. Bu nedenle grafit CTE uyumu neredeyse kaplama saflığı kadar önemlidir.
Derin cepler, delikler ve oluklar farklı öncül aktarımları alabilir:
yerel ince/gözenekli kaplama → termal/kimyasal saldırı → grafite maruz kalma → erozyon → parçacıklar → levha kusuru riski.
Bu nedenle bir bileşen, mekanik kullanım ömrünün sonundan önce proses ömrünün sonuna ulaşabilir.
Temel sonuç: Yeterlilik, reaktör koşullarını ölçülebilir CTQ'lara dönüştürmeli ve bunları bitmiş geometri üzerinde doğrulamalıdır. Malzeme sertifikaları tek başına yetersizdir; hedef, temsili büyüme ve temizleme döngüleri yoluyla tekrarlanabilir kaplama bütünlüğü, boyutları ve termal/kimyasal davranıştır.
Pratik bir spesifikasyon şunları içermelidir:
Önerilen kontrol noktaları:
Gelen → tanımlı büyüme döngüleri → temizleme → kullanım ömrü sonu.
Bu kontrol noktalarını parçacık ve levha verileriyle ilişkilendirmek, tek başına görsel incelemeden daha faydalıdır.
CVD SiC ne kadar kalın olmalıdır?
Yaklaşık 100 μm, evrensel bir optimum değil, faydalı bir referanstır. Geometri, korozyon payı, gerilim ve boyutsal tolerans hedefi belirler.
Daha kalın kaplama her zaman daha uzun süre dayanır mı?
Hayır. Korozyon rezervini artırır ancak aynı zamanda artık gerilimi ve boyutsal kaymayı da artırabilir.
SiC kaplama neden soyulur?
Tipik katkıda bulunanlar CTE uyumsuzluğu, artık gerilim, arayüz kusurları, kenar geometrisi, termal döngü, kimyasal saldırı ve temizleme hasarıdır.
TaC ne zaman SiC'nin yerini almalı?
Yüksek sıcaklık veya Si açısından zengin saldırının baskın SiC kullanım ömrü sınırı olduğu kanıtlandığında ve TaC daha iyi bir yaşam döngüsü sonucu verdiğinde.
Temel sonuç: CVD kaplı grafit, epitaksi sürecinin bir parçası olarak nitelendirilmelidir. Hedef, üretim boyunca istikrarlı termal, kimyasal ve boyutsal davranıştır; kullanım ömrü sonu, yalnızca görünür hasar yerine ölçülebilir proses CTQ'ları ile tanımlanır.

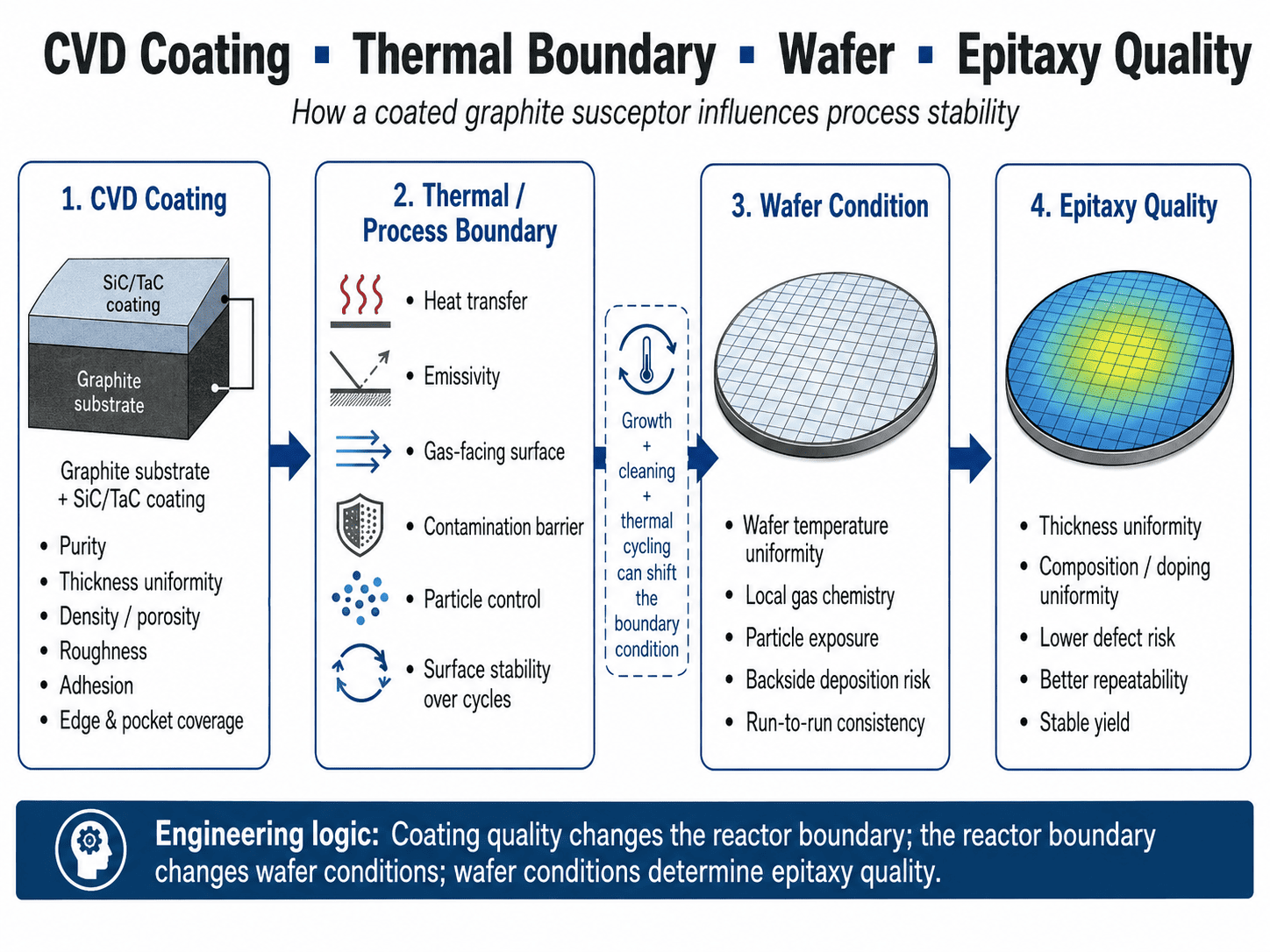

Mühendislik zinciri:
grafit substrat → CVD mikro yapısı → bitmiş geometri → termal/kimyasal stabilite → levha tekrarlanabilirliği.
Daha iyi soru basitçe "Kaplama ne kadar kalın?" değildir. değil, "Bu bileşen tekrarlanan büyüme, temizleme ve termal döngülerden sonra nasıl davranacak ve ömrünün sonunu hangi ölçülebilir sınır tanımlıyor?"
Referanslar
[1] AIXTRON SE, Gezegen Prensibi (MOCVD).
[2] SGL Karbon, SIGRAFINE® SiC Kaplama – Malzeme Verileri.
[3] Huo Y. ve diğerleri, Scientific Reports 16, 4150 (2026), "Grafit Substratlar Üzerindeki CVD-SiC Kaplamalarda Proses-Yapı-Özellik Korelasyonunun İncelenmesi."
[4] Hao K. ve diğerleri, Vacuum 241, 114677 (2025), "Grafit Substratlar Üzerinde CVD TaC Kaplamaların Silikon Buharı Kaynaklı Korozyon Mekanizmaları."
