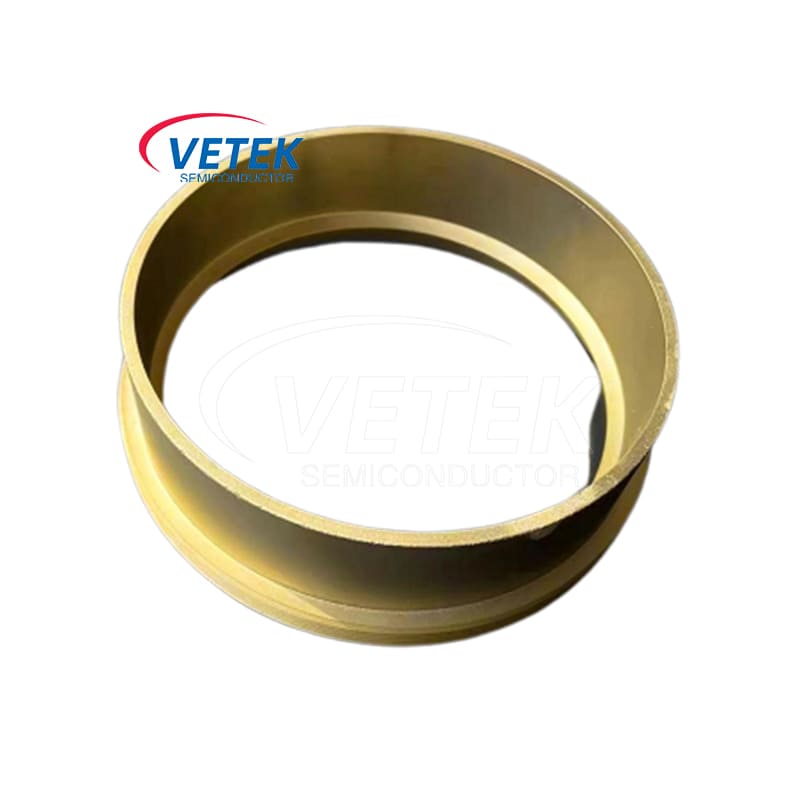

Sic tek kristalin PVT büyümesi için TAC kaplı halka

Şu anda, SIC güç cihazları gittikçe daha popüler hale geliyor, bu nedenle ilgili yarı iletken cihaz üretimi daha önemlidir ve SIC'nin özellikleri geliştirilmelidir. SIC, yarı iletkendeki substrattır. SIC cihazları için vazgeçilmez bir hammadde olarak, SIC kristalinin nasıl verimli bir şekilde üretileceği önemli konulardan biridir. PVT (fiziksel buhar taşıma) yöntemi ile büyüyen SIC kristal sürecinde, SIC tek kristalinin PVT büyümesi için Vetek Semiconductor'ın TAC kaplı halkası vazgeçilmez ve önemli bir rol oynar. Dikkatli tasarım ve üretimden sonra, bu TAC kaplı halka size mükemmel performans ve güvenilirlik sağlar, bu da verimliliğini ve istikrarını sağlar.Sic kristal büyümesiişlem.

Tantal karbür (TAC) kaplama, 3880 ° C'ye kadar yüksek erime noktası, mükemmel mekanik mukavemet, sertlik ve termal şoklara direnç nedeniyle dikkat çekmiştir, bu da daha yüksek sıcaklık gereksinimlerine sahip bileşik yarı iletken epitaksi süreçlerini cazip bir alternatif haline getirir.

TAC kaplı halkaÜrün özellikleri

(İ) Grafit malzeme ile yüksek kaliteli TAC kaplama malzemesi bağı

TAC kaplı halka PVT için SIC tek kristalin yüksek kaliteli SGL grafit malzemesi kullanılarak substrat olarak, iyi termal iletkenliğe ve son derece yüksek malzeme stabilitesine sahiptir. CVD TAC kaplama gözeneksiz bir yüzey sağlar. Aynı zamanda, son derece yüksek sertlik, erime noktası ve kimyasal stabiliteye sahip kaplama malzemesi olarak yüksek saflıkta CVD TAC (tantal karbür) kullanılır. TAC kaplama, yüksek sıcaklıkta (genellikle 2000 ℃ veya daha fazla) mükemmel performansı ve PVT yöntemi ile SIC kristal büyümesinin yüksek aşındırıcı ortamını koruyabilir, kimyasal reaksiyonlara ve fiziksel erozyona etkili bir şekilde direnebilir,Sic büyüme, kaplama halkasının servis ömrünü büyük ölçüde uzatın ve ekipman bakım maliyetlerini ve kesinti sürelerini azaltın.

10 um 300 um

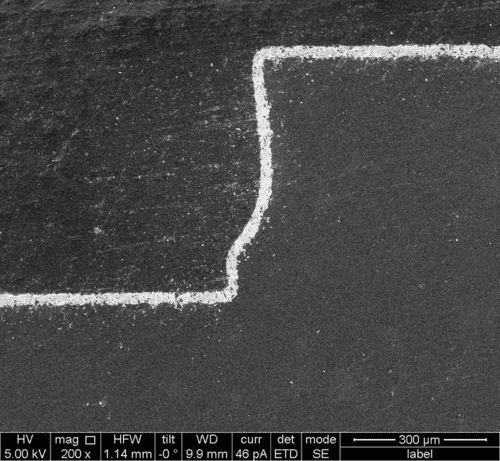

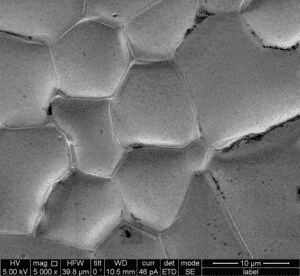

Tac kaplamaYüksek kristallik ve mükemmel tekdüzelik ile

(İi) Hassas kaplama işlemi

Vetek Semiconductor'ın gelişmiş CVD kaplama işlemi teknolojisi, TAC kaplamanın halkanın yüzeyinde eşit ve yoğun bir şekilde kaplanmasını sağlar. Kaplama kalınlığı, SIC kristallerinin yüksek kaliteli ve büyük boyutlu büyümesine elverişli olan kristal büyüme işlemi sırasında sıcaklık alanının ve hava akış alanının düzgün dağılımını sağlayarak ± 5um'da tam olarak kontrol edilebilir.

Genel kaplama kalınlığı 35 ± 5um'dur, ayrıca bunu gereksiniminize göre özelleştirebiliriz.

(İii) Mükemmel yüksek sıcaklık stabilitesi ve termal şok direnci

PVT yönteminin yüksek sıcaklık ortamında, SIC tek kristalinin PVT büyümesi için TAC kaplı halka mükemmel termal stabilite gösterir.

H2, NH3, SIH4, SI'ye karşı direnç

Sürecin kontaminasyonunu önlemek için ultra yüksek saflık

Daha hızlı çalışma döngüleri için termal şoklara yüksek direnç

Deformasyon, çatlama veya kaplama dökülmesi olmadan uzun süreli yüksek sıcaklık pişirmeye dayanabilir. SIC kristallerinin büyümesi sırasında sıcaklık sık sık değişir. SIC tek kristalinin PVT büyümesi için Vetek Semiconductor'ın TAC kaplı halkası mükemmel termal şok direncine sahiptir ve çatlak veya hasar olmadan sıcaklıktaki hızlı değişikliklere hızla uyum sağlayabilir. Üretim verimliliğini ve ürün kalitesini daha da artırır.

Vetek Semiconductor, farklı müşterilerin farklı PVT siC kristal büyüme ekipmanlarına ve süreçlerine sahip olduklarının farkındadır, bu nedenle SIC tek kristalinin PVT büyümesi için TAC kaplı halka için özelleştirilmiş hizmetler sağlar. İster halka gövdesinin boyut spesifikasyonları, kaplama kalınlığı veya özel performans gereksinimleri olsun, ürünün ekipman ve işleminize mükemmel şekilde uyduğundan emin olmak için gereksinimlerinize göre uyarlayabiliriz, size en optimize edilmiş çözüm sunar.

TAC kaplamanın fiziksel özellikleri
